Lieferumfang und Einbaulage

GU-SECURY Automatic mit A-Öffner.
Beutel mit Anschlusskabel (vom A-Öffner bis zur Abzweigdose).

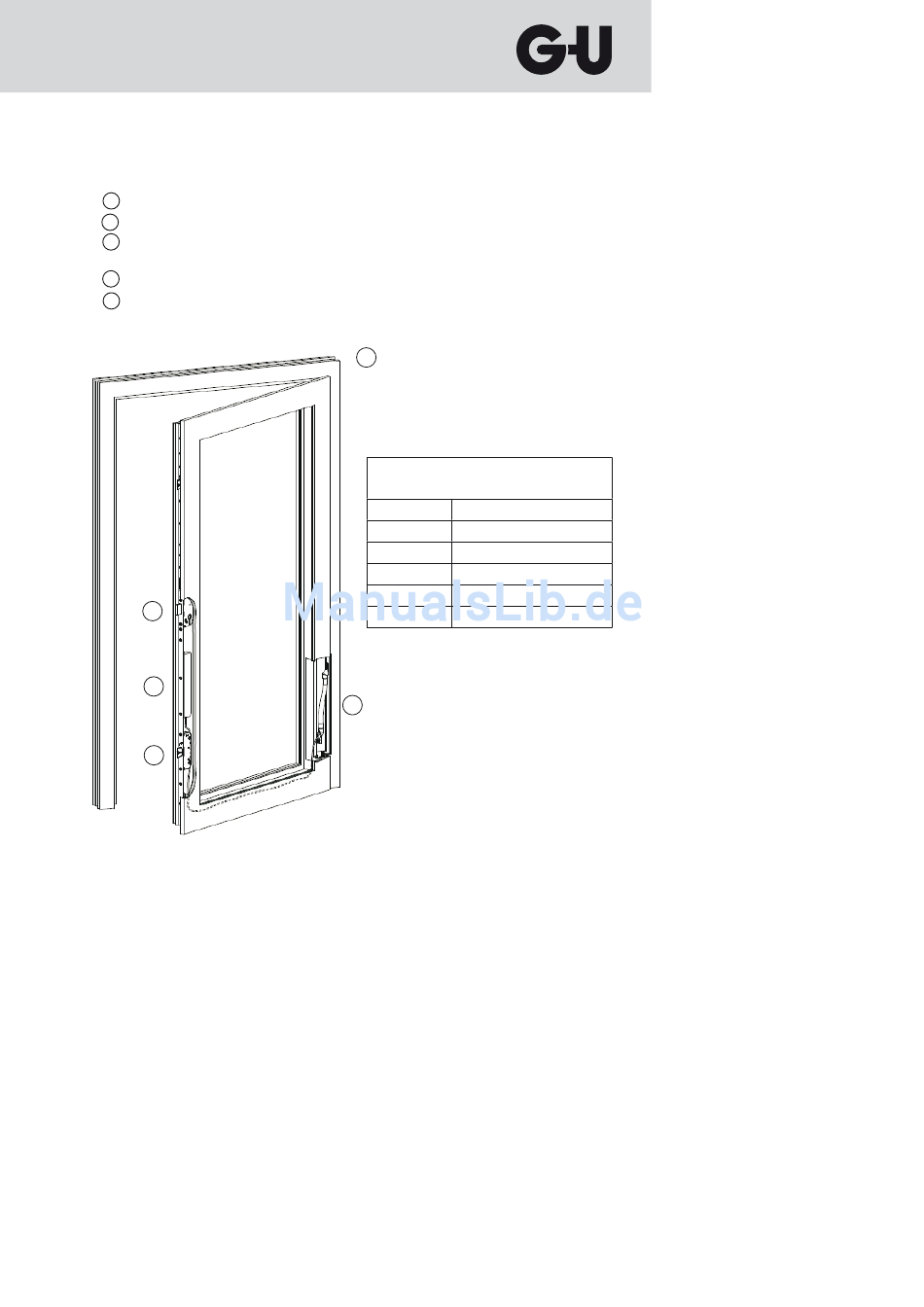

Einbaulage nach unten stehender Zeichnung
1
Automatic-Fallenriegel
2
Riegel Hauptschlosskasten
3
A-Öffner mit Anschlusskabel (ca. 6 m, inkl. Stecker für A-Öffner und Aderendhülsen auf
der Seite der Abzweigdose)
4
Kabelübergang, bauseits (SECUREconnect)
5
Abzweigdose, bauseits (ab hier: bauseits vorhandenes 3-adriges Kabel verwenden:
siehe dazu Kap. „3 Betriebsparameter" auf Seite 4)
2
3
1
06.2013 | G26789 | Printed in Germany
5
Leitungsquerschnitt
(bauseitige Leitung, ab Abzweigdose)
bis Länge Querschnitt
10 m 0,5 mm²
40 m 0,75 mm²
50 m 1 mm²
75 m 1,5 mm²
125 m 2,5 mm²
4
5
