Montage - Nussbaum 71066 Bedienungsanleitung

Systemtechnik / Technique-systèmes / Tecnica-sistemi

Montage

Fertigbauset
Infrarotelektronik
230 V (Netz)

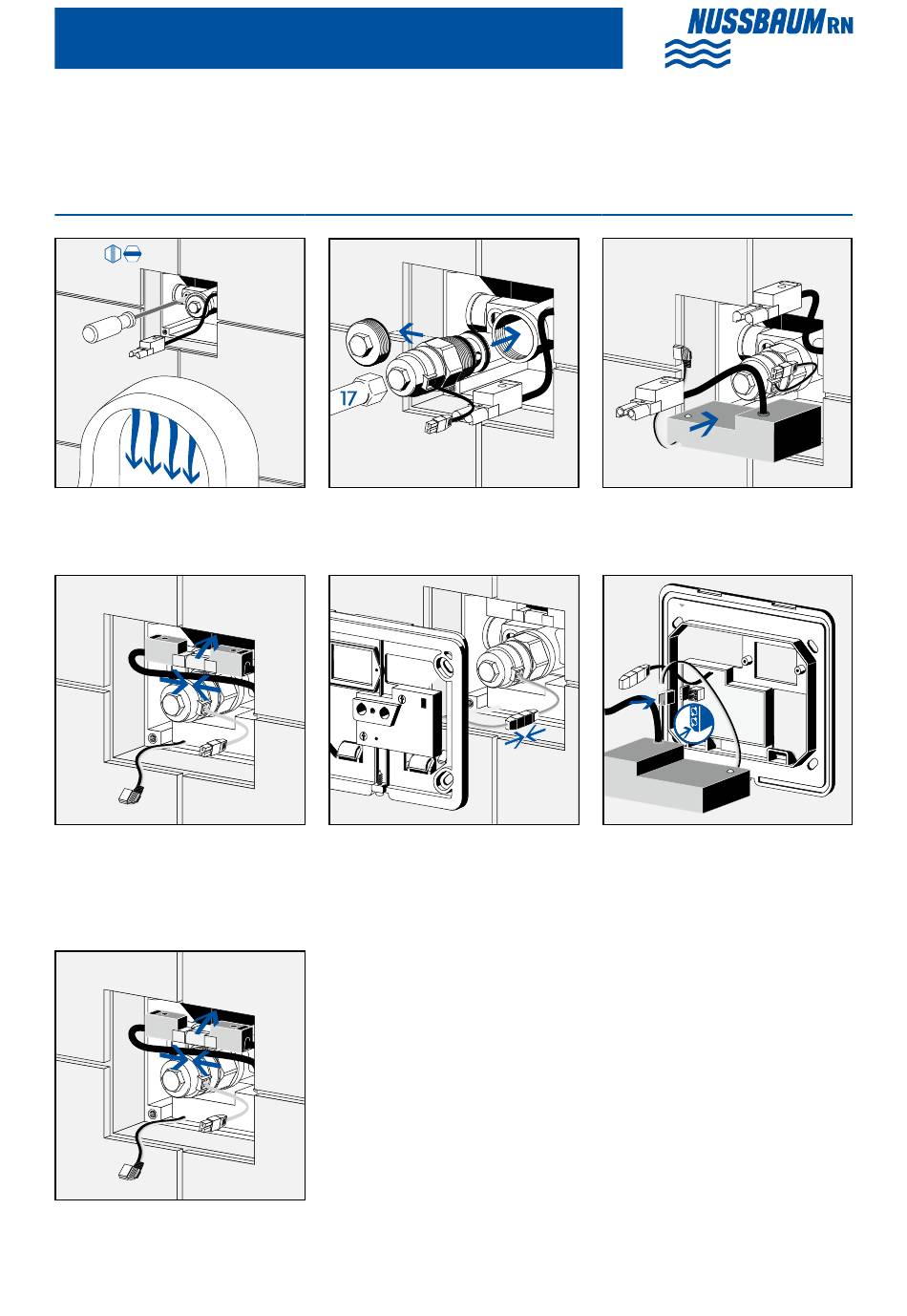

1. Leitung Spülen.
Rincer la conduite.
Sciacquare la tubazione.
4. Netzstecker verbinden.
Connecter au secteur le bloc
d'alimentation.
Collegare la spina.
7. Grundplatte waagrecht aufschrauben.
Monter la plaque de base électronique.
Avvitare la piastra de base in modo oriz-
zontale.
Installation
de la commande
électronique infrarouge
230 V (secteur)
2. Magnetventil einsetzen.
Introduire la vanne magnétique.
Inserire la valvola elettromagnetica.
5. Magnetventil mit Elektronik verbinden.
Connecter la vanne magnétique à la plaque
de base électronique.
Collegare la valvola elettromagnetica con
l'unità elettronica.
Posa del set di
montaggio finito
Elettronica a raggi
infrarossi 230 V (rete)
3. Netzteil einsetzen.
Mettre en place le bloc d'alimentation.
Inserire il trasformatore.
6. Netzteilstecker auf Grundplatte aufstecken.
Introduire la fiche du bloc d'alimentation
sur la plaque de base électronique.
Innestare la spina sulla piastra di base
dell'elettronica.
