ISS-300
IP
AUDIO
Anschluss und Versorgung
Systembeschreibung und Hinweise
Der ISS-300 IP Sprechanlagen-Server ist speziell für Türkommunikations-Anwendungen ausgelegt und stellt die Controller-
Einheit für das IP-System dar. Das Gerät folgt einem festen Systemkonzept und ermöglicht damit eine einfache und schnelle
Installation komplexer Technik. Bitte benutzen Sie für den Aufbau einer Anlage unseren IP Easy-Installation Guide.
Lieferumfang: ISS-300, Netzwerkkabel, Hutschienen-Adapter, Wandmontage-Set, DC-Hohlsteckerkabel, Anleitungen, CD-ROM

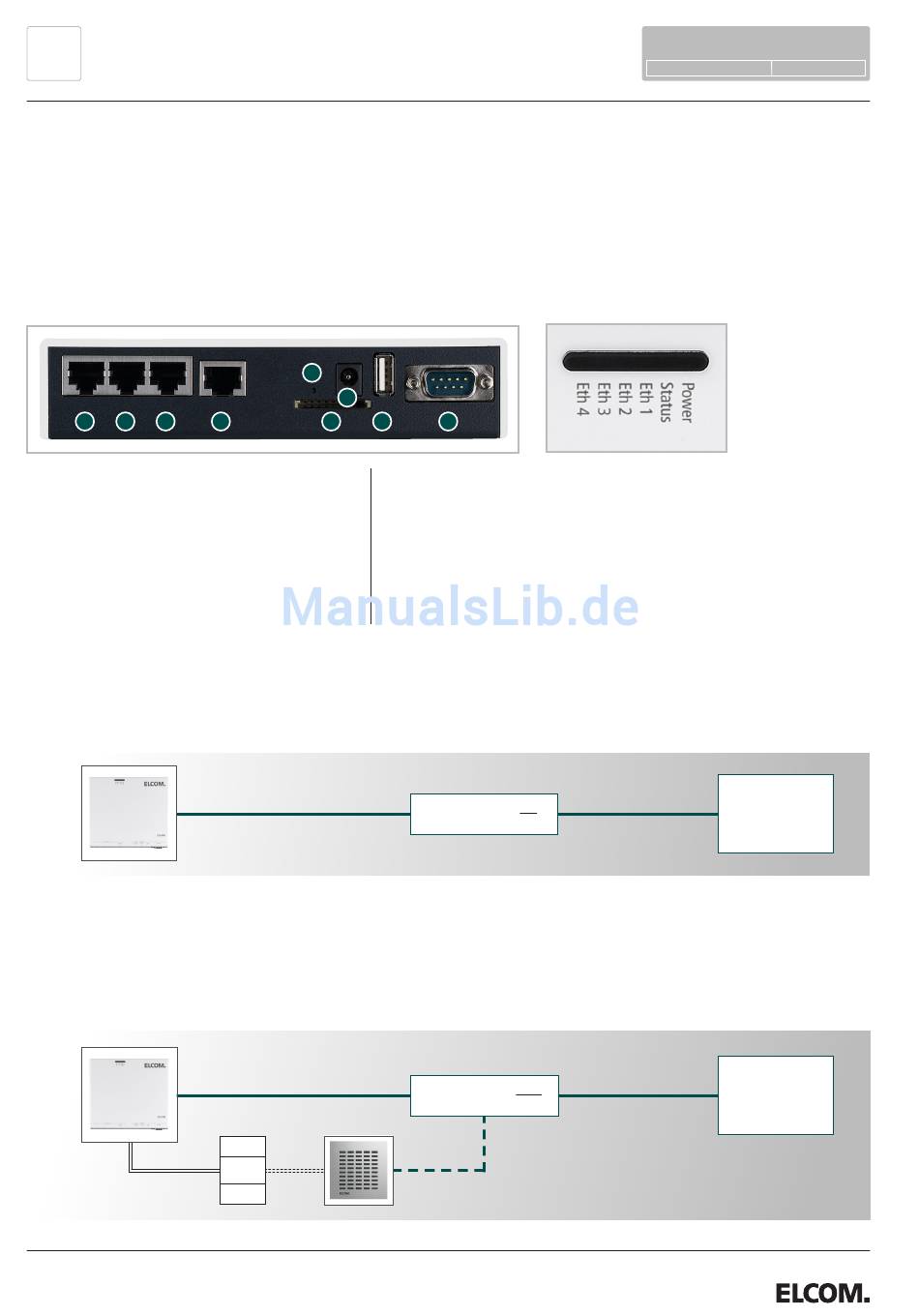

Anschluss-Beschreibung und Zustandsanzeige
4
3
2
1
Ethernet-Port 1 (PoE)
2
Ethernet-Port 2
3
Ethernet-Port 3
4
Ethernet-Port 4
5
SD-Karten Slot
6
Reset-Taster
7
Stromversorgung (24 - 48 VDC)
8
USB-Anschluss
9
RS232 Konsole
Versorgung Möglichkeit 1 - Switch mit Power-over-Ethernet (PoE 802.3af)
Den ISS-300 IP Sprechanlagen-Server über ein Netzwerkkabel am Ethernet-Port 1(PoE) mit dem PoE-Switch verbinden.
Eine Versorgung des Geräts per PoE ist ausschließlich am Ethernet-Port 1 möglich.
Ethernet-Port 1 (PoE)
Versorgung Möglichkeit 2 - Netzteil und Switch ohne Power-over-Ethernet
Ein Netzteil (24 - 48 VDC) mit dem beigelegten Hohlstecker-Anschlusskabel an der Stromversorgungsbuchse des ISS-300 an-
schließen. Es ist auf die Polarität zu achten, der +-Pol ist innenliegend. Empfehlenswert ist der Einsatz des ELCOM NGV-500
Netzteils (an diesem können weitere Systemkomponenten wie das LBM-300 IP Türlautsprecher-Modul betrieben werden).
Eine Verbindung mit dem Netzwerk ist nun wahlweise über Ethernet-Port 1 bis 4 möglich.
Ethernet-Port 1 bis 4
Anschluss
24-48VDC
28VDC
6
7
1
5
8
RJ45 - Netzwerkkabel
RJ45 - Netzwerkkabel
NGV-500
Netzgerät
9
Power
Leuchtet wenn das Gerät mit Spannung versorgt wird.
Status
LED-Anzeige für verschiedene System-Zustände:
LED aus: System nicht bereit (Update/Reset wird durchgeführt)
LED blinkt: System wird hochgefahren
LED leuchtet dauerhaft: System ist betriebsbereit
Eth 1
Leuchtet bzw. blinkt wenn Ethernet-Port 1 genutzt wird
Eth 2
Leuchtet bzw. blinkt wenn Ethernet-Port 2 genutzt wird
Eth 3
Leuchtet bzw. blinkt wenn Ethernet-Port 3 genutzt wird
Eth 4
Leuchtet bzw. blinkt wenn Ethernet-Port 4 genutzt wird
Ethernet-Switch mit
Power-over-Ethernet
Ethernet-Switch ohne
Power-over-Ethernet
Hinweis: LBM-300 IP Türlautsprecher kann über NGV-500 mitversorgt werden
INSTALLATION
Dokument: Version 1.1
RJ45 - Netzwerkkabel
(WLAN)-Router
Heimnetzwerk
RJ45 - Netzwerkkabel
(WLAN)-Router
Heimnetzwerk
Datum: 23.03.2013
3
