2.
USB-Gerät-Weckfunktion (3-pol. USBPW12, USBPW34, USBPW56,
USBPW7, USBPW910)
Setzen Sie diese Jumper auf +5V, um den Computer über
angeschlossene.USB-Geräte.aus.dem.S1-Ruhemodus.(CPU.hält.
an,.DRAM.wird.aktualisiert,.System.verbraucht.wenig.Strom).
aufzuwecken..Bei.Einstellung.auf.+5VSB.wacht.er.aus.dem.S3-.und.
S4-Energiesparmodus.
Die.Jumper.USBPWR12.sowie.USBPWR34.betreffen.die.hinteren.
USB-Anschlüsse. USBPWR56, USBPWR78 und USBPWR910 betreffen
die internen USB-Sockel, mit denen Sie zusätzliche USB-Anschlüsse
verbinden.können.
M2R32-MVP

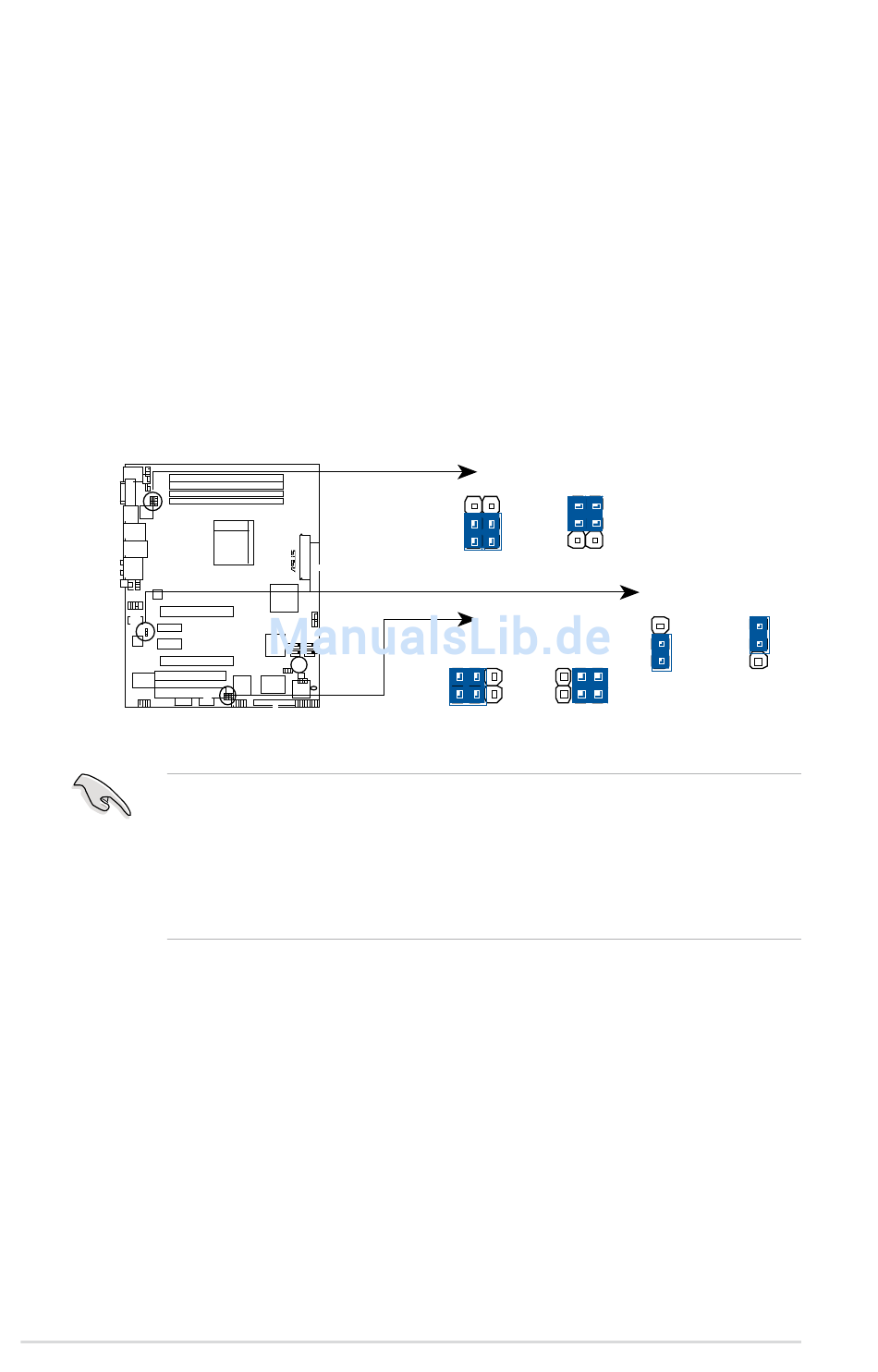

M2R32-MVP USB device wake up
•. Die.USB-Gerät-Weckfunktion.benötigt.eine.Stromversorgung,.die.
•. Der.gesamte.Stromverbrauch.darf.weder.im.Normal-,.noch.im.
2-22
500mA an dem +5VSB-Leiter für jeden USB-Anschluss liefern kann.
Andernfalls.lässt.sich.das.System.nicht.starten.
Energiesparmodus die Leistung der Stromversorgung überschreiten
(+5VSB).
USBPW12
USBPW34
3
2
2
1
+5V
+5VSB
(Default)
USBPW56
USBPW78
1
2
2
3
+5V
+5VSB
(Default)
Kapitel 2: Hardwarebeschreibungen
USBPW910
3
2
2
1
+5V
+5VSB
(Default)
