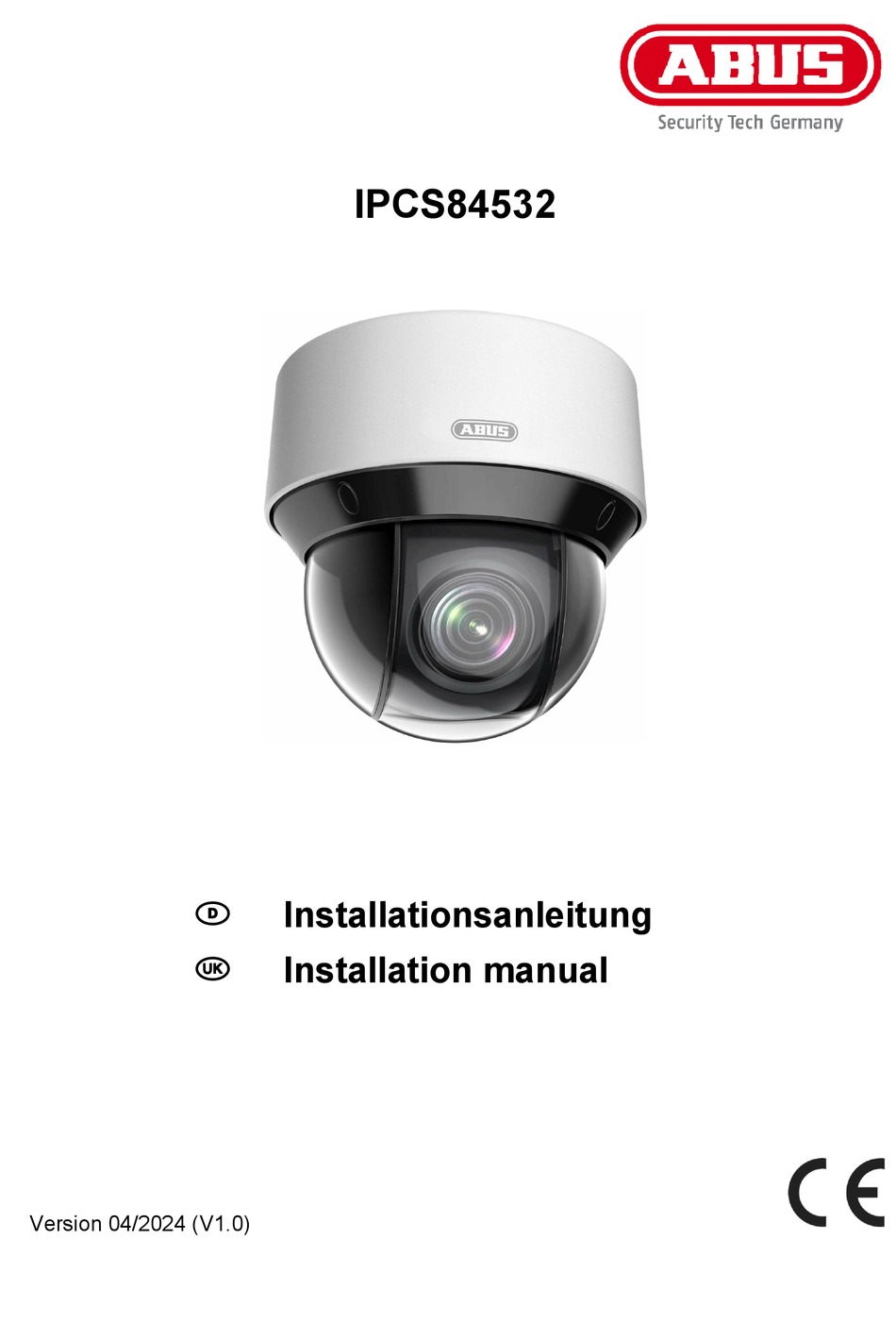

- Seite 1 IPCS84532 Installationsanleitung Installation manual Version 04/2024 (V1.0)
- Seite 2 Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
- Seite 3 Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts.
- Seite 4 Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ................5 SYMBOLERKLÄRUNG ......................5 ANSCHLÜSSE UND FUNKTIONEN ..................6 3.1 A .......................... 6 NSCHLÜSSE 3.2 Ö & S ..................7 FFNEN CHLIEßEN DES OMES 3.3 W ) ..............7 IEDERHERSTELLEN DER INSTELLUNGEN ESET SD K ....................8 MICRO ARTENEINSCHUB 3.5 D...
- Seite 5 Diese Bedienungsanleitung beschreibt die Hardware- Funktionen der Kamera. Für Informationen zur Software- Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes. Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche.
- Seite 6 3. Anschlüsse und Funktionen 3.1 Anschlüsse ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. Spannungsversorgung, 12 VDC, Hohlstecker, 5,5 x 2,1 mm RJ45 Ethernetanschluss PoE 802.3at Audioeingang / Audioausgang GND: Audio Masse (gemeinsam) OUT:...
- Seite 7 Sie anschließend die 4 Fixierschrauben. 2. Die Domekuppel kann anschließend entfernt werden. 3. Das Schließen des Domes erfolgt in umgekehrter Reihenfolge. 3.3 Wiederherstellen der Einstellungen (Reset) Zum Wiederherstellen der Einstellungen wenden Sie sich bitte an den technischen Support von ABUS Security-Center.
- Seite 8 3.4 microSD Karteneinschub Lesen Sie zuvor den Abschnitt „Öffen & Schließen des Domes“. Der Micro-SD Karteneinschub befindet sich im Innenbereich an der Rückseite des Kameramoduls. Entfernen Sie zuvor die Abdeckung (1). Max. SD Kartengröße: 256 GByte microSD Nach Installation der Micro-SD Karte ist die Formatierung der Karte durchzuführen, bevor diese verwendet werden kann.
- Seite 9 3.5 Deckenmontage Lösen Sie als Erstes die seitliche Fixierschraube. Befestigen Sie die mitgelieferte Installationsplatte an der Decke. An der Kameraunterseite befinden sich 3 Befestigungszapfen. Durch Einsetzen und Drehen des Domes werden die Befestigungszapfen mit der Installationsplatte verbunden. Schrauben Sie anschließend die seitliche Fixierschraube in die Installationsplatte.
- Seite 10 3.6 Deckeneinbau 1. Lösen Sie als Erstes die seitliche Fixierschraube. 2. Verwenden Sie die mitgelieferte Bohrschablone (Lieferumfang Deckeneinbaurahmen), um eine entsprechende Öffnung in die Deckenplatte zu schneiden. 3. Befestigen Sie die Installationsplatte des Domes mit dem Deckeneinbaurahmen 4. Kamera mit Installationsplatte verbinden 5.
- Seite 11 3.7 Audioeingang & Audioausgang Funktion Bezeichnung Anschlusshinweise Audioeingang „IN“ LINE: 2-2.4Vss, 1KΩ „GND Masseanschluss (gemeinsam für Audioeingang und Audioausgang) Audioausgang „OUT“ Impedanz: 600 Ω Frequenzgang: 20 Hz – 20 kHz Ausgangsleitung: 20 mW @ 16Ω...
- Seite 12 3.8 Alarmeingänge & Alarmausgänge Die maximalen Belastungswerte sind zu beachten, andernfalls kann die Kamera irreparabel beschädigt werden. Funktion Bezeichnung Anschlusshinweise Alarmeingang 1 Brücke zwischen „IN1“ und „GND“ bzw „IN2“ und „GND“ Alarmeingang 2 Alarmausgang 1 OUT1 5 VDC ~12 V DC, max. 30 mA, Anschlusspolarität der Alarmausgang 2 OUT2 externen Schaltung ist zu beachten...
- Seite 13 3.9 Hinweis zur Verwendung der integrierten IR-LEDs Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein.
- Seite 14 4. Wartung und Reinigung 4.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ...
