cinetto B-moved PS48.2 Montageanleitung Seite 20

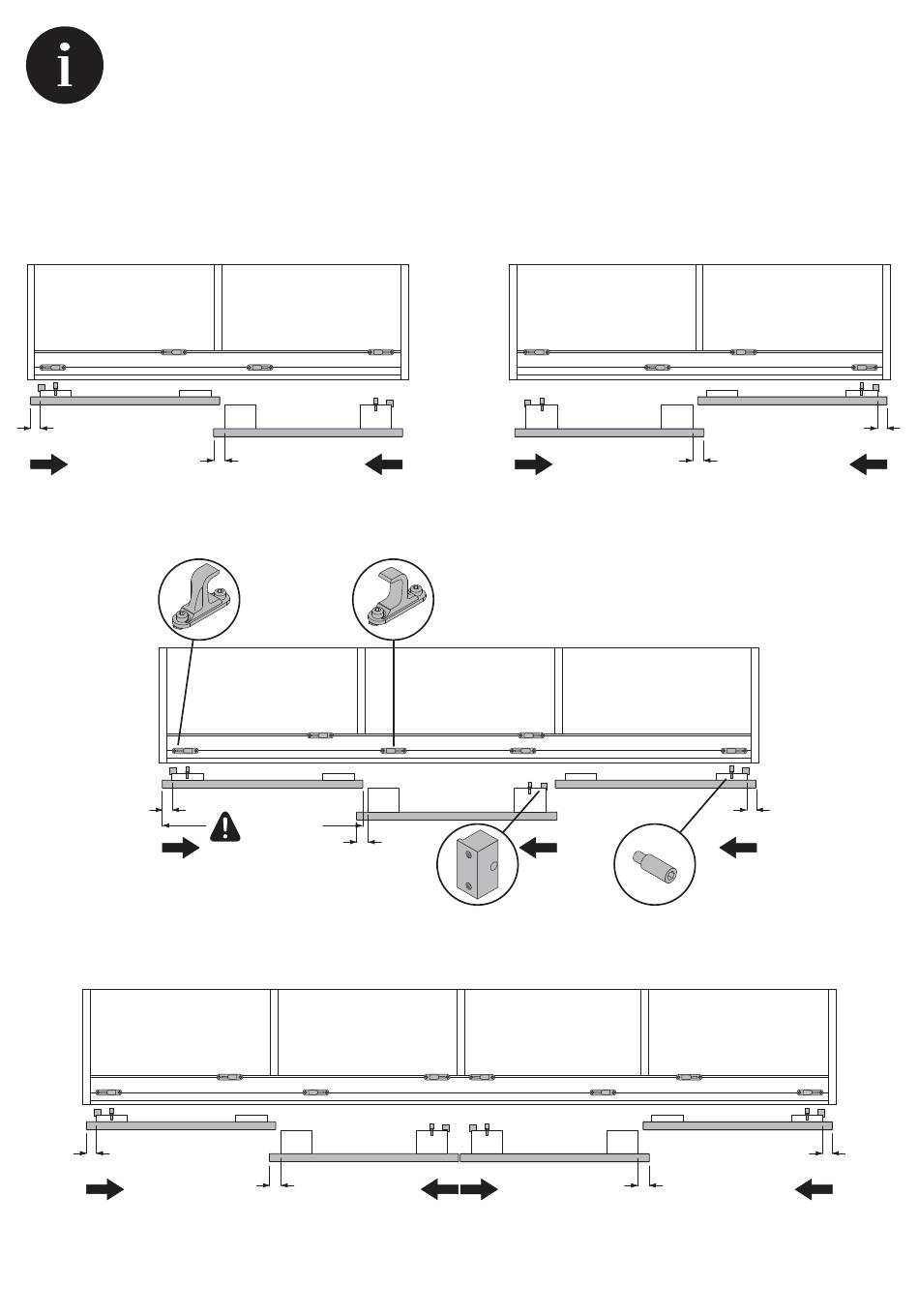

Schemi di posizionamento dei fermi di sicurezza, supporti per fi ssaggio, staffe e pioli.
Safety stop, fastening brackets, brackets and pegs positioning schemes.
Positionnement des butées de sécurité, supports de fi xation, supports et goupilles.
Sicherheitsstopp, Befestigungswinkel, Klammern und Stifte Positionierungspläne.
Esquemas de posicionamiento de los topes de seguridad, soportes de fi jación, soportes y clavijas.
