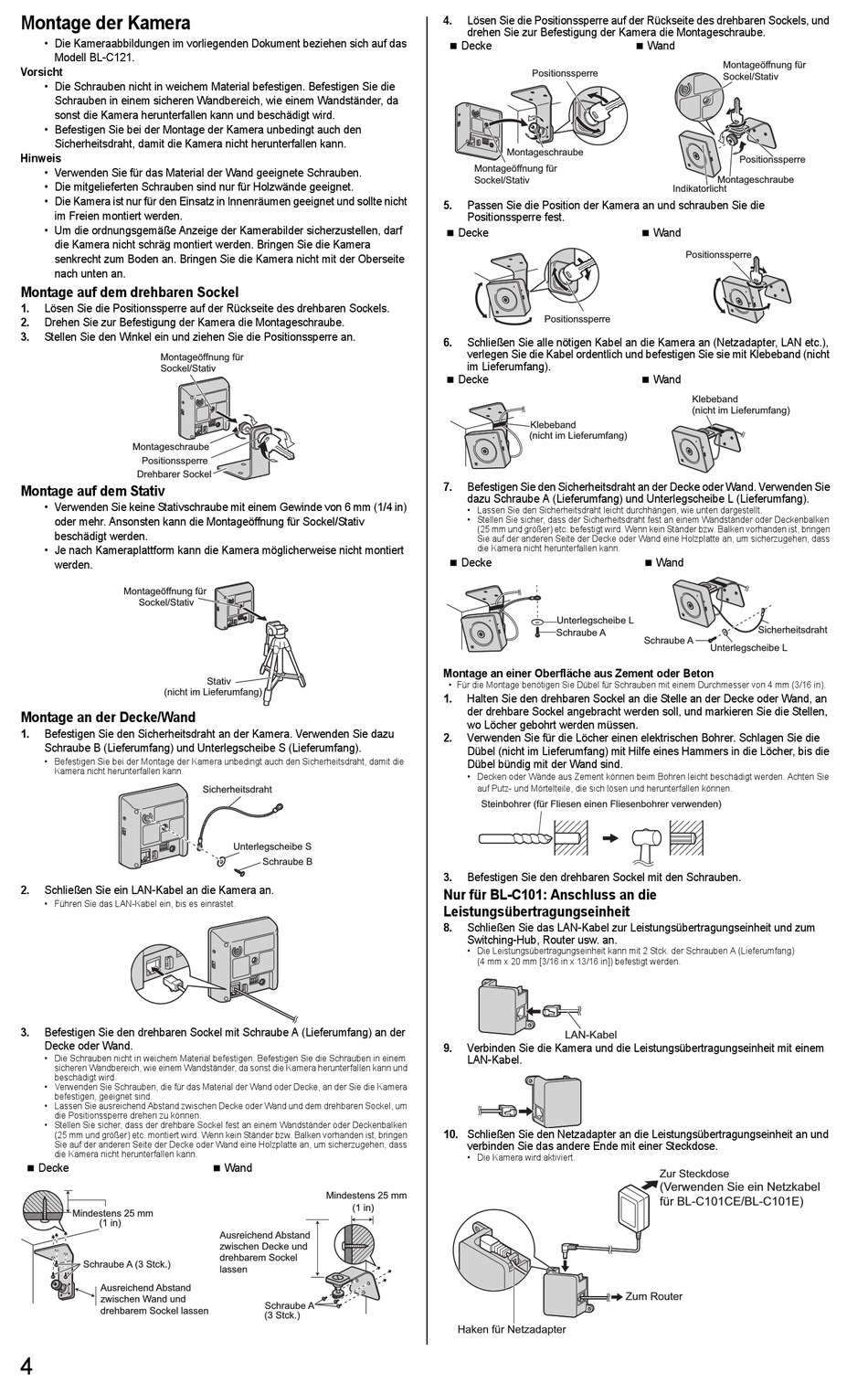

Montage der Kamera
• Die Kameraabbildungen im vorliegenden Dokument beziehen sich auf das
Modell BL-C121.
Vorsicht
• Die Schrauben nicht in weichem Material befestigen. Befestigen Sie die
Schrauben in einem sicheren Wandbereich, wie einem Wandständer, da
sonst die Kamera herunterfallen kann und beschädigt wird.
• Befestigen Sie bei der Montage der Kamera unbedingt auch den
Sicherheitsdraht, damit die Kamera nicht herunterfallen kann.
Hinweis
• Verwenden Sie für das Material der Wand geeignete Schrauben.
• Die mitgelieferten Schrauben sind nur für Holzwände geeignet.
• Die Kamera ist nur für den Einsatz in Innenräumen geeignet und sollte nicht
im Freien montiert werden.
• Um die ordnungsgemäße Anzeige der Kamerabilder sicherzustellen, darf
die Kamera nicht schräg montiert werden. Bringen Sie die Kamera
senkrecht zum Boden an. Bringen Sie die Kamera nicht mit der Oberseite
nach unten an.
Montage auf dem drehbaren Sockel
1.
Lösen Sie die Positionssperre auf der Rückseite des drehbaren Sockels.
2.
Drehen Sie zur Befestigung der Kamera die Montageschraube.
3.
Stellen Sie den Winkel ein und ziehen Sie die Positionssperre an.
Montageöffnung für
Sockel/Stativ
Montageschraube
Positionssperre
Drehbarer Sockel
Montage auf dem Stativ
• Verwenden Sie keine Stativschraube mit einem Gewinde von 6 mm (1/4 in)
oder mehr. Ansonsten kann die Montageöffnung für Sockel/Stativ
beschädigt werden.
• Je nach Kameraplattform kann die Kamera möglicherweise nicht montiert
werden.
Montageöffnung für
Sockel/Stativ
(nicht im Lieferumfang)
Montage an der Decke/Wand
1.
Befestigen Sie den Sicherheitsdraht an der Kamera. Verwenden Sie dazu
Schraube B (Lieferumfang) und Unterlegscheibe S (Lieferumfang).
• Befestigen Sie bei der Montage der Kamera unbedingt auch den Sicherheitsdraht, damit die
Kamera nicht herunterfallen kann.
2.
Schließen Sie ein LAN-Kabel an die Kamera an.
• Führen Sie das LAN-Kabel ein, bis es einrastet.
3.
Befestigen Sie den drehbaren Sockel mit Schraube A (Lieferumfang) an der
Decke oder Wand.
• Die Schrauben nicht in weichem Material befestigen. Befestigen Sie die Schrauben in einem
sicheren Wandbereich, wie einem Wandständer, da sonst die Kamera herunterfallen kann und
beschädigt wird.
• Verwenden Sie Schrauben, die für das Material der Wand oder Decke, an der Sie die Kamera
befestigen, geeignet sind.
• Lassen Sie ausreichend Abstand zwischen Decke oder Wand und dem drehbaren Sockel, um
die Positionssperre drehen zu können.
• Stellen Sie sicher, dass der drehbare Sockel fest an einem Wandständer oder Deckenbalken
(25 mm und größer) etc. montiert wird. Wenn kein Ständer bzw. Balken vorhanden ist, bringen
Sie auf der anderen Seite der Decke oder Wand eine Holzplatte an, um sicherzugehen, dass
die Kamera nicht herunterfallen kann.
N Decke
Mindestens 25 mm
(1 in)
Schraube A (3 Stck.)
Ausreichend Abstand
zwischen Wand und
drehbarem Sockel lassen
4
Stativ
Sicherheitsdraht
Unterlegscheibe S
Schraube B
N Wand
Mindestens 25 mm
(1 in)
Ausreichend Abstand
zwischen Decke und
drehbarem Sockel
lassen
Schraube A
(3 Stck.)
4.
Lösen Sie die Positionssperre auf der Rückseite des drehbaren Sockels, und
drehen Sie zur Befestigung der Kamera die Montageschraube.
N Decke
Positionssperre
Montageschraube
Montageöffnung für
Sockel/Stativ
5.
Passen Sie die Position der Kamera an und schrauben Sie die
Positionssperre fest.
N Decke
Positionssperre
6.
Schließen Sie alle nötigen Kabel an die Kamera an (Netzadapter, LAN etc.),
verlegen Sie die Kabel ordentlich und befestigen Sie sie mit Klebeband (nicht
im Lieferumfang).
N Decke
Klebeband
(nicht im Lieferumfang)
7.
Befestigen Sie den Sicherheitsdraht an der Decke oder Wand. Verwenden Sie
dazu Schraube A (Lieferumfang) und Unterlegscheibe L (Lieferumfang).
• Lassen Sie den Sicherheitsdraht leicht durchhängen, wie unten dargestellt.
• Stellen Sie sicher, dass der Sicherheitsdraht fest an einem Wandständer oder Deckenbalken
(25 mm und größer) etc. befestigt wird. Wenn kein Ständer bzw. Balken vorhanden ist, bringen
Sie auf der anderen Seite der Decke oder Wand eine Holzplatte an, um sicherzugehen, dass
die Kamera nicht herunterfallen kann.
N Decke
Unterlegscheibe L
Schraube A
Montage an einer Oberfläche aus Zement oder Beton
• Für die Montage benötigen Sie Dübel für Schrauben mit einem Durchmesser von 4 mm (3/16 in).
1.
Halten Sie den drehbaren Sockel an die Stelle an der Decke oder Wand, an
der drehbare Sockel angebracht werden soll, und markieren Sie die Stellen,
wo Löcher gebohrt werden müssen.
2.
Verwenden Sie für die Löcher einen elektrischen Bohrer. Schlagen Sie die
Dübel (nicht im Lieferumfang) mit Hilfe eines Hammers in die Löcher, bis die
Dübel bündig mit der Wand sind.
• Decken oder Wände aus Zement können beim Bohren leicht beschädigt werden. Achten Sie
auf Putz- und Mörtelteile, die sich lösen und herunterfallen können.
Steinbohrer (für Fliesen einen Fliesenbohrer verwenden)
3.
Befestigen Sie den drehbaren Sockel mit den Schrauben.
Nur für BL-C101: Anschluss an die
Leistungsübertragungseinheit
8.
Schließen Sie das LAN-Kabel zur Leistungsübertragungseinheit und zum
Switching-Hub, Router usw. an.
• Die Leistungsübertragungseinheit kann mit 2 Stck. der Schrauben A (Lieferumfang)
(4 mm x 20 mm [3/16 in x 13/16 in]) befestigt werden.
LAN-Kabel
9.
Verbinden Sie die Kamera und die Leistungsübertragungseinheit mit einem
LAN-Kabel.
10. Schließen Sie den Netzadapter an die Leistungsübertragungseinheit an und
verbinden Sie das andere Ende mit einer Steckdose.
• Die Kamera wird aktiviert.
Haken für Netzadapter
N Wand
Montageöffnung für
Sockel/Stativ
Positionssperre
Montageschraube
Indikatorlicht
N Wand
Positionssperre
N Wand
Klebeband
(nicht im Lieferumfang)
N Wand
Sicherheitsdraht
Schraube A
Unterlegscheibe L
Zur Steckdose
(Verwenden Sie ein Netzkabel
für BL-C101CE/BL-C101E)
Zum Router
