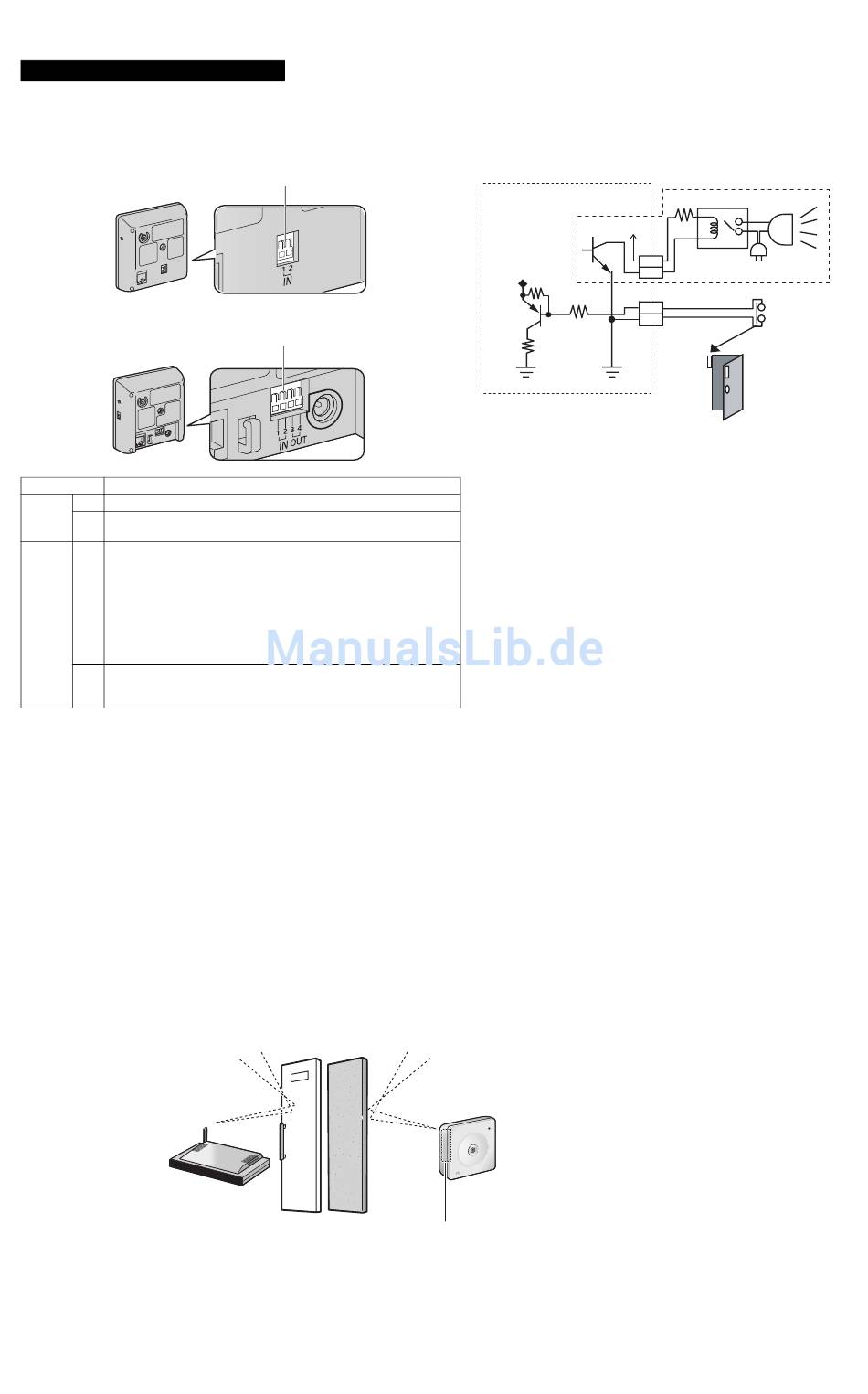

Anschluss der externen I/O-Schnittstelle
Die externe I/O-Schnittstelle der Kamera ermöglicht den Anschluss von Geräten, wie zum Beispiel einem Sensor oder Bewegungsmelder, mit denen die Bildübertragungs-
und Pufferfunktionen der Kamera (siehe Abschnitt 2 Verwendung von Auslösern für die Pufferung und Übertragung von Bildern in der Bedienungsanleitung auf der CD-ROM)
sowie die Erkennungsbenachrichtigungston-Funktion (siehe Abschnitt 1.2.7 Erkennungsbenachrichtigungston in der Bedienungsanleitung auf der CD-ROM) ausgelöst
werden können.
BL-C101
BL-C121
Anschluss
1
Erdungsklemme.
IN
Externer Sensoreingang. Die Kamera kann mit oder ohne Erdung ausgelöst
2
werden.
Ausgang für externe Gerätesteuerung. Ermöglicht die Steuerung eines externen
Gerätes über die Ausgangsschalter in der Funktionsleiste der Kamera (z. B. das
Ein- und Ausschalten einer Lichtquelle).
• Die Funktion dieses Anschlusses ist nicht festgelegt (siehe "7.4 Steuerung des
3
externen Ausgangsanschlusses (Nur BL-C121)" in der Bedienungsanleitung
OUT
auf der CD-ROM).
Nur
• Bei diesem Anschluss handelt es sich um eine Schaltung mit einem offenen
BL-C121
Kollektor. Der maximale Eingangsstrom ist derselbe wie für Anschluss 4. Die
Spannung von Anschluss 4 darf nicht überschritten werden.
Gleichstrom-Ausgangsklemme.
4
• Gleichstrom 8 V–10 V
• Die maximale Belastung ist 100 mA.
Hinweis
• Wenn beim Trennen der Kabel von der externen I/O-Schnittstelle mit einem spitzen
Gegenstand übermäßige Kraft angewendet wird, können die Anschlüsse beschädigt
werden oder die Schnittstelle kann in das Kameragehäuse gedrückt und unbrauchbar
werden.
Für BL-C121: Hinweise zur kabellosen Kommunikation
Der Funkwellenbereich kann sich je nach Umgebung oder bei vorhandenen Hindernissen verringern. Wenn sich Hindernisse wie die nachfolgenden zwischen einer Kamera
und einem Router befinden, können Funkwellen schwächer werden. Daher kann sich selbst bei einem kurzen Abstand zwischen Kamera und Router die Rahmenrate
verringern, oder Bilder werden möglicherweise nicht angezeigt.
• Tür oder ein Rollladen aus Metall
• Wand mit Isoliermaterial, das Alufolie enthält
• Blechwand
• Wand aus Beton, Stein oder Backstein
• Feuerfestes Glas
• Mehrere durch Freiflächen getrennte Wände
• Regal aus Stahl
In dem Beispiel unten wird die kabellose Kommunikation zwischen Kamera und kabellosem Router durch eine dazwischen liegende Stahltür bzw. Stahlbetonwand
beeinträchtigt.
Externe INPUT-Schnittstelle
Externe I/O-Schnittstelle
Beschreibung
Beispiel für ein Schaltungsdiagramm
Kamera
*Gleichstrom 8 V–10 V
Vorsicht
• Die externe I/O-Schnittstelle kann nicht direkt mit Geräten verbunden
werden, für die große Ströme erforderlich sind. In einigen Fällen kann es
vorkommen, dass eine Schaltung mit spezieller Schnittstelle (nicht im
Lieferumfang) verwendet werden muss. Die Kamera kann schwer
beschädigt werden, wenn ein Gerät, das seine elektrische
Leistungsfähigkeit überschreitet, an die externe I/O-Schnittstelle
angeschlossen wird.
• Schaltungen mit niederer Spannung/Stromstärke und Schaltungen mit
hoher Spannung/Stromstärke werden im Schaltkreis der Kamera
verwendet. Die gesamte Verdrahtung sollte von qualifizierten
Elektrotechnikern durchgeführt werden. Fehlerhafte Verdrahtung könnte
die Kamera beschädigen und zu einem Stromschlag mit schlimmen Folgen
führen.
• An die Ausgangsbuchsen der Kamera angeschlossene externe Geräte
können bei einem Netzwerkfehler oder -ausfall nicht bedient werden.
Beachten Sie dies beim Anschluss von Türschlössern, Heizgeräten oder
anderen Geräten, die möglicherweise gefährlich werden, wenn sie nicht
mehr bedient werden können. (Nur BL-C121)
Eine Antenne für kabellose Kommunikation ist in die
Kamera eingebaut.
Stellen Sie die Kamera entfernt von Hindernissen wie
Stahltüren oder Stahlbetonwänden auf.
Nur BL-C121
Relais
Licht
9 V*
4
3
Türsensor (Alarm)
2
1
3
