4.3 Automático
Power Factor Regulator
+0,93 PF/
12345- IND
4" Setup
Fig. 1
Power Factor Regulator
-0,99 PF/
CAP --345-
4" Setup
Fig. 2
Power Factor Regulator
+0,97 PF/
---45-
4" Setup
Fig. 3

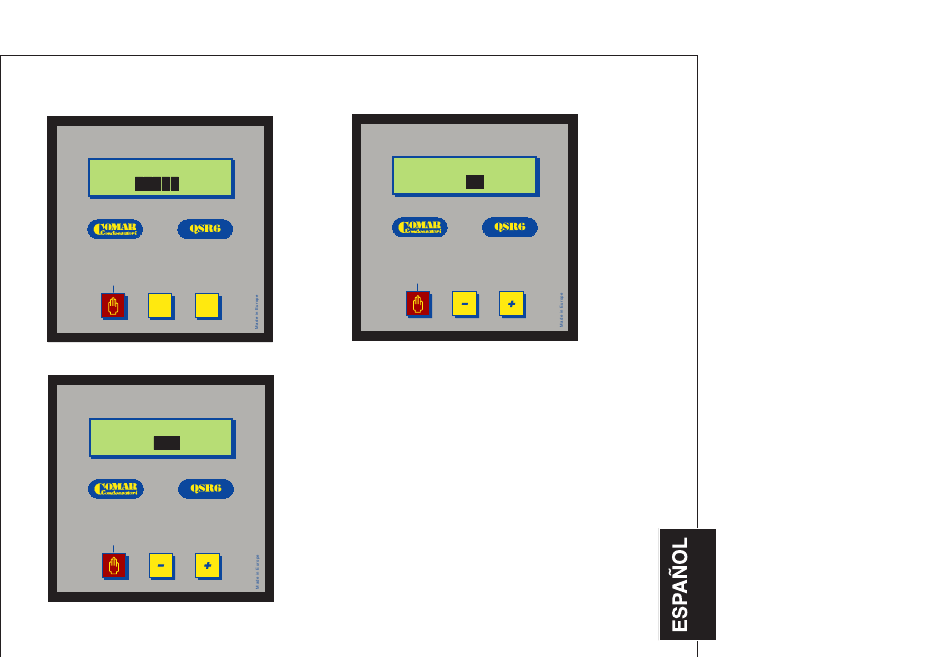

Figura 1: Carga inductiva insertada
(motores, transformadores, lamparas de
descarga etc) se enciende la palabra IND
y el regulador comanda la insercion de
los condensadores
Figura 2: Exceso de potencia capacitiva,
se enciende la palabra CAP y viene
comandada la desinsercion de los
c o n d e n s a d o r e s e x c e n d e n t e s .
Figura 3: Se alcanza el factor de
potencia impuesto cuando ambas
palabras IND y CAP estan apagadas.
93
necesarios.
