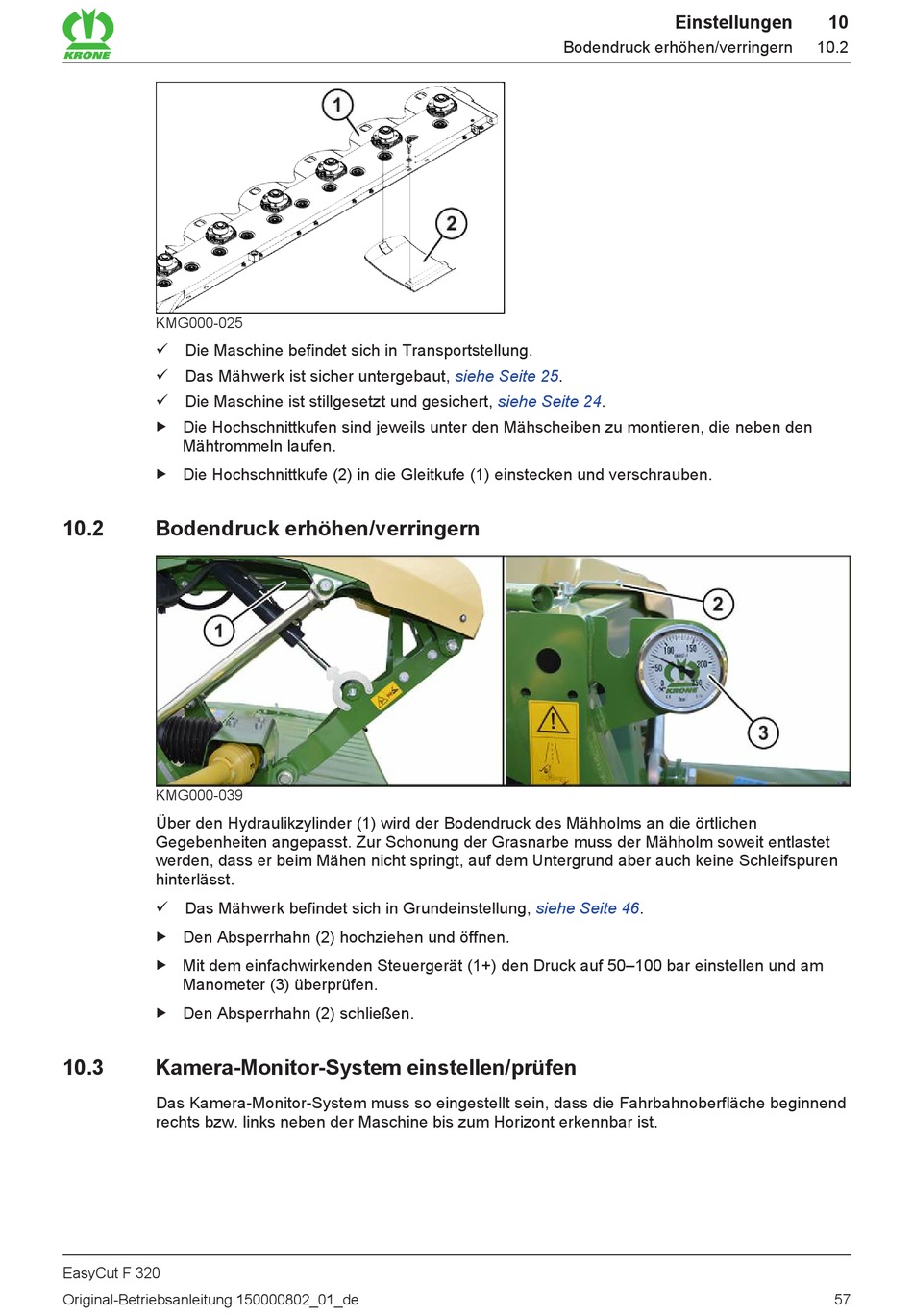

KMG000-025
ü Die Maschine befindet sich in Transportstellung.
ü Das Mähwerk ist sicher untergebaut,
ü Die Maschine ist stillgesetzt und gesichert,
„ Die Hochschnittkufen sind jeweils unter den Mähscheiben zu montieren, die neben den
Mähtrommeln laufen.
„ Die Hochschnittkufe (2) in die Gleitkufe (1) einstecken und verschrauben.
10.2
Bodendruck erhöhen/verringern
KMG000-039
Über den Hydraulikzylinder (1) wird der Bodendruck des Mähholms an die örtlichen
Gegebenheiten angepasst. Zur Schonung der Grasnarbe muss der Mähholm soweit entlastet
werden, dass er beim Mähen nicht springt, auf dem Untergrund aber auch keine Schleifspuren
hinterlässt.
ü Das Mähwerk befindet sich in Grundeinstellung,
„ Den Absperrhahn (2) hochziehen und öffnen.
„ Mit dem einfachwirkenden Steuergerät (1+) den Druck auf 50–100 bar einstellen und am
Manometer (3) überprüfen.
„ Den Absperrhahn (2) schließen.
10.3
Kamera-Monitor-System einstellen/prüfen
Das Kamera-Monitor-System muss so eingestellt sein, dass die Fahrbahnoberfläche beginnend
rechts bzw. links neben der Maschine bis zum Horizont erkennbar ist.
EasyCut F 320
Original-Betriebsanleitung 150000802_01_de
Bodendruck erhöhen/verringern
siehe
Seite 25.
siehe
Seite 24.
siehe
Seite 46.
Einstellungen
10
10.2
57
