6.2

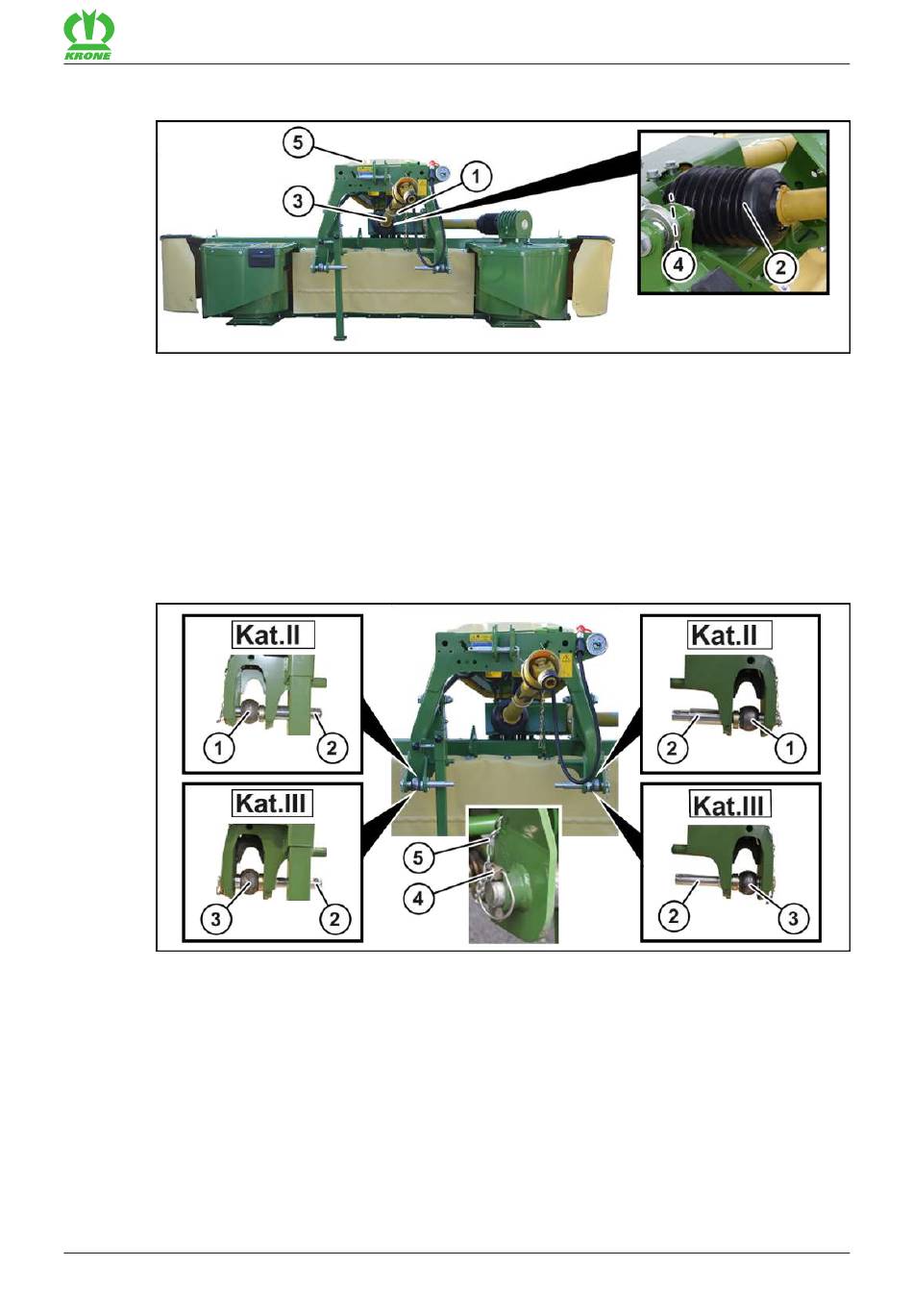

Frontmähwerk vorbereiten
KMG000-053
„ Den Schutz (5) demontieren.
„ Die Gelenkwelle (3) mit dem Vollschutz (2) auf den Zapfwellenstummel des Hauptgetriebes
schieben, bis die Sicherung einrastet.
„ Den Vollschutz (2) mit der Rohrschelle (4) gegen Mitdrehen sichern.
„ Die Gelenkwelle (3) auf den Gelenkwellenhalter (1) ablegen.
„ Den Schutz (5) montieren.
6.3
Kupplungspunkte anpassen
KMG000-081
Unterlenkerbolzen
Der Dreipunktanbau ist für Kategorie II und III ausgelegt.
Auf Kategorie II umrüsten
„ Die Unterlenkerbolzen (2) herausziehen.
„ Die Unterlenkerbolzen (2) durch die Kugelhülse Kat. II (1) einstecken.
„ Die Unterlenkerbolzen (2) mit Klappstecker (4) und Sicherungskette (5) sichern.
Der kürzere Zapfen der Unterlenkerbolzen (2) zeigt nach innen.
EasyCut F 320
Original-Betriebsanleitung 150000802_01_de
Erstinbetriebnahme
Frontmähwerk vorbereiten
6
6.2
39
