FRANCAIS

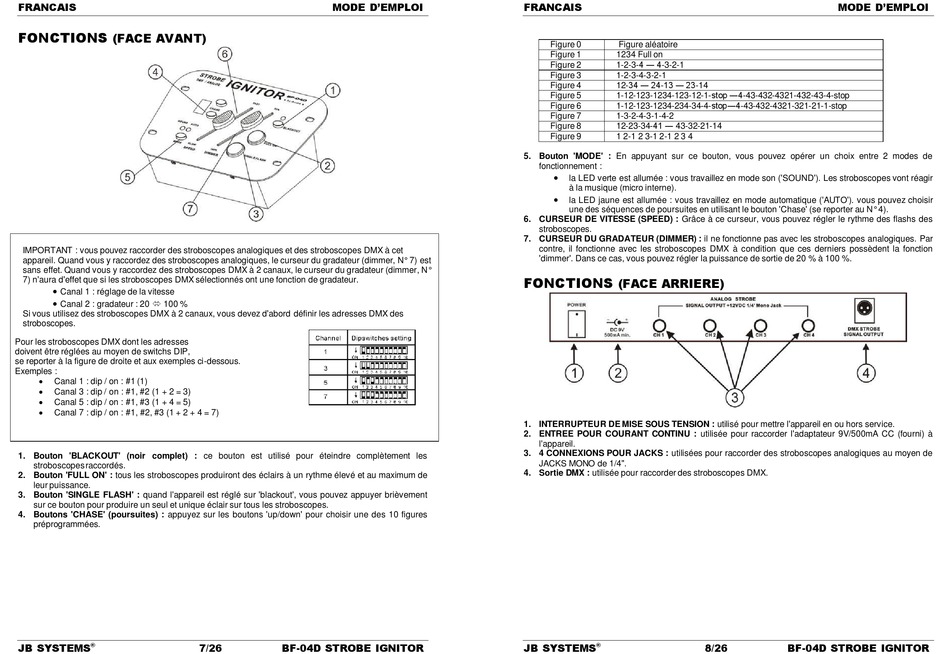

FONCTIONS
(FACE AVANT)
IMPORTANT : vous pouvez raccorder des stroboscopes analogiques et des stroboscopes DMX à cet
appareil. Quand vous y raccordez des stroboscopes analogiques, le curseur du gradateur (dimmer, N° 7) est
sans effet. Quand vous y raccordez des stroboscopes DMX à 2 canaux, le curseur du gradateur (dimmer, N°
7) n'aura d'effet que si les stroboscopes DMX sélectionnés ont une fonction de gradateur.

Canal 1 : réglage de la vitesse

Canal 2 : gradateur : 20  100 %
Si vous utilisez des stroboscopes DMX à 2 canaux, vous devez d'abord définir les adresses DMX des
stroboscopes.
Pour les stroboscopes DMX dont les adresses
doivent être réglées au moyen de switchs DIP,
se reporter à la figure de droite et aux exemples ci-dessous.
Exemples :

Canal 1 : dip / on : #1 (1)

Canal 3 : dip / on : #1, #2 (1 + 2 = 3)

Canal 5 : dip / on : #1, #3 (1 + 4 = 5)

Canal 7 : dip / on : #1, #2, #3 (1 + 2 + 4 = 7)
1. Bouton 'BLACKOUT' (noir complet) : ce bouton est utilisé pour éteindre complètement les
stroboscopesraccordés.
2. Bouton 'FULL ON' : tous les stroboscopes produiront des éclairs à un rythme élevé et au maximum de
leur puissance.
3. Bouton 'SINGLE FLASH' : quand l'appareil est réglé sur 'blackout', vous pouvez appuyer brièvement
sur ce bouton pour produire un seul et unique éclair sur tous les stroboscopes.
4. Boutons 'CHASE' (poursuites) : appuyez sur les boutons 'up/down' pour choisir une des 10 figures
préprogrammées.
JB SYSTEMS
®
MODE D'EMPLOI
7/26 BF-04D STROBE IGNITOR
FRANCAIS
Figure 0 Figure aléatoire
Figure 1 1234 Full on
1-2-3-4 ― 4-3-2-1
Figure 2
Figure 3 1-2-3-4-3-2-1
12-34 ― 24-13 ― 23-14
Figure 4
1-12-123-1234-123-12-1-stop ―4-43-432-4321-432-43-4-stop
Figure 5
Figure 6 1-12-123-1234-234-34-4-stop―4-43-432-4321-321-21-1-stop
Figure 7 1-3-2-4-3-1-4-2
12-23-34-41 ― 43-32-21-14
Figure 8
Figure 9 1 2-1 2 3-1 2-1 2 3 4
5. Bouton 'MODE' : En appuyant sur ce bouton, vous pouvez opérer un choix entre 2 modes de
fonctionnement :

la LED verte est allumée : vous travaillez en mode son ('SOUND'). Les stroboscopes vont réagir
à la musique (micro interne).

la LED jaune est allumée : vous travaillez en mode automatique ('AUTO'). vous pouvez choisir
une des séquences de poursuites en utilisant le bouton 'Chase' (se reporter au N° 4).
6. CURSEUR DE VITESSE (SPEED) : Grâce à ce curseur, vous pouvez régler le rythme des flashs des
stroboscopes.
7. CURSEUR DU GRADATEUR (DIMMER) : il ne fonctionne pas avec les stroboscopes analogiques. Par
contre, il fonctionne avec les stroboscopes DMX à condition que ces derniers possèdent la fonction
'dimmer'. Dans ce cas, vous pouvez régler la puissance de sortie de 20 % à 100 %.
FONCTIONS
(FACE ARRIERE)
1. INTERRUPTEUR DE MISE SOUS TENSION : utilisé pour mettre l'appareil en ou hors service.
2. ENTREE POUR COURANT CONTINU : utilisée pour raccorder l'adaptateur 9V/500mA CC (fourni) à
l'appareil.
3. 4 CONNEXIONS POUR JACKS : utilisées pour raccorder des stroboscopes analogiques au moyen de
JACKS MONO de 1/4".
4. Sortie DMX : utilisée pour raccorder des stroboscopes DMX.
JB SYSTEMS
®
MODE D'EMPLOI
8/26 BF-04D STROBE IGNITOR
