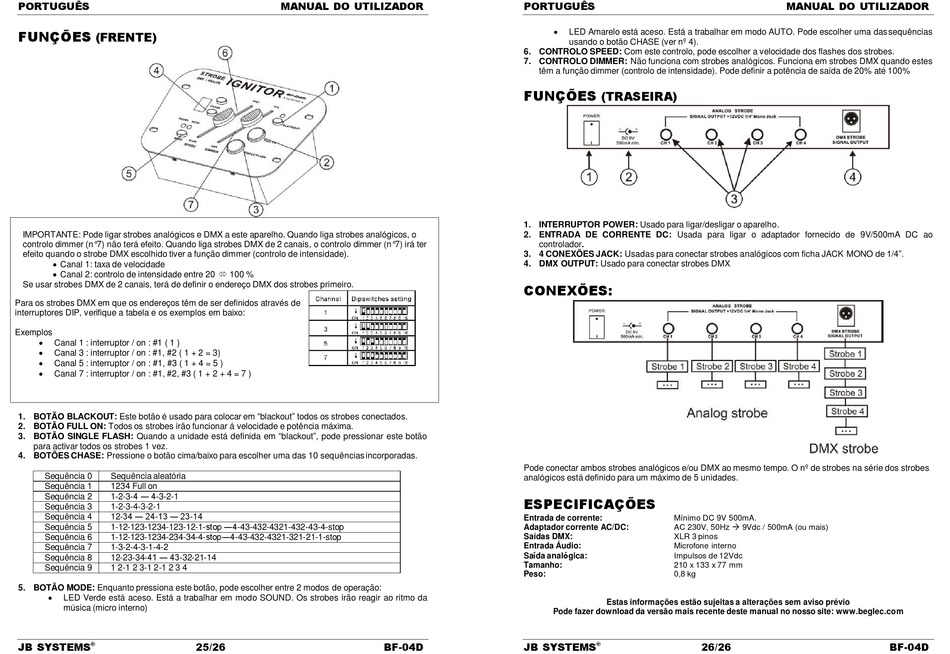

JB Systems Light BF-04D Strobe Ignitor Bedienungsanleitung Seite 15

PORTUGUÊS
FUNÇÕES
(FRENTE)
IMPORTANTE: Pode ligar strobes analógicos e DMX a este aparelho. Quando liga strobes analógicos, o
controlo dimmer (n°7) não terá efeito. Quando liga strobes DMX de 2 canais, o controlo dimmer (n°7) irá ter
efeito quando o strobe DMX escolhido tiver a função dimmer (controlo de intensidade).
 Canal 1: taxa de velocidade
 Canal 2: controlo de intensidade entre 20  100 %
Se usar strobes DMX de 2 canais, terá de definir o endereço DMX dos strobes primeiro.
Para os strobes DMX em que os endereços têm de ser definidos através de
interruptores DIP, verifique a tabela e os exemplos em baixo:
Exemplos

Canal 1 : interruptor / on : #1 ( 1 )

Canal 3 : interruptor / on : #1, #2 ( 1 + 2 = 3)

Canal 5 : interruptor / on : #1, #3 ( 1 + 4 = 5 )

Canal 7 : interruptor / on : #1, #2, #3 ( 1 + 2 + 4 = 7 )
1. BOTÃO BLACKOUT: Este botão é usado para colocar em "blackout" todos os strobes conectados.
2. BOTÃO FULL ON: Todos os strobes irão funcionar á velocidade e potência máxima.
3. BOTÃO SINGLE FLASH: Quando a unidade está definida em "blackout", pode pressionar este botão
para activar todos os strobes 1 vez.
4. BOTÕES CHASE: Pressione o botão cima/baixo para escolher uma das 10 sequências incorporadas.
Sequência 0 Sequência aleatória
Sequência 1 1234 Full on
1-2-3-4 ― 4-3-2-1
Sequência 2
Sequência 3 1-2-3-4-3-2-1
12-34 ― 24-13 ― 23-14
Sequência 4
1-12-123-1234-123-12-1-stop ―4-43-432-4321-432-43-4-stop
Sequência 5
Sequência 6 1-12-123-1234-234-34-4-stop―4-43-432-4321-321-21-1-stop
Sequência 7 1-3-2-4-3-1-4-2
12-23-34-41 ― 43-32-21-14
Sequência 8
Sequência 9 1 2-1 2 3-1 2-1 2 3 4
5. BOTÃO MODE: Enquanto pressiona este botão, pode escolher entre 2 modos de operação:

LED Verde está aceso. Está a trabalhar em modo SOUND. Os strobes irão reagir ao ritmo da
música (micro interno)
JB SYSTEMS
®
MANUAL DO UTILIZADOR
25/26
PORTUGUÊS

6. CONTROLO SPEED: Com este controlo, pode escolher a velocidade dos flashes dos strobes.
7. CONTROLO DIMMER: Não funciona com strobes analógicos. Funciona em strobes DMX quando estes
têm a função dimmer (controlo de intensidade). Pode definir a potência de saída de 20% até 100%
FUNÇÕES
1. INTERRUPTOR POWER: Usado para ligar/desligar o aparelho.
2. ENTRADA DE CORRENTE DC: Usada para ligar o adaptador fornecido de 9V/500mA DC ao
controlador.
3. 4 CONEXÕES JACK: Usadas para conectar strobes analógicos com ficha JACK MONO de 1/4".
4. DMX OUTPUT: Usado para conectar strobes DMX
CONEXÕES:
Pode conectar ambos strobes analógicos e/ou DMX ao mesmo tempo. O nº de strobes na série dos strobes
analógicos está definido para um máximo de 5 unidades.
ESPECIFICAÇÕES
Entrada de corrente:
Adaptador corrente AC/DC:
Saídas DMX:
Entrada Áudio:
Saída analógica:
Tamanho:
Peso:
Pode fazer download da versão mais recente deste manual no nosso site: www.beglec.com
BF-04D JB SYSTEMS
LED Amarelo está aceso. Está a trabalhar em modo AUTO. Pode escolher uma das sequências
usando o botão CHASE (ver nº 4).
(TRASEIRA)
Mínimo DC 9V 500mA.
AC 230V, 50Hz  9Vdc / 500mA (ou mais)
XLR 3 pinos
Microfone interno
Impulsos de 12Vdc
210 x 133 x 77 mm
0,8 kg
Estas informações estão sujeitas a alterações sem aviso prévio
26/26
®
MANUAL DO UTILIZADOR
BF-04D
