OK: Bestätigungstaste
Direkte Anwahl der Dichtheitsprüfung von Gasleitungen
Direkte Anwahl der Dichtheitsprüfung von Wasserleitungen
Direkte Anwahl der Dichtheitsprüfung von Abwasserleitungen
Medienanschlüsse (Pos. 14,15,16):
Das Gerät dient der Prüfung von Gas-, Wasser und Abwasserleitungen. Zur Durchführung der
Prüfungen sind ein Niederdrucksensor, ein Hochdrucksensor sowie ein Sensor zur Bestimmung
der Leckrate integriert.
Der Anschluss für den Niederdrucksensor ist nur für Gasprüfungen bzw. Prü-
fungen mit dem Medium Luft (max. Druck 1,5 bar) zu verwenden! Es ist unbe-
dingt zu vermeiden, dass Feuchtigkeit über diesen Anschluss in das Gerät
kommt, da dadurch der Sensor zur Bestimmung der Leckrate beschädigt
werden kann!
Weiterhin muss die Strömungsrichtung bei der Gebrauchsfähigkeitsprüfung berücksichtigt wer-
den, siehe Pfeildarstellung am Gerät.
3.4

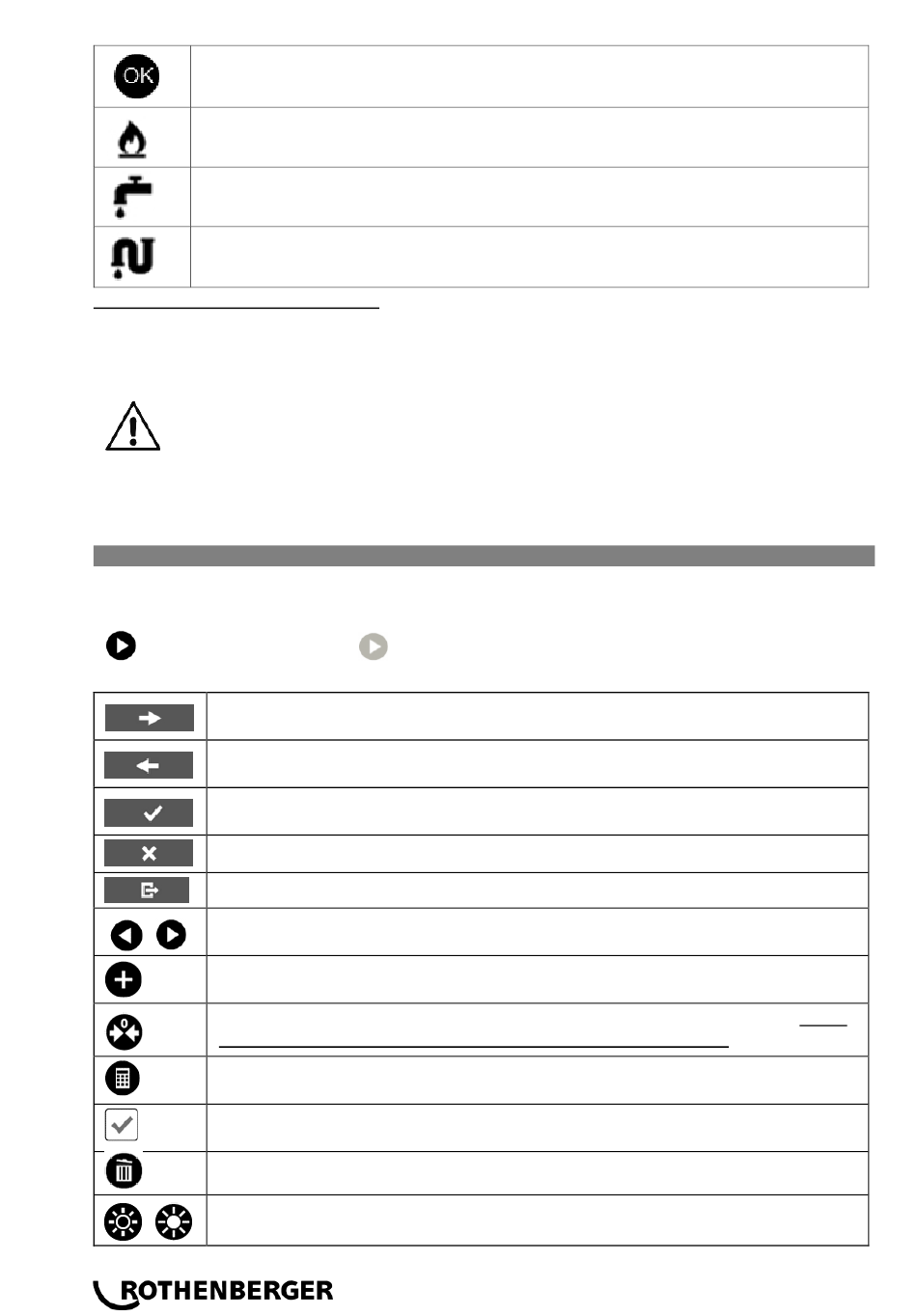

Beschreibung des Touch Displays

Im Touch-Display sind die Bedienfelder schwarz bzw. grau. Im ausgewählten Zustand sind sie
rot eingefärbt.
Nicht ausgewählt
Funktionen der Bedienfelder:
4
Weiter (alle Einstellungen auf der Displayseite werden übernommen und zur
nächsten Displayseite gewechselt
Zurück (es wird zu den Einstellungen der vorherigen Displayseite zurückge-
kehrt)
Bestätigung (Einstellungen werden übernommen und die Messungen werden
gestartet)
STOPP, Abbrechen (eine Aktion wird abgebrochen)
Beenden
Werte für Parameter verändern (Pfeil links –Werte werden verkleinert; Pfeil
rechts - Werte werden vergrößert)
Hinzufügen (Daten werden hinzugefügt, wie z.B. ein neuer Prüfername)
Nulleinstellung (Drucksensor im drucklosen Zustand auf „Null" setzen. Dabei
darf kein Medienanschluss mit einem Schlauch verbunden sein)
Volumenrechner (Der Volumenrechner unterstützt bei der Grobabschätzung
des Volumens unter Eingabe von Leitungslänge und –Durchmesser)
Option auswählen (Optionen wie das Speichern der Messung und der Proto-
kollausdruck können an- oder abgewählt werden)
Löschen (Daten werden vom Gerät gelöscht)
Helligkeit (Unter Option kann die Helligkeit des Displays eingestellt werden)
ausgewählt
