Rothenberger ROTEST GW Digital V3 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Rothenberger ROTEST GW Digital V3
Inhaltszusammenfassung für Rothenberger ROTEST GW Digital V3

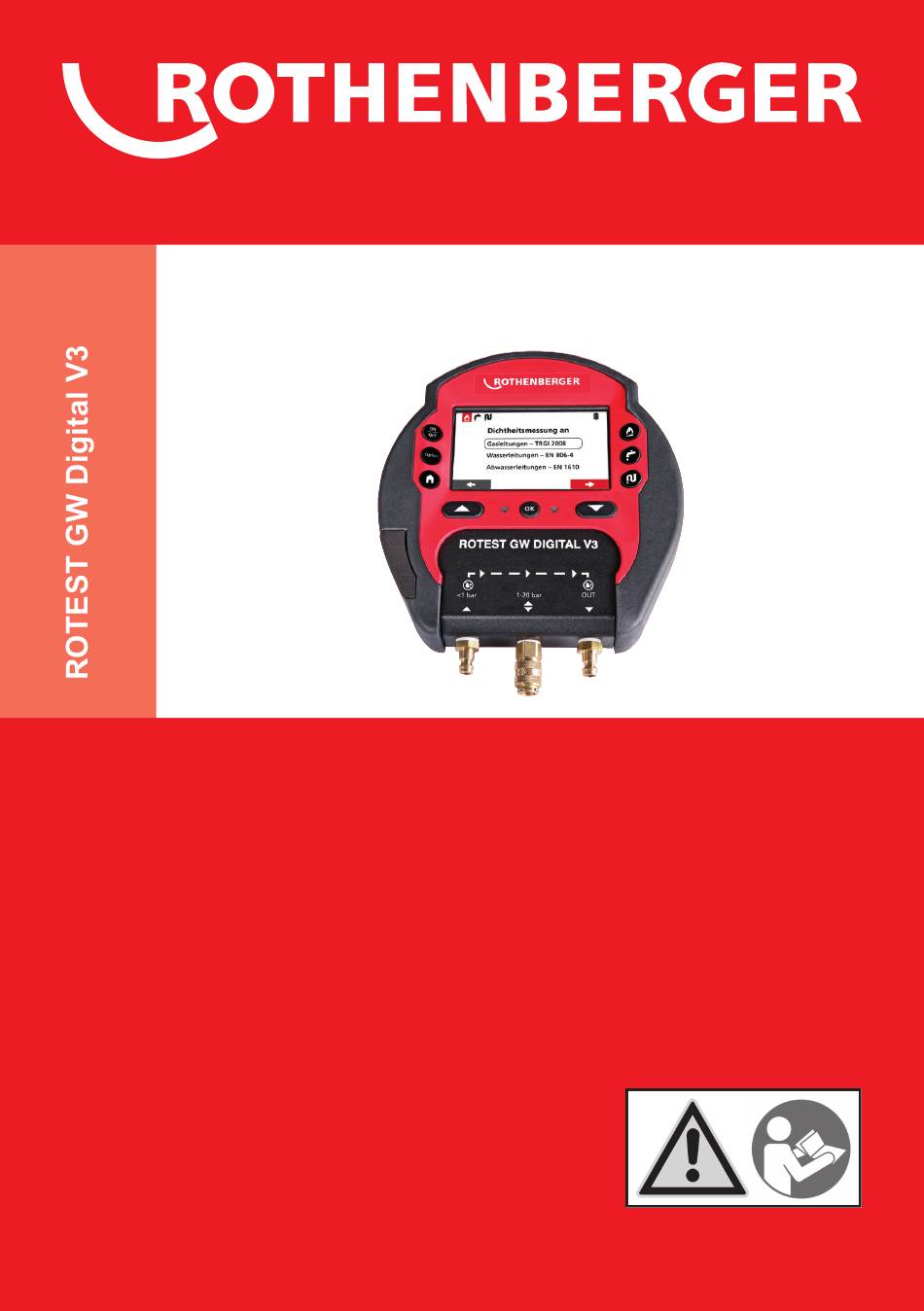

- Seite 1 ROTEST GW Digital V3 DE Bedienungsanleitung IT Istruzioni d’uso www.rothenberger.com...
-
Seite 2: Basic Unit
Basic Unit Art. no.: 1300004728 Contens of bag... - Seite 3 Operating C Usability check: ≤ 1bar Optional: Test only with air or gas! > 1bar waste water (air) Optional: Test with air or water!
-
Seite 4: Eu-Konformitätserklärung
EN 50270, EN 61010-1, EN 300328 V1.9.1 ppa. Thorsten Bühl i.A. Maximilian Gottschalk i.A. Maximilian Gottschalk Director Corporate Technology Teamleader Product Approval & Patents Kelkheim, 17.07.2017 Technische Unterlagen bei/ technical fi le at: ROTHENBERGER Werkzeuge GmbH Spessartstraße 2-4 D-65779 Kelkheim/Germany... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Hinweise zur Sicherheit ......................2 Bestimmungsgemäße Verwendung ..................2 Spezielle Sicherheitshinweise ..................... 2 Technische Daten ......................... 2 Kofferinhalt (B) ........................2 Funktion des Gerätes ......................3 Übersicht Grundgerät (A) ....................3 Elektrische Anschlüsse ....................... 3 Beschreibung der Tasten und Medienanschlüsse ............... 3 Beschreibung des Touch Displays .................. -
Seite 6: Hinweise Zur Sicherheit
Hinweise zur Sicherheit Bestimmungsgemäße Verwendung Das Prüfgerät ROTEST GW Digital V3 mit seinen zugehörigen Elementen (im Koffer beiliegend) darf ausschließlich von Fachpersonal mit Kenntnissen im Umgang mit Gasleitungen, Dichtheits- prüfungen von Rohrleitungen und Behältern gemäß der folgenden Anleitung verwendet werden. -
Seite 7: Funktion Des Gerätes
Funktion des Gerätes Übersicht Grundgerät Touch Display Taste Wasserleitung Taste ON/OFF Taste Gasleitung Taste Option Anschluss Mini-USB Taste Home Anschluss DIN 1610 Taste Auswahl nach oben Ladebuchse Li-Ion Akku Taste Bestätigen/ OK Eingang Niederdrucksensor Taste Auswahl nach unten Hochdrucksensor Taste Abwasserleitung Ausgang Niederdrucksensor Die Bedienung erfolgt durch Touch-Display oder mit den Geräte-Tasten. -
Seite 8: Beschreibung Des Touch Displays
OK: Bestätigungstaste Direkte Anwahl der Dichtheitsprüfung von Gasleitungen Direkte Anwahl der Dichtheitsprüfung von Wasserleitungen Direkte Anwahl der Dichtheitsprüfung von Abwasserleitungen Medienanschlüsse (Pos. 14,15,16): Das Gerät dient der Prüfung von Gas-, Wasser und Abwasserleitungen. Zur Durchführung der Prüfungen sind ein Niederdrucksensor, ein Hochdrucksensor sowie ein Sensor zur Bestimmung der Leckrate integriert. -
Seite 9: Inbetriebnahme
Drucken (Protokoll ausdrucken. Der WLAN-Drucker gehört nicht zum Stan- dardlieferumfang) Inbetriebnahme Gerät einschalten: Gerät mit ON/OFF – Taste einschalten. Nach Start des Gerätes erscheint für etwa 5 Sekunden ein roter Startbildschirm, Anschließend ist das Gerät bereit und die durchzuführen- de Prüfung kann ausgewählt werden Mit dem Gerätestart erfolgen ein Test der Sensoren, sowie eine Nulleinstellung. -
Seite 10: Bedienung (C)
LED – Zustandsanzeige: Durch die beiden LEDs wird eine Anpassphase oder eine laufende Prüfung angezeigt. Anpassphase läuft - Gelbe LED blinkt Prüfung läuft - Grüne LED blinkt Bedienung Prüfart wählen: Nach Gerätestart kann die Prüfart gewählt werden. Auf diesen Bildschirm kommt man immer wieder mit der „Home“... - Seite 11 Gesamte Zeile löschen Eintrag bestätigen und Tastaturbedienung verlassen Auswahl Buchstaben oder Zahlen bzw. Sonder- zeichen Nach Hinzufügen von Prüfername und Projektnummer kann mit zur Auswahl der Prü- fung gewechselt werden. Auswahl einer Prüfung: In den folgenden Abbildungen sind die durch das Gerät möglichen Prüfungen dargestellt. Die Auswahl kann durch Touch-Display und Navigation mittels Gerätetasten erfolgen.
-
Seite 12: Speichern Und Protokollausdruck
Soll-Prüfdruck kann zwischen 110…190 mbar in 5 mbar Schritten eingestellt werden (nach G600 hat die Prüfung mit einem Soll-Prüfdruck von 150 mbar zu erfolgen). Der Speicherintervall gibt an wann die Messwerte gespeichert werden. Die Abschätzung des Leitungsvolumens kann mittels Volumenrechner erfolgen. -
Seite 13: Option - Einstellungen
Der WLAN-Drucker ist einzuschalten. Am WLAN- Drucker wird die Verbindung mit einem grünen WLAN-Symbol bestätigt. Der WLAN-Drucker ist nicht im Standardumfang enthalten. Das Gerät ist für die Verwendung der folgenden Drucker programmiert: - Zebra ZQ 110 Wenn die Einstellungen des Druckers verändert wurden, kann es zu Problemen bei dem Ver- bindungsaufbau kommen. -
Seite 14: Datenaustausch Mit Rodata
Alle Messungen löschen: Komplette Freigabe des Speichers. Grundsätzlich werden nach erfolgreichem Speichern der Daten in PC RoDATA alle Messungen aus dem Gerätespeicher gelöscht. Mit dieser Option in den Einstellungen kann der Nutzer alle Messdaten manuell aus dem Gerätespei- cher löschen. Hierbei muss er aktiv diesen Vorgang bestätigen. -
Seite 15: Reset
Öffnen der Klappe auf der Geräterückseite bedient werden. Dadurch wird ein Geräte-Aus erzwungen. Das Gerät kann danach wieder normal gestartet wer- den. Zubehör Name des Zubehörteils ROTHENBERGER-Artikelnummer Prüfpumpe RP 50-S 60200 Hausanschluss-Prüfset 61340 ROTEST Gasleckortungsspray 400 ml... -
Seite 16: Kundendienst
Kundendienst Die ROTHENBERGER Kundendienst-Standorte stehen zur Verfügung, um Ihnen zu helfen (sie- he Liste im Katalog oder online), und Ersatzteile und Kundendienst werden durch dieselben Standorte angeboten. Bestellen Sie Ihre Zubehör- und Ersatzteile bei Ihrem Fachhändler oder über unsere Service- After-Sales-Hotline: + 49 (0) 61 95 / 800 –... - Seite 31 NOTES...
- Seite 32 ROTHENBERGER Werkzeuge GmbH Industriestraße 7 D-65779 Kelkheim / Germany Telefon +49 6195 / 800 - 0 Telefax +49 6195 / 800 - 3500 info@rothenberger.com rothenberger.com Änderungen und Irrtümer vorbehalten...
