Sicherheitslichtvorhang SLCS* und SLCS*/35
Installation
Die Rückmeldekontakte der externen Schaltelemente müssen bei einer Spannung von
20 V DC und einem Strom von 5 mA einen zuverlässigen Kontakt gewährleisten.
Gefahr!
Lebensgefahr durch Stromschlag
Durch unzureichende Trennabstände kann die sichere Trennung einer SELV/PELV-Versorgung
der Schutzeinrichtung aufgehoben werden. Dies kann zu einer lebensgefährlich hohen Span-
nung am Gerät führen.
Berücksichtigen sie die Schutzklasse III der Schutzeinrichtung und die erforderliche sichere
Trennung bei der Isolationskoordination der elektrischen Anlage oder Maschine.
Siehe auch IEC 60204, IEC 60664 und IEC 61140 sowie entsprechende nationale Vorschrif-
ten.
Schaltet das externe Schaltelement nicht innerhalb von 200 ms, wird dies als Fehler erkannt
und der sichere Zustand eingenommen.
Soll die Funktion deaktiviert werden, ist der Eingang mit dem Ausgang Status/Select zu brüc-
ken. Ein offener Eingang führt ebenfalls zur Aktivierung der Funktion Relaismonitor.
Eingang Mode A/B
Ist der Eingang offen oder mit 0 V verbunden, arbeitet der Sicherheitslichtvorhang im Mode A.
Zum Wechsel in den Mode B sind die Eingänge mit der Versorgungsspannung 24 V DC zu ver-
binden.
Nach dem Einschalten der Versorgungsspannung wählt die Sender- bzw. Empfängereinheit je
nach anliegender Spannung den Mode A oder Mode B. Es ist darauf zu achten, dass Sender-
und Empfängereinheit im gleichen Mode betrieben werden.
Wechselt während des Betriebs der Pegel am Eingang, so wird dies als Fehler erkannt und das
System wechselt in den sicheren Zustand.
4.4.4
Schaltbeispiele
24 V
0 V

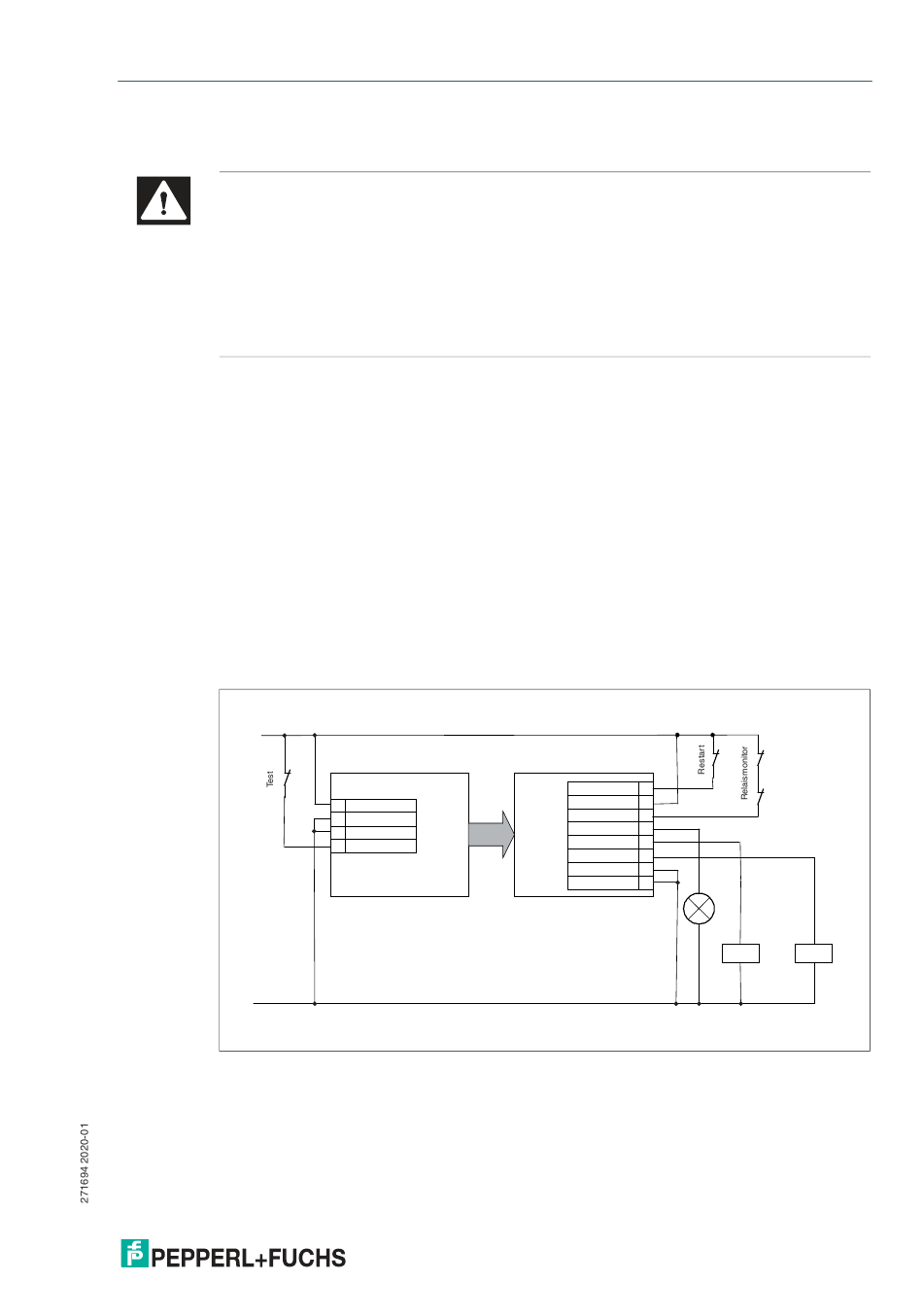

Abbildung 4.6 Anschlussbeispiel mit Restart und Relaismonitor im Mode A
Sendereinheit
24 V
1
Mode A/B
2
0 V
3
Test
4
Empfänger-
Restart
1
einheit
2
24 V
Relaismonitor
3
Status / Select
4
OSSD1
5
OSSD2
6
0 V
7
Mode A/B
8
K2.1
K1.1
K1
K2
23
