Sicherheitslichtvorhang SLCS* und SLCS*/35
Installation
Schutz-
feldhöhe
[mm]
2400
Tabelle 4.1
Die Einschaltzeit nach Strahlunterbrechung ohne Restart-Funktion beträgt zwischen
80 ms ... 200 ms. Die Einschaltzeit hängt von der Zahl der Schutzstrahlen ab.

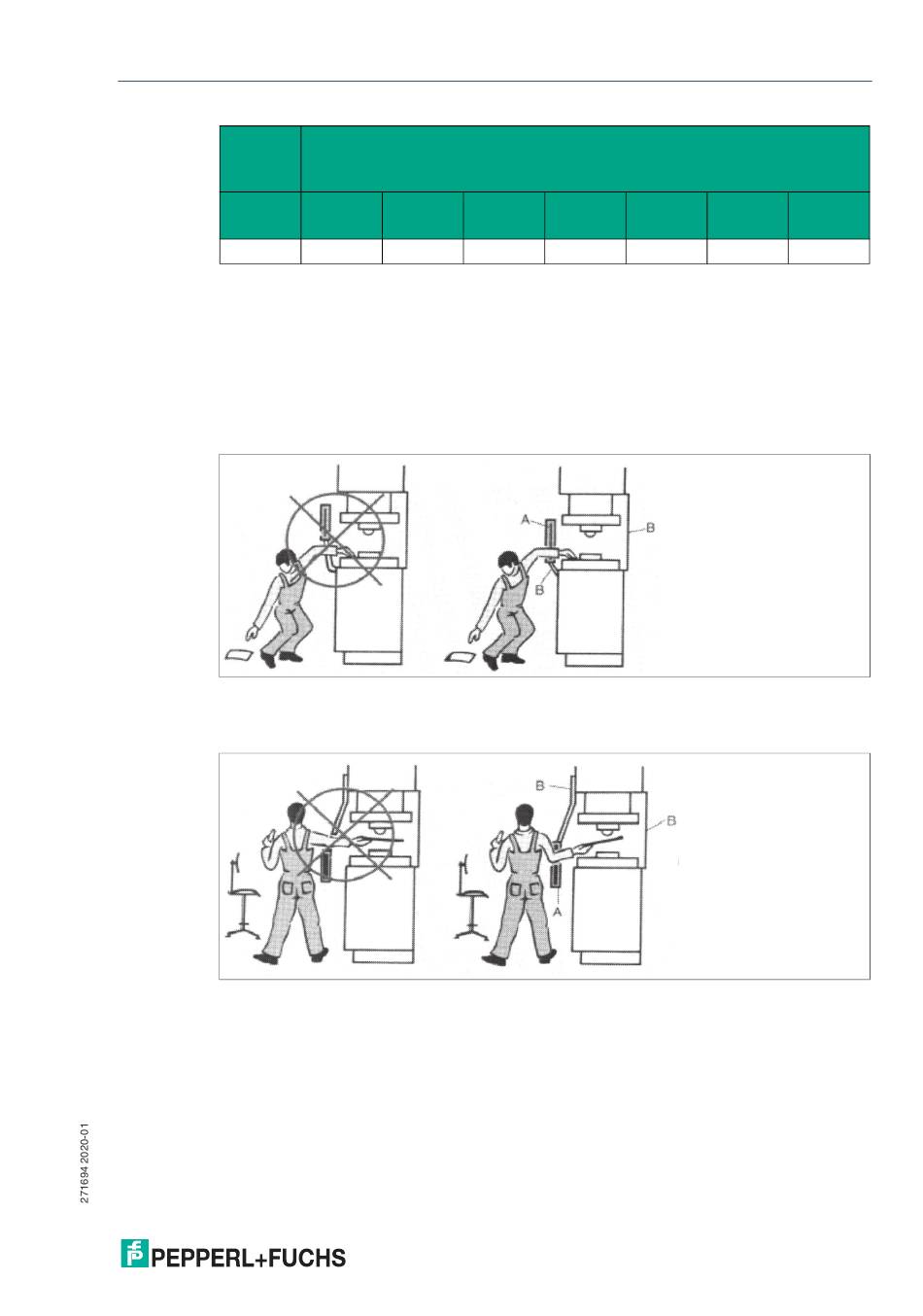

Aufstellhinweise für Sicherheitslichtvorhänge
Die Schutzeinrichtung ist so anzuordnen, dass ein Übergreifen, Untergreifen oder Hintertreten
des Schutzfelds in keinem Fall möglich ist. Sollte der Abstand der Schutzeinrichtung zu groß
sein, so sind weitere Schutzeinrichtungen anzubringen (siehe nachfolgende Beispielabbil-
dung).
Übergreifen
Der Bediener sollte keine Möglichkeit haben, oberhalb des Schutzfeldes, in den Gefahrenbe-
reich hineinzugreifen (A: Schutzfeld, B: mechanischer Schutz).
Hintertreten
Der Maschinenführer darf nicht zwischen den Lichtvorhang und die Gefahrenstelle geraten (A:
Schutzfeld, B: mechanischer Schutz).
Ansprechzeit [ms]
SLCS30-
SLCS14-* SLCS30-*
*/35
-
38
48
Ansprechzeiten der Schutzeinrichtung SLCS
SLCS60-
SLCS60-*
*/35
SLCS90-*
23
28
17
SLCS90-
*/35
17
15
