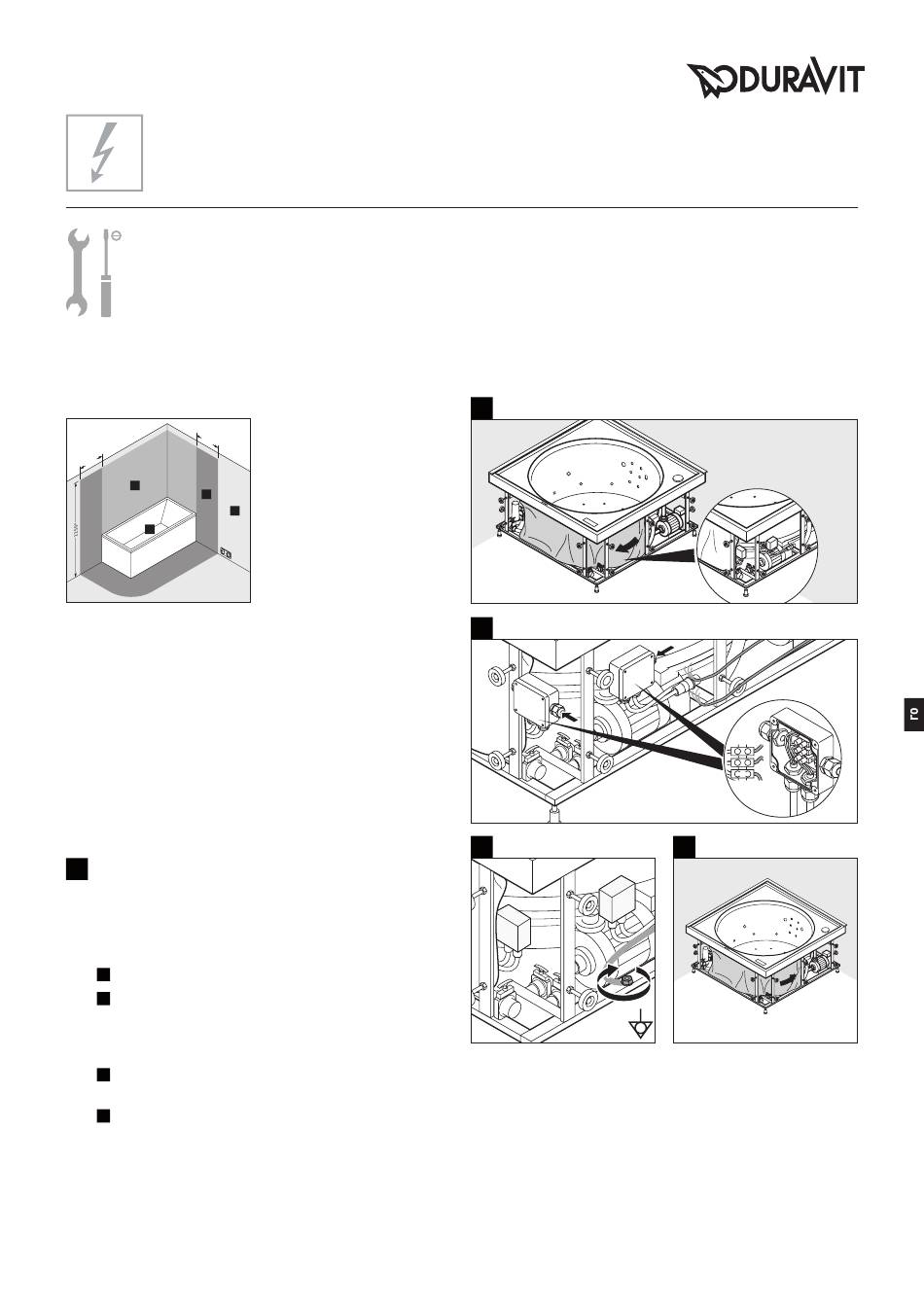

Instalarea electrică
Alimentarea cu energie electrică
Putere nominală maximă element de încălzire
Putere nominală maximă sistemul jacuzzi
Siguranţa
RCD (protecţie contra curenţilor vagabonzi
Întrerupătorul principal de deconectare a
tuturor polilor
Zone de protecţie conform DIN VDE 0100-701
6 0 6 0
0 0
0 0
6 0 6 0
1 1
2 2
3 3
0 0
Preinstalarea
> Pozaţi 2 cabluri fixe de alimentare cu energie
electrică:
• anteconectaţi o siguranţă separată şi un dispozitiv
de protecţie contra curenţilor vagabonzi (RCD)
• anteconectaţi în afara zonelor de protecţie
prevăzute (0 - 2) un întrerupător principal de deco-
nectare a tuturor polilor
• Lăsaţi afară 3 000 mm din cablul de alimentare
> Pozaţi cablul pentru compensarea potenţialului:
• Lăsaţi afară 3 000 mm din cablu
14
racordarea bazinului (figura 14)
INDICAŢIE! A se evita defecţiunile de funcţionare!
• Nu legaţi cablurile cu coliere de cablu.
• Nu pozaţi cablurile de alimentare în paralel cu
cablurile de comandă.
Dacă există, desfaceţi prelata de protecţie.
I
Conectaţi un cablu de alimentare la priza de
II
reţea a încălzirii.
Conectaţi un cablu de alimentare la priza de
reţea a încălzirii.
III Conectaţi cablul pentru compensare potenţial cu
compensarea potenţialului bazinului.
Dacă există, fixaţi din nou prelata de protecţie.
IV
* sau înălţimea perei de duş/
ieşirii de apă amplasate fix cel
mai sus; în funcţie de care se
află în cel mai înalt punct
71xxx xx 8 xx00: 50 Hz, 220 - 240 V AC
71xxx xx 8 xx06: 60 Hz, 220 - 240 V c.a.
3 KW
3 KW
I = 16 A
N
I ≤ 30 mA
ΔN
I
II
III
L
N
PE
IV
POOL_M_BlueMoon_FST_MV-AV/12.03.1.
