Elinstallation
Strömförsörjning
Max. märkeffekt värmeelement
Max. märkeffekt bubbelsystem
Säkring
Jordfelsbrytare (RCD)
Allpolig huvudströmbrytare
Skyddszoner enligt DIN VDE 0100-701
6 0 6 0
0 0
0 0
6 0 6 0
1 1
2 2
3 3
0 0
Förinstallation
> Dra 2 fast förlagda matarledningar för
strömförsörjning:
• anslut via separat säkring och jordfelsbrytare (RCD)
• anslut via allpolig huvudströmbrytare utanför de
angivna skyddszonerna (0-2)
• se till att matarledningen sticker ut 3 000 mm
> Dra en ledning för potentialutjämning:
• se till att ledningen sticker ut 3 000 mm
14

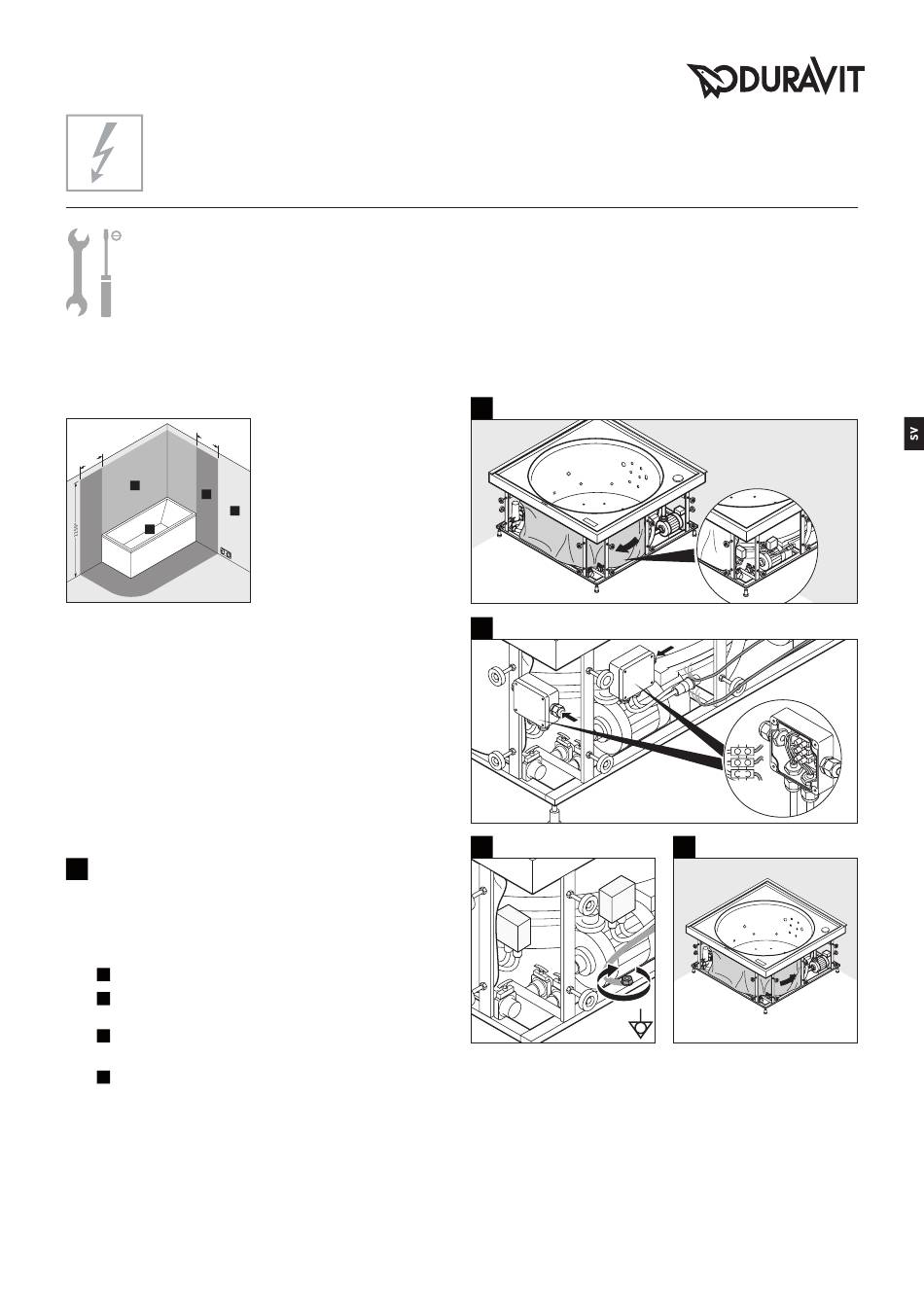

Ansluta poolen (bild 14)
OBS! Undvik funktionsfel!
• Bind inte samman ledningarna med kabelband.
• Dra inte matarledningarna parallellt med styrled-
ningarna.
Om det finns en presenning, lossa den.
I
Anslut en matarledning till värmen.
II
Anslut en matarledning till styrningen.
III Anslut potentialutjämningsledningen till poolens
potentialutjämning.
Om det finns en presenning, sätt på den igen.
IV
* eller höjden på det högst
placerade fasta duschhuvudet/
vattenutloppet; beroende på
vilket som sitter högst
71xxx xx 8 xx00: 50 Hz, 220 - 240 V AC
71xxx xx 8 xx06: 60 Hz, 220 - 240 V AC
3 KW
3 KW
I = 16 A
N
I = 30 mA
N
I
II
III
L
N
PE
IV
