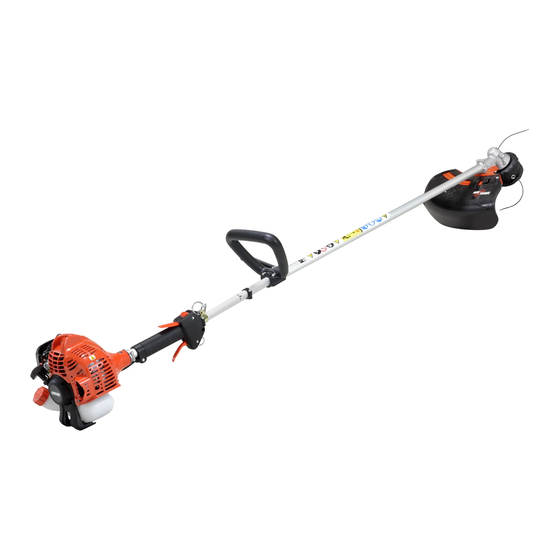

Echo SRM-237 Bedienungsanleitung

Rasentrimmer/motorsense
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 68

Quicklinks

Diese Anleitung herunterladen
1????
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
MANUALE PER L'OPERATORE
MANUAL DE INSTRUCCIONES
OPERATOR'S MANUAL
SRM-237/SRM-237TES
READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR
SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS
INJURY.
LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LESRÈGLES DE
SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN
ISQUE DE BLESSURE GRAVE.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BE
FOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS
RISIKO SCHWERER VERLETZUNGEN.
LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LAVORARE
IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCATA OSSERVANZA
DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICACIONES
PARA UN FUNCIONAMIENTO SEGURO. DE NO HACERLO, PODRÍA
SUFRIR LESIONES GRAVES.
WARNING
AVERTISSEMENT
WARNUNG
AVVERTENZA
ADVERTENCIA
ENGLISH
FRANÇAIS
DEUTSCH
ITALIANO
ESPAÑOL
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Echo SRM-237

Inhaltszusammenfassung für Echo SRM-237

  • Seite 1 ESPAÑOL OPERATOR'S MANUAL MANUEL D'UTILISATION BEDIENUNGSANLEITUNG MANUALE PER L'OPERATORE MANUAL DE INSTRUCCIONES SRM-237/SRM-237TES WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY. AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LESRÈGLES DE SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ...
  • Seite 33 1Notes and rear cover MEMORANDUM...
  • Seite 35 1Couverture FRANÇAIS (Notice originale) MANUEL D'UTILISATION COUPE-HERBE/DÉBROUSSAIL- LEUSE SRM-237 SRM-237TES AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE SECURITÉ. LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN RISQUE DE BLESSURE GRAVE.
  • Seite 67 1Schutzabdeckung DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG RASENTRIMMER/MOTORSENSE SRM-237 SRM-237TES WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.
  • Seite 68 Inhalt Sichere Verwendung des Produkts ..................3 Beschreibung........................8 Bevor Sie beginnen ......................9 Packliste ........................9 Zusammenbau......................10 Rundgriff-Version......................10 U-Griff-Version......................10 Montage des Schutzschilds ..................11 Montage des Nylonfadenkopfs ..................11 Ausrichten der Balance....................11 Bereitstellen des Kraftstoffs ..................12 Bedienung des Motors......................

  • Seite 69: Sichere Verwendung Des Produkts

    Sichere Verwendung des Produkts Sichere Verwendung des Produkts Wichtige Informationen WARNUNG Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Allgemeines zu dieser Bedienungsanleitung  Diese Bedienungsanleitung enthält wichtige Informationen über Montage, Bedienung und Instandhaltung Ihres Produkts. Bitte lesen Sie sie sorgfältig durch, und machen Sie sich mit dem Inhalt vertraut. ...

  • Seite 70: Angemessene Unterweisung

    Sichere Verwendung des Produkts WARNUNG Vibration und Kälte  Es wird vermutet, dass das Raynaud-Syndrom, das die Finger mancher Menschen befällt, durch stark vibrierende Arbeitsgeräte und Arbeiten bei Kälte herbeigeführt wird. Durch stark vibrierende Arbeitsgeräte und dem Arbeiten bei Kälte kann sich ein Prickeln und Brennen bemerkbar machen, dem sich Farblosigkeit und Gefühllosigkeit der Finger anschließen.

  • Seite 71: Schutzausrüstung Tragen

    Sichere Verwendung des Produkts WARNUNG Schutzausrüstung tragen  Tragen Sie beim Arbeiten mit dem Trimmer immer die folgende Schutzausrüstung: 1. Kopfschutz (Helm): schützt den Kopf 2. Gehörschutzbügel oder Ohrenstöpsel: schützen das Gehör 3. Schutzbrille: schützt die Augen 4. Gesichtsschutzschild: schützt das Gesicht 5.

  • Seite 72: Sonstige Kennzeichnungen

    Sichere Verwendung des Produkts Sonstige Kennzeichnungen HINWEIS WICHTIG Kreis mit umgekehrtem Hinweise dieser Art enthalten Tipps Umrahmter Text mit der Überschrift Schrägstrich bedeutet, zur Verwendung, Pflege und Wartung „WICHTIG“ enthält wichtige dass das Dargestellte des Produkts. Informationen zur Verwendung, unzulässig ist. Überprüfung, Wartung und Lagerung des in dieser Anleitung beschriebenen Produkts.

  • Seite 73: Sicherheitsaufkleber

    Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Nicht in Räumen mit Garantierter schlechter Belüftung Schallleistungspegel verwenden Achtung, Brandgefahr Motorstart Achtung, Stromschlag-Gefahr Kraftstoffpumpe Sicherheitsaufkleber  Die in dieser Anleitung beschriebenen Produkte sind mit dem unten dargestellten Sicherheitsaufkleber versehen. Machen Sie sich die Bedeutung des Sicherheitsaufklebers bewusst, bevor Sie das Produkt verwenden.

  • Seite 74: Beschreibung

    Beschreibung Beschreibung Winkelgetriebe Ermöglicht es, den Winkel der 10. Stoppschalter Schiebeschalter, der oben am Gehäuse Rotationsachse zu andern. des Gashebels montiert ist. Schalter für den Betrieb Schneidvorrichtung Nylonfadenkopf zum Schneiden nach vorn auf „RUN", zum Stoppen des Motors nach von Gras und Unkraut. hinten auf „STOP"...

  • Seite 75: Bevor Sie Beginnen

    Bevor Sie beginnen Bevor Sie beginnen Packliste  Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten.  Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts.  Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind. 1.

  • Seite 76: Zusammenbau

    Bevor Sie beginnen Zusammenbau WARNUNG  Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Produkt korrekt zusammenbauen. Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen führen. Rundgriff-Version Befestigung des Rundgriffs Befestigen Sie den Rundgriff (A) und die Halterung (C) am Antriebswellenrohr.

  • Seite 77: Montage Des Schutzschilds

    Bevor Sie beginnen VORSICHT  Nach dem Zusammenbau muss der Gaszug so eingestellt werden, dass das Kabelende (J) am Vergaser (L) 1 bis 2 mm Spiel hat. K: Muttern Montage des Schutzschilds Befestigen Sie das Schutzschild (A) am Winkelgetriebe und ziehen Sie die 4 Schrauben (B) fest.

  • Seite 78: Bereitstellen Des Kraftstoffs

    Bevor Sie beginnen WICHTIG  Die Körpergröße einer Person kann sich auf das Gerätegleichgewicht auswirken. Manchen Personen ist u. U. nicht möglich, bestimmte Geräte ins Gleichgewicht zu bringen. Fragen Sie Ihren Händler um Rat, wenn es Ihnen nicht gelingt, den Schultergurt an Ihre Körpermaße anzupassen.

  • Seite 79: Kraftstoff

     Gelagerter Kraftstoff altert. Mischen Sie nicht mehr Kraftstoff an, als Sie voraussichtlich innerhalb der nächsten dreißig (30) Tage verbrauchen werden. Kraftstoff  Empfohlenes Mischverhältnis: 50 : 1 (2%) Öl nach ISO-L-EGD Standard (ISO 13738), JASO FC, FD und von ECHO empfohlenes Öl.  Verwenden Sie niemals Zweitaktöl, das für wassergekühlte Motoren oder Motorradmotoren vorgesehen ist.

  • Seite 80: Bedienung Des Motors

    Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Befolgen Sie beim Starten des Motors unbedingt die folgenden Sicherheitsregeln:  Entfernen Sie sich mindestens 3 m von der Stelle, an der die Betankung erfolgte.  Platzieren Sie das Produkt an einem ebenen, gut belüfteten Ort. ...

  • Seite 81: Starten Eines Warmen Motors

    Bedienung des Motors Stellen Sie den Chokehebel (F) auf die Position „Kaltstart" (E). Betätigen Sie die Kraftstoffpumpe (H) so oft (drücken und loslassen), bis sie Kraftstoff angesaugt hat. Halten Sie das Gerät möglichst nahe am Motor (siehe Abbildung), nachdem Sie die Sicherheit des Ortes überprüft haben, und ziehen Sie mehrmals am Startergriff (I).
  • Seite 82 Trimmen Trimmen GEFAHR  Stellen Sie den Motor sofort ab, wenn die Schneidvorrichtung blockiert wird. Wenn die Blockade beseitigt wird und die Schneidvorrichtung plötzlich anläuft, kann es zu schweren Verletzungen kommen.  Verwenden Sie das Produkt niemals ohne den daran befestigten Schutzschild. Von der Schneidvorrichtung abprallende Gegenstände können Unfälle mit schweren Verletzungen verursachen.

  • Seite 83: Trimmen

    Trimmen Verwendung des Schultergurts Hängen Sie den Trimmer immer ordnungsgemäß am Schultergurt auf.  Schnallen Sie den Taillengurt fest. Der Gurt muss eng anliegen.  Befestigen Sie das Gerät am Schultergurt.  Rundgriff-Version Legen Sie den Schultergurt über die linke Schulter, und stellen Sie die Riemen so ein, dass sich die Schnelllöseeinrichtung knapp unterhalb der Hüfte befindet.

  • Seite 84: Skalpieren Und Kantenschneiden

    Trimmen achten Sie darauf, dass Sie das Gerät nur bis zum Zaundraht führen. Ansonsten kann der Faden beim Auftreffen auf den Zaundraht reißen.  Beim Trimmen können Unkrauthalme nacheinander durchgeschnitten werden. Setzen Sie den Nylonfadenkopf immer am unteren Bereich der Pflanze an, da sich die Pflanze sonst evtl.
  • Seite 85 Trimmen  Lassen Sie den Nylonfadenkopf nicht in zähes Unkraut, Bäume oder Zäune eindringen.  Wenn der Nylonfaden in Maschendraht, Zäune oder dichtes Gestrüpp eindringt, kann es passieren, dass abgerissene Fadenstücke gegen den Bediener geschleudert werden. Am besten arbeiten Sie sich so weit wie möglich an das jeweilige Hindernis heran, ohne den Nylonfaden in das Hindernis vordringen zu lassen.

  • Seite 86: Einfaches Trimmen Mit Metallmesser

    Trimmen Einfaches Trimmen mit Metallmesser WARNUNG  Befolgen Sie beim Trimmen die folgenden Anweisungen:  Vergewissern Sie sich, dass die Befestigungsmutter des Messers fest angezogen ist.  Wenn der Schutzschild beschädigt oder gerissen ist, ersetzen Sie ihn durch einen neuen. ...

  • Seite 87: Wartung Und Pflege

    Wartung und Pflege Wartung und Pflege WARNUNG Beachten Sie die folgenden Sicherheitsregeln, wenn Sie das Produkt nach der Verwendung überprüfen bzw. warten:  Schalten Sie den Motor ab und überprüfen bzw. warten Sie das Produkt erst dann, wenn der Motor abgekühlt ist. Andernfalls können Sie sich verbrennen.

  • Seite 88: Wartung Und Pflege

    Wartung und Pflege Reinigen des Luftfilters Schließen Sie den Choke. Lösen Sie die Verriegelung der Luftfilterabdeckung und entfernen Sie die Luftfilterabdeckung (B). Entfernen Sie den Luftfilter (A) (befindet sich unter der Luftfilterabdeckung). Reinigen Sie den Filter von der Vergaserseite durch Abbürsten oder mittels Druckluft.

  • Seite 89: Überprüfen Des Kraftstoffsystems

    Wartung und Pflege HINWEIS Wenn der Vergaser mit der Leerlaufanschlagschraube (T) nicht korrekt eingestellt werden kann, müssen Sie einen autorisierten Vertragshändler kontaktieren. Wartung des Kühlsystems WICHTIG  Um die richtige Motorbetriebstemperatur aufrechtzuerhalten, muss die Kühlluft ungehindert den Zylinderrippenbereich durchströmen können. Durch diesen Luftstrom wird die Verbrennungswärme vom Motor abgeführt.
  • Seite 90 Wartung und Pflege Überprüfen der Zündkerze Prüfen Sie den Elektrodenabstand. Der korrekte Abstand beträgt 0,6 bis 0,7 mm. Prüfen Sie die Elektrode auf Verschleiß. Prüfen Sie den Isolierkörper auf Öl- oder andere Ablagerungen. Wenn die Zündkerze schmutzig ist, reinigen. Dafür keinen Sandstrahl verwenden.

  • Seite 91: Überprüfen Des Messers

    Wartung und Pflege Kontrollieren Sie die Messer (A) vor der Montage. Überprüfen Sie die Schärfe. Bei stumpfen Messern erhöht sich das Risiko eines Rückschlags. Kleine Risse können sich zu Brüchen entwickeln, so dass Teile des Messers während des Betriebs weggeschleudert werden. Entsorgen Sie gerissene Messer, egal, wie klein der Riss ist.

  • Seite 92: Nylonfaden Einlegen

    Wartung und Pflege Nylonfaden einlegen Schneiden Sie ein Stück Faden auf die empfohlene Länge  2,4 mm Durchm. - 3,5 m Richten Sie die oben am Drehknopf befindlichen Pfeile mit den Ösenöffnungen aus. Fädeln Sie ein Ende des Nylonfadens durch die Öse und schieben Sie den Faden gleich weit durch den Nylonfadenkopf.

  • Seite 93: Hersteller

    Wartung und Pflege Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten. Der Aus-Schalter steht auf „Stop" Auf „Start" stellen Es wurde zuviel Kraftstoff angesaugt Motor nach Wartung Elektrischer Defekt starten Vergaser defekt oder innerlich verklebt Wenden Sie sich an Interner Defekt des Motors.

  • Seite 94: Lagerung

    Wartung und Pflege LAGERUNG Langfristige Lagerung (30 Tage und länger) WARNUNG  Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entweichen können, und nicht in der Nähe von Flammen oder Funken. Brandgefahr. Gehen Sie folgendermaßen vor, wenn Sie das Produkt lange Zeit lagern möchten (30 Tage und länger): Entleeren Sie den Kraftstofftank vollständig im Freien, wobei sich keine feuergefährlichen Gegenstände in der Nähe befinden dürfen.

  • Seite 95: Technische Daten

    Benzin mit mindestens 89 Oktan. Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Öl Ethylalkohol. Motoröl für luftgekühlte Zweitaktmotoren. Öl nach ISO- L-EGD-Norm (ISO 13738), JASO FC, FD und von ECHO empfohlenes Öl. Mischverhältnis 50:1 (2%) Schneidvorrichtung: Nylonfaden-Schneidkopf (Schneidbreite) SF400 (430) Gewinde Linksgewinde M10×1,25...
  • Seite 96 Benzin mit mindestens 89 Oktan. Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Öl Ethylalkohol. Motoröl für luftgekühlte Zweitaktmotoren. Öl nach ISO- L-EGD-Norm (ISOD 13738), JASO FC, FD und von ECHO empfohlenes Öl. Mischverhältnis 50:1 (2 %) Schneidvorrichtung: Nylonfaden-Schneidkopf (Schneidbreite) SF400 (430) Gewinde Linksgewinde M10×1,25...

  • Seite 97: Konformitätserklärung

    * Anforderungen der Richtlinie 2000/14/EG Konformitätsbewertungsverfahren nach ANHANG V SRM-237 SRM-237TES Gemessener dB(A) Schallleistungspegel Garantierter dB(A) Schallleistungspegel Seriennummer U48238001001 bis U48238100000 SRM-237, U48338001001 bis U48338100000 SRM-237TES Tokio, 1. Juli 2021 YAMABIKO CORPORATION Dokumentenbevollmächtigte Europa, welcher autorisiert ist, technischen Unterlagen zusammenzustellen.
