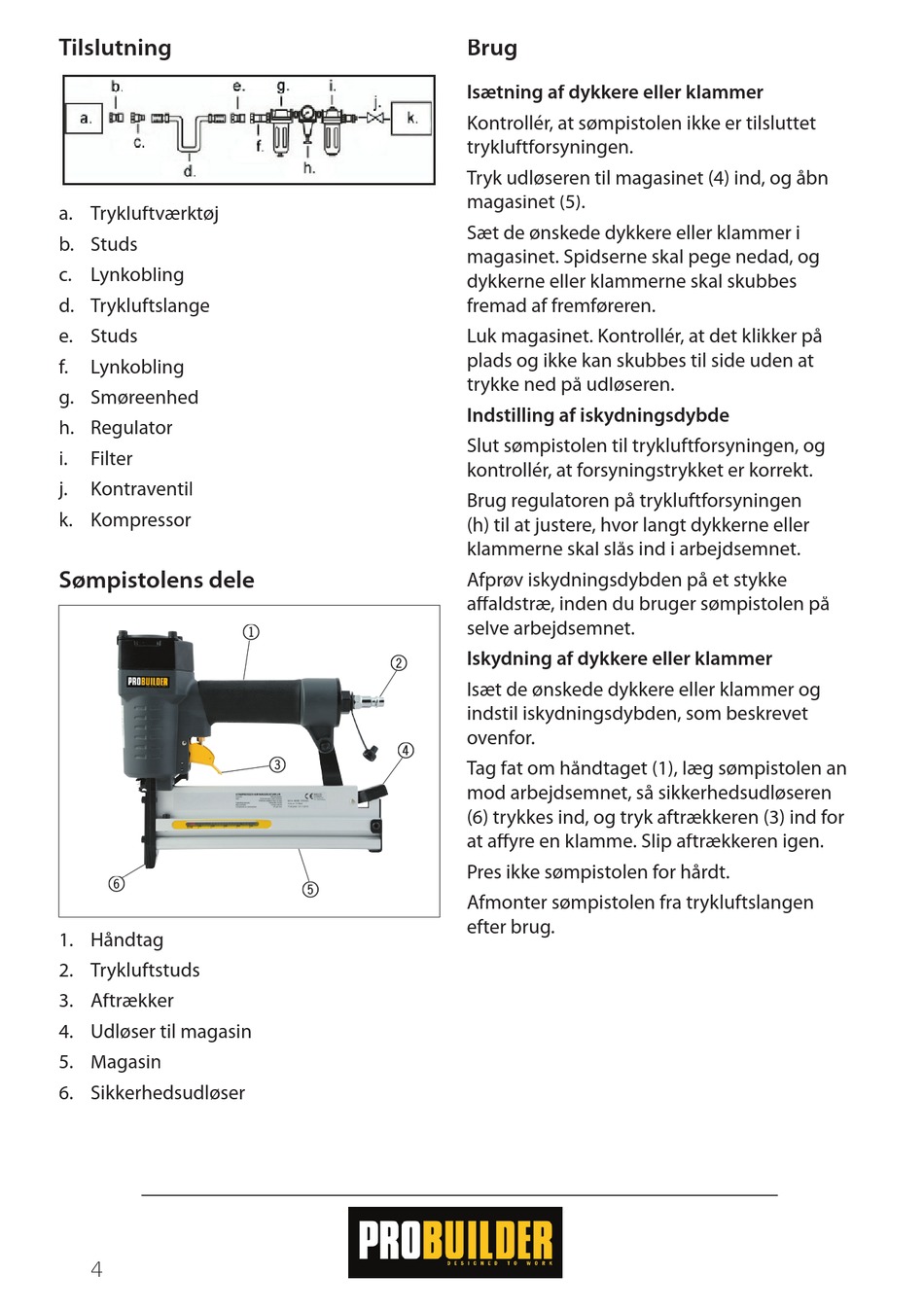

Probuilder 69380 Gebrauchsanweisung Seite 4

Tilslutning
a. Trykluftværktøj
b. Studs
c. Lynkobling
d. Trykluftslange
e. Studs
f. Lynkobling
g. Smøreenhed
h. Regulator
i. Filter
j. Kontraventil
k. Kompressor
Sømpistolens dele
6 6
1. Håndtag
2. Trykluftstuds
3. Aftrækker
4. Udløser til magasin
5. Magasin
6. Sikkerhedsudløser
4
1 1
2 2
4 4
3 3
5 5
Brug
Isætning af dykkere eller klammer
Kontrollér, at sømpistolen ikke er tilsluttet
trykluftforsyningen.
Tryk udløseren til magasinet (4) ind, og åbn
magasinet (5).
Sæt de ønskede dykkere eller klammer i
magasinet. Spidserne skal pege nedad, og
dykkerne eller klammerne skal skubbes
fremad af fremføreren.
Luk magasinet. Kontrollér, at det klikker på
plads og ikke kan skubbes til side uden at
trykke ned på udløseren.
Indstilling af iskydningsdybde
Slut sømpistolen til trykluftforsyningen, og
kontrollér, at forsyningstrykket er korrekt.
Brug regulatoren på trykluftforsyningen
(h) til at justere, hvor langt dykkerne eller
klammerne skal slås ind i arbejdsemnet.
Afprøv iskydningsdybden på et stykke
aff aldstræ, inden du bruger sømpistolen på
selve arbejdsemnet.
Iskydning af dykkere eller klammer
Isæt de ønskede dykkere eller klammer og
indstil iskydningsdybden, som beskrevet
ovenfor.
Tag fat om håndtaget (1), læg sømpistolen an
mod arbejdsemnet, så sikkerhedsudløseren
(6) trykkes ind, og tryk aftrækkeren (3) ind for
at aff yre en klamme. Slip aftrækkeren igen.
Pres ikke sømpistolen for hårdt.
Afmonter sømpistolen fra trykluftslangen
efter brug.
