Im Mikrowellenzähler-Betrieb (MW) erzeugt der Melder einen Alarm, wenn beide
Sensoren, wie oben beschrieben, eine Bewegung erfasst haben, sowie wenn der
Mikrowellensensor innerhalb von weniger als 30 Minuten 16 mal verletzt wurde, ohne
dass der Infrarotsensor dabei ausgelöst wurde.
Achtung: Man sollte darauf achten, eine entsprechende Empfindlichkeit des
Mikrowellen-Kanals einzustellen, denn die Mikrowellen können z. B.
Gipswände, Türen etc. durchdringen, was zur Auslösung von
Falschalarmen führen kann.
Mit Hilfe der LED kann der Errichter die Funktion des Melders überprüfen und die
überwachte Fläche annähernd bestimmen:
− die LED leuchtet rot – Alarmanzeige,
− die LED leuchtet grün – Auslösung des PIR oder MW-Sensors.
Die ersten 30 Sekunden nach dem Einschalten der Spannungsversorgung sind die
Anlaufzeit des Melders, die mit einem schnellen, abwechselnd grünen und roten Blinken
der LED signalisiert wird. Erst nach Ablauf dieser Zeit ist der Melder voll betriebsbereit.
Der Melder kontrolliert seine Speisespannung. Fällt die Spannung für länger als 2
Sekunden unter 9V (±5%) ab, dann wird so lange eine Störung signalisiert, bis die
Mindestspannung 9V (±5%) wieder hergestellt ist.
1. Montage
Der Melder ist für die Montage in Innenräumen bestimmt und kann direkt an der Wand
oder an der mitgelieferten Halterung befestigt werden.
Vor der Montage wird die Platine herausgenommen, und in der hinteren Gehäusewand
werden Schrauben- und Kabeldurchbrüche geöffnet.
Man sollte besonders aufpassen, dass das Pyroelement während der Montage
nicht verschmutzt oder beschädigt wird.
In Abbildung 2 sind typische Anschlussbeispiele der Melder in der EOL (End Of Line
resistor) und 2EOL (Double End Of Line resistor) Konfiguration dargestellt. Der
Widerstand wird im Gehäuseinneren montiert.
Z2 u. Z7- vorprogrammiert als „24h SABOTAGE" –Typ NC
+12V Z1 COM Z2 Z3 COM Z4 COM Z5 Z6 COM Z7 Z8 COM Z9 Z10 COM Z11 Z12
TMP TMP
COM 12V NC NC
Dual-Melder COBALT

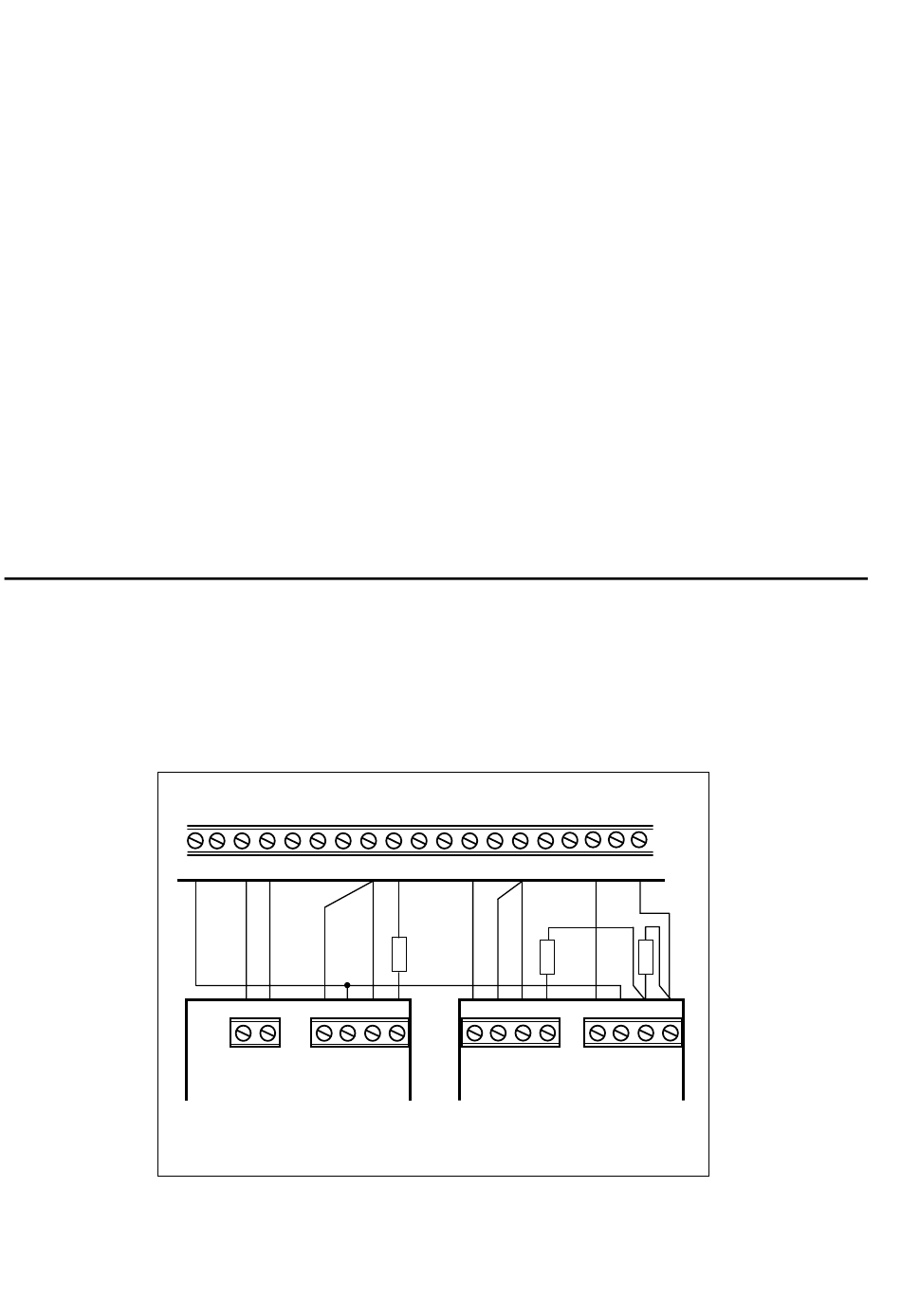

Abb2. Anschlussbeispiel der Dual-Melder
2R
R
WRN WRN TMP TMP
Dual-Melder
COBALT Plus /
COBALT Pro
R
COM 12V NC NC
