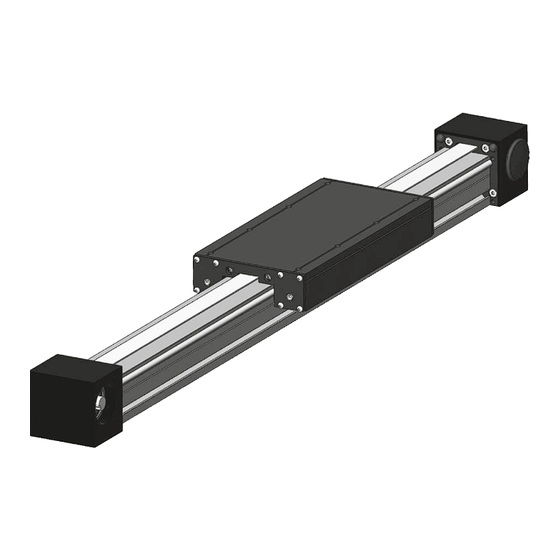

Max GZKR 90 Montageanleitung

Linearachsen
Vorschau ausblenden

Werbung

technik
schafft
vertrauen
Montageanleitung

Werbung

loading

  Andere Handbücher für Max GZKR 90

  Verwandte Anleitungen für Max GZKR 90

Keine ergänzenden Anleitungen

  Inhaltszusammenfassung für Max GZKR 90

  • Seite 1 technik schafft vertrauen Montageanleitung...
  • Seite 2 In der Summe der Eigenschaften besteht die Überlegenheit. Die Überlegenheit eines Systems off enbart sich in der Bewährungs probe des harten Produktions alltags. Die max® GmbH gewährleistet der automatisierten Industrie die denkbar beste Unterstützung als Partner des Unternehmens ó Architekt der Systeme ó...
  • Seite 3 Typen Mit Zahnriemenantrieb Achsentyp MZK 40/60/90 ó Achsentyp MZKD 40/60 ó Achsentyp MZV 60 ó Achsentyp MZKU 90 ó Achsentyp GZKR 90/120 ó Achsentyp GZKS 70/90/120 ó Achsentyp MZS 40/60/90 ó Achsentyp MZSO 60/90 ó Achsentyp MSP 60 (+Pneumatik) ó...
  • Seite 4 Die max® GmbH kann für fehlende oder fehlerhafte Angaben und deren Folgen weder eine juristische Verantwortung noch irgendeine Haftung übernehmen. Die max® GmbH behält sich das Recht vor, ohne Ankündigung die Software oder Hardware oder Teile davon sowie die mitgelieferten Druckschriften oder Teile davon zu verändern oder zu verbessern.
  • Seite 5 Zu dieser Anleitung Die vorliegende Anleitung gilt für folgende Linearachsen: Mit Zahnriemenantrieb und Laufrollenführung Achsentyp GZKR 90/120 mit Antrieb am Achskopf (geschlossene Version) ó Achsentyp MZK 40/60/90 mit Antrieb am Achskopf (offene Version) ó Achsentyp MZKD 40/60 mit gegenläufigen Schlitten ó...
  • Seite 6: Inhaltsverzeichnis

    technik technik schafft schafft vertrauen vertrauen Inhaltsverzeichnis Lineareinheiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1 .
  • Seite 7: Sicherheitshinweise

    technik schafft vertrauen 1. Sicherheitshinweise 1.1. Sicherheit Die Montageanleitung ist Bestandteil der Linearachsen und ist zum Nachschlagen immer griffbereit aufzube- wahren. Die Anleitung ist bei Weitergabe der Linearachsen mitzugeben. Wenden Sie sich unbedingt an den Hersteller, wenn Sie etwas aus der Montageanleitung nicht eindeutig ver- stehen.
  • Seite 8: Spezielle Gefahrenhinweise

    Die zulässigen Zahnriemen- und Spindelkräfte dürfen nicht überschritten werden (siehe Tabelle Seite 11). Dies kann z. B. bei zu großer Motorbeschleunigung oder bei Not-Aus-Brem- sung geschehen. Verwenden Sie nur Originalzahnriemen von max® GmbH. Vorsicht Unsere Planetengetriebe sind mit dem Antriebszapfen über Kupplungen verbunden, die auf die zulässigen Momente abgestimmt sind.
  • Seite 9: Bestimmungsgemäße Verwendung

    technik schafft vertrauen 2. Bestimmungsgemäße Verwendung Linearachsen sind Führungseinheiten ohne Antrieb oder mit integriertem Antrieb. Sie dienen als Betriebsmittel zum Einsatz in industrieller Umgebung. Spezielle Ausführungen für andere Umgebungen sind lieferbar (z. B. Rostschutz, Ex-Schutz). Die Linearachsen dürfen ohne unsere schriftliche Zustimmung weder konstruktiv noch sicherheitstechnisch verändert werden.
  • Seite 10: Anwendervorteile Der Linearachsen Mit Laufrollenführungen

    Ausschlaggebend für den erfolgreichen Einsatz von Linearachsen ist eine hohe mechanische Belastbarkeit von Achse und Schlitten bei hoher Wiederholgenauigkeit. max® Komponenten sind exakt aufeinander abgestimmt und können einfach und kostengünstig zu Systemen kombiniert werden. Sie erhalten alle Komponenten aus einer Hand – Schnittstellenprobleme werden vermieden.
  • Seite 11: Technische Daten

    300 kg 8500 5000 1000 * Anhaltswerte ** siehe Katalog Seite 9 Fx (nominal)= Fx (max) / 2 Schlittenbelastungen sind Anhaltswerte, ausschlaggebend sind Geschwindigkeit und Beschleunigung bezogen auf den speziellen Belastungsfall. Wir beraten Sie gerne. F*LD E*l*192 10F mmE 10F mmE...
  • Seite 12 10000 GZKS 120 200 kg 4160 15000 20000 * Anhaltswerte Fx (nominal)= Fx (max) / 2 Schlittenbelastungen sind Anhaltswerte, ausschlaggebend sind Geschwindigkeit und Beschleunigung bezogen auf den speziellen Belastungsfall. Wir beraten Sie gerne. F*LD E*l*192 10F mmE 10F mmE f = Durchbiegung...
  • Seite 13: Technische Daten Zahnriemenantrieb

    1150 N MSP 060 MZS 060.1 MSP 060.1 50 mm 10 mm 2100 N MZS 090 MZS 090.1 50 mm 10 mm 5200 N Fx (nominal)= Fx (max) / 2 Linearachse Umfang Durchmesser Leerlauf- Antriebs- Geschwindigkeit Geschwindigkeit Riemenscheibe Riemenscheibe moment moment...
  • Seite 14: Technischer Aufbau Der Linearachse

    Die Laufrollen sind nach dem Öffnen der Schrauben über eine Seegerring-Zange (als Zubehör lieferbar) am Exzenter spielfrei einstellbar. Die max. Vorspannung ist erreicht, wenn sich der Schlitten von Hand noch leicht verschieben lässt. Danach ist die Schraube wieder festzuziehen (dazu Bild rechts).
  • Seite 15: Achskopf Mzk

    technik schafft vertrauen 6.6. Achskopf MZK Bei kopfgetriebenen Achsen auf Adapterplatte (siehe 6.5) aufgeschraubt, einteilige Antriebswelle mit integrierter Riemenscheibe – über Sicherungsringe axial fixiert. 6.7. Antriebsblock MZS Bei schlittengetriebenen Achsen auf Schlitten aufgeschraubt, Antriebswelle mit Zahnscheibe integriert und über Sicherungsringe fixiert. Umlenkrollen für Omega-Umlenkung integriert. Alle Wellen sind kugelgelagert. 6.8.
  • Seite 16: Planetengetriebe

    Trägheitsmoment (10D kgmC) pro Nabe 0,0055 0,035 0,143 0,332 Anzugsmoment der Schrauben (Nm) MA Masse pro Nabe (ca.kg) m 0,021 0,067 0,143 0,225 Max. Drehzahl bei V = 30m/s (minLB) nmax 13000 10000 7000 6000 ØDb H / ØDc 14,5 24,5 10,5 11,5 GF (DIN 912) H (Stördurchmesser)
  • Seite 17: Wartungsintervalle

    7. Wartungsintervalle Vorsicht Wartung, Schmierung und Reparatur dürfen nur von Fachpersonal durchgeführt werden, welche die Montageanleitung gelesen und verstanden hat. Nur Originalersatzteile verwenden, da sonst seitens max® GmbH keine Gewährleistung übernommen werden kann. Pos. Teil wöchtenl. monatlich jährlich...
  • Seite 18: Einstellung Der Zahnriemenspannung Mzs / Msp-Achse

    technik schafft vertrauen 9. Einstellung der Zahnriemenspannung MZS / MSP-Achse 1. Das Spannen des Zahnriemens ist an einer Stirnseite der Achse möglich. 2. Schlitten in Endposition schieben. 3. Zahnriemen über die Spannschrauben der Adapterplatte gleichmäßig spannen. 4. Parallelität der Spannplatte zur Adapterplatte prüfen. 5.
  • Seite 19 technik schafft vertrauen Technische Riemendaten: Zahnriemen Zahnteilung Achstyp Gewicht pro Zulässige Vorspannung / N+/-10% Bruchlast / N Meter Riemenspan- (voreingestellt) nung*/ N MZK 040 16 mm 5 mm 48 g 700* 5500 MZS 040 MZK 060 25 mm 5 mm MZS 060 75 g 1150*...
  • Seite 20: Schmierstoffe Und Werkzeuge

    Führungswellen und Laufrollen: ó max®-Öl Omega 580, sehr gut haftend, lebensmittelgeeignet nach FDA ó max®-Öl Spindelfett 085, sehr stabil, lebensmittelgeeignet nach FDA (für Trapez- und Kugelrollspindeln) ó Kugellager und Getriebe sind lebensdauergeschmiert ó Ölpresse für die Trichter-Schmiernippel am Schlitten ó...
  • Seite 21 Trapezgewindespindel: Fx = M/P x 1.480 Maximal zulässige statische Kraft am Achsschlitten begrenzt durch die Festlager: MKR/MTR 60: Fx max = 1150 N Erforderliches Antriebsmoment bei einer definierten Kraft am Achsschlitten: Kugelrollspindel: M = Fx x P x 0,00014 Trapezgewindespindel:...
  • Seite 22: Ersatzteilkomponenten Linearachsen

    technik schafft vertrauen 13. Ersatzteilkomponenten Linearachsen Bestellbeispiel: 090. 300. 1500. Achstyp MZK Profilbreite 090 mm Schlittenlänge 300 mm Gesamtlänge 1500 mm Variante 0 Ersatzteilposition 1.1 13.1 Tragprofil komplett Pos 1 1 Stück Tragprofil............. . Pos 1.1 2 Stück Führungswellen .
  • Seite 23: Schlitten Komplett Pos 5

    technik schafft vertrauen 13.5 Schlitten komplett Pos 5 1 Stück Grundkörper (teils mehrteilig) ......... . Pos 5.1 4/6/8 Stück Exzenter mit Schraube .
  • Seite 24 technik schafft vertrauen Linearachse mit Zahnriemenantrieb am Achskopf MZK060_300_1000_ 0_Bedienungsanleitung Linearachse mit Zahnriemenantrieb am Schlitten MZS060_300_1000_ Bedienungsanleitung...
  • Seite 25 technik schafft vertrauen Linearachse Antrieb über Kugelrollspindel MKR060_300_1000_10 Bedienungsanleitung Linearachse Antrieb pneumatisch MP060_300_1000_0 Bedienungsanleitung...
  • Seite 26 technik schafft vertrauen Linearachse mit verdecktem Zahnriemen MZV060_150_1000_0 Bedienungsanleitung 5.1.1 5.1.2 5.6.1 Linearachse mit Zahnriemen Innenliegende Führungen Schienenführung GZKS_070 Bedienungsanleitung...
  • Seite 27 technik schafft vertrauen Linearachse mit Zahnriemen Innenliegende Führungen Rollenführung GZKR 090 Bedienungsanleitung Linearachse mit Zahnriemen Innenliegende Führungen Rollenführung GZKR 120 Bedienungsanleitung...
  • Seite 28 technik schafft vertrauen Linearachse mit Zahnriemen Innenliegende Führungen Schienenführung GZKS 090 Bedienungsanleitung Linearachse mit Zahnriemen Innenliegende Führungen Schienenführung GZKS 120 Bedienungsanleitung...
  • Seite 29: Getriebe

    Bitte Farbmarkierung beachten! 4. Motor (nach Möglichkeit senkrecht) ohne Kraftaufwand auf das Getriebe aufstecken. Klemmschraube festdrehen. max. Montagekraft (Axialkraft): Getriebe Max Axialkraft / N MPG /MWG /MPD 040 Die 4 Schrauben zur Motorbefestigung über Kreuz MPG /MWG /MPD 060 anziehen.
  • Seite 30: Hinweis

    Die Getriebe sind für jede Einbaulage geeignet. 16. Verwendung im explosionsgefährdeten Bereich Montageanleitung für max® Zahnriemenachsen TypMZK 40/60/90 In Sonderausführung für die Gewährleistung des Explosionsschutzes Die Zahnriemenachsen der Typen MZK, Baugrößen 040, 060 und 090 erfüllen einschließlich ableitfähiger Zahnriemen (wie Zahnriemen des Typs …-M-. (Hersteller: Elatech S.r.l.,Milano)) die Anforderungen an nicht- elektrische Geräte bzw .
  • Seite 31 technik schafft vertrauen Exh Der Explosionsschutz ist durch Anwendung der Zündschutzart (Schutz durch konstruktive Sicherheit) gewährleistet Die Zahnriemenachsen dürfen in explosionsgefährdeten Bereichen zum Einsatz kommen, in denen die Explosionsgefährdung durch Stoffe der Explosionsgruppe IIB (schließt die Explosionsgruppe IIA mit ein) bedingt ist.
  • Seite 32 Die Lager an den Antriebswellen und die Laufrollen im Schlitten müssen monatlich auf außergewöhn- liche Geräusche und der Zahnriemen auf korrekte Zahnriemenspannung überprüft werden. ó Die 4 Trichterschmiernippel am Schlitten sind monatlich mit max®-Öl zu befüllen. ó Die Lebensdauer der Laufrollen von 100.000 km Laufleistung wird sicher erreicht, ó...
  • Seite 33: Transport Und Lagerung

    ó Schmutz ó Korrosion ó Wasser ó Hitze über 80° C ó und aggressiver Atmosphäre max® GmbH Rotäcker 9 D-88271 Wilhelmsdorf Telefon +49 (0) 75 03 / 12 13 +49 (0) 75 03 / 12 17 E-Mail info@max-gmbh.com Internet www.max-gmbh.com...
  • Seite 34: Einbauerklärung

    18. Einbauerklärung Einbauerklärung gemäß EG-Richtlinie 2006/42EG über Maschinen (Anhang II B) Der Hersteller: max® GmbH Rotäcker 9 88271 Wilhelmsdorf erklärt, dass die nachfolgend bezeichnete, „unvollständige Maschine“ aufgrund ihrer Konzipierung und Bau- art sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Maschinenrichtlinien 2006/42/EG entspricht.
  • Seite 35: Problembehebung

    Riemen saugt sich auf Riemenscheibe Silikonspray behandeln Flansch prüfen / schabendes Geräusch im Flansch Kupplungsschraube streift im Gehäuse Kupplungsschraube festziehen axialer Lagerdruck durch zu kurzen Maß prüfen (bei max-Flansch: siehe Flansch Zeichnung Flanschmontage) Zahnriemenscheibe: Kupplungsmontage prüfen erhöhter Lagerverschleiß axialer Lagerdruck durch falsche...
  • Seite 36: Notizen

    technik schafft vertrauen 20. Notizen...
  • Seite 37 technik schafft vertrauen Notizen...
  • Seite 38 Unseren Katalog, Preislisten und CAD-Daten max® GmbH Rotäcker 9 finden Sie auf unserer Homepage! D-88271 Wilhelmsdorf www .max-gmbh .com Telefon +49 (0) 75 03 / 12 13 +49 (0) 75 03 / 12 17 E-Mail info@max-gmbh.com Internet www.max-gmbh.com...
