3.1
Mechanische Installation
Beachten Sie bitte die Betriebsanleitung des Messgerätes.
Nach Öffnen des Gerätes besteht die Gefahr der Signalbeeinflussung durch Berührung
der elektronischen Anschlüsse. Dies können Sie durch Abschalten der Versorgungsspan-
nung oder Trennung des Signalstromkreises vermeiden.
3.2
Elektrischer Anschluss
Nehmen Sie die elektrische Installation erst nach dem Anbau an den Prozess vor.
Verbinden Sie die elektrischen Anschlüsse bei abgeschalteter Versorgungsspannung.
4
Betrieb
Während des Betriebes sind außer den einzuhaltenden Druck- und Temperaturgrenzen
keine weiteren Besonderheiten zu beachten.
4.1
Nullpunkteinstellung
Nehmen Sie die Nullpunkteinstellung des Messgerätes und des Drehwinkelmessumfor-
mers getrennt voneinander vor.
4.1.1
Nullpunktkorrektur
Durch die Montage oder die Einbaulage
können Nullpunktabweichungen entstehen.
Messgeräte mit Mikroverstellzeiger korrigie-
ren Sie im drucklosen Zustand mittels der
Stellschraube auf der Zeigernabe (siehe
Abbildung 2). Genauso korrigieren Sie ein-
satz- oder alterungsbedingte Verschiebun-
gen des Nullpunktes.
BA_057_2019-05_10.00 Drehwinkelmessumformer 81.4

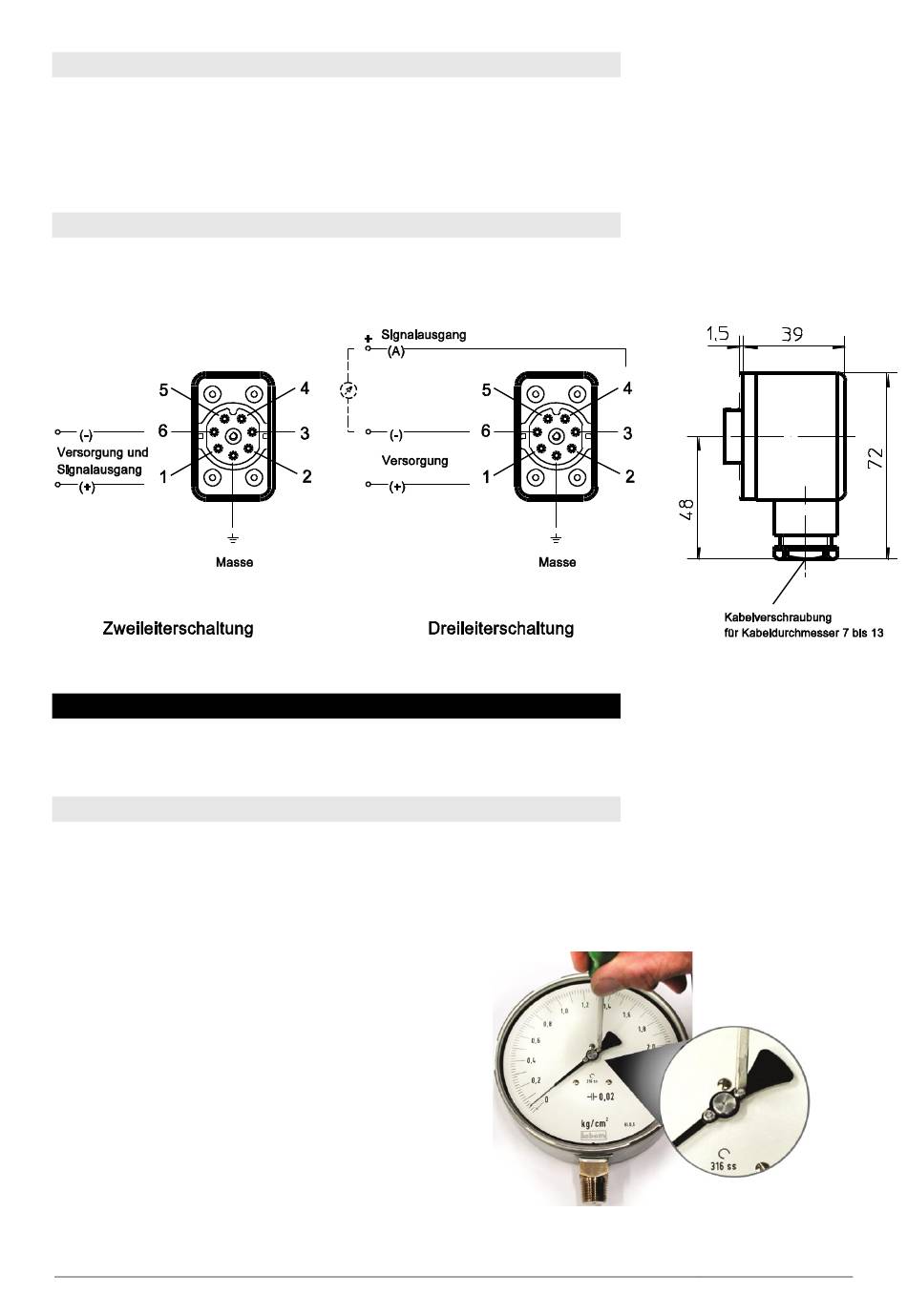

Abbildung 1: Varianten des elektrischen Anschlusses
Abbildung 2: Nullpunktkorrektur
Seite 3/4
