5.2

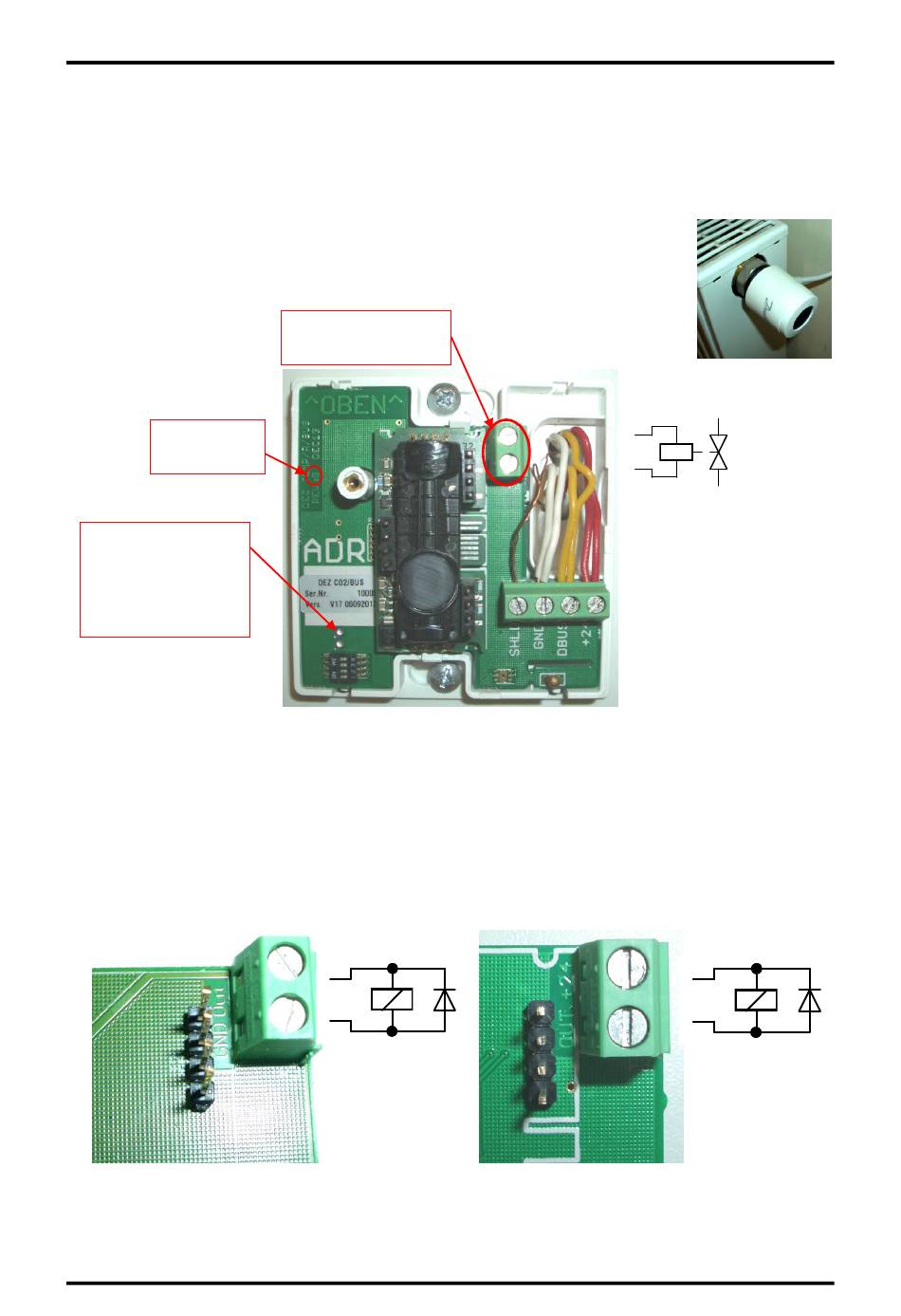

Heiz - Ventil - Anschluss bei Option "O"

Wird der Fühler mit der Option "O" bestellt bzw. geliefert, steht für das Heiz - Ventil
eine zweipolige Klemme zur Verfügung. Diese liefert 24V DC mit maximal 1 Ampere
Nenn - Dauerstrom.
Ist das Ventil ein thermischer Stellantrieb und wird dieses mit einem
Zweiaderkabel direkt an den Fühler angeschaltet, so muss nicht auf
die Polung der Anschlüsse geachtet werden.
24 Volt Heizventil -
Anschluss
Hardware
Revision
Heiz - Ventil -
Statusanzeige
leuchtet grün = on
leuchtet nicht = off
(Sollzustand)
Abbildung der Revision: G
Kommt als Ansteuerung ein Relay zum Einsatz oder werden bei der Verkabelung aus
Kostengründen Adern eingespart, muss darauf geachtet werden, an welcher Klemme
der geschaltete Ausgang (Out) bzw. Plus - und Masse Pol liegt.
Hierbei ist auch darauf zu achten, das ab der Leiterplatten Revision: F der Ausgang
von Plus (PNP) auf Masse (NPN) schaltend geändert wurde, um die Genauigkeit der
Temperaturmessung zu verbessern.
Out
Out
bis Revision: E ab Revision: F (open Collector)
