Montage

Der Fühler ist für die Wandmontage im Innenbereich (IP20) vorgesehen.
Alle Kabelverbindungen sind im spannungslosen Zustand herzustellen!
Die Kabel und das Gerät selbst dürfen nicht in der Nähe von anderen Geräten oder
Kabeln mit hoher Schaltleistung oder hoher Spannung (z.B. Zündtransformatoren)
montiert bzw. verlegt werden.
Der Fühler benötigt ein abgeschirmtes, mindestens dreiadriges Anschlusskabel. Zum
Beispiel J-Y(ST)Y 2x2x0.8
Die Kabelabschirmung muss auf beiden Anschlussseiten geerdet bzw. aufgelegt
werden. Am Sensor selbst ist hierfür bei der letzten Gerätegeneration eine 4.
Anschlussklemme hinzugekommen.

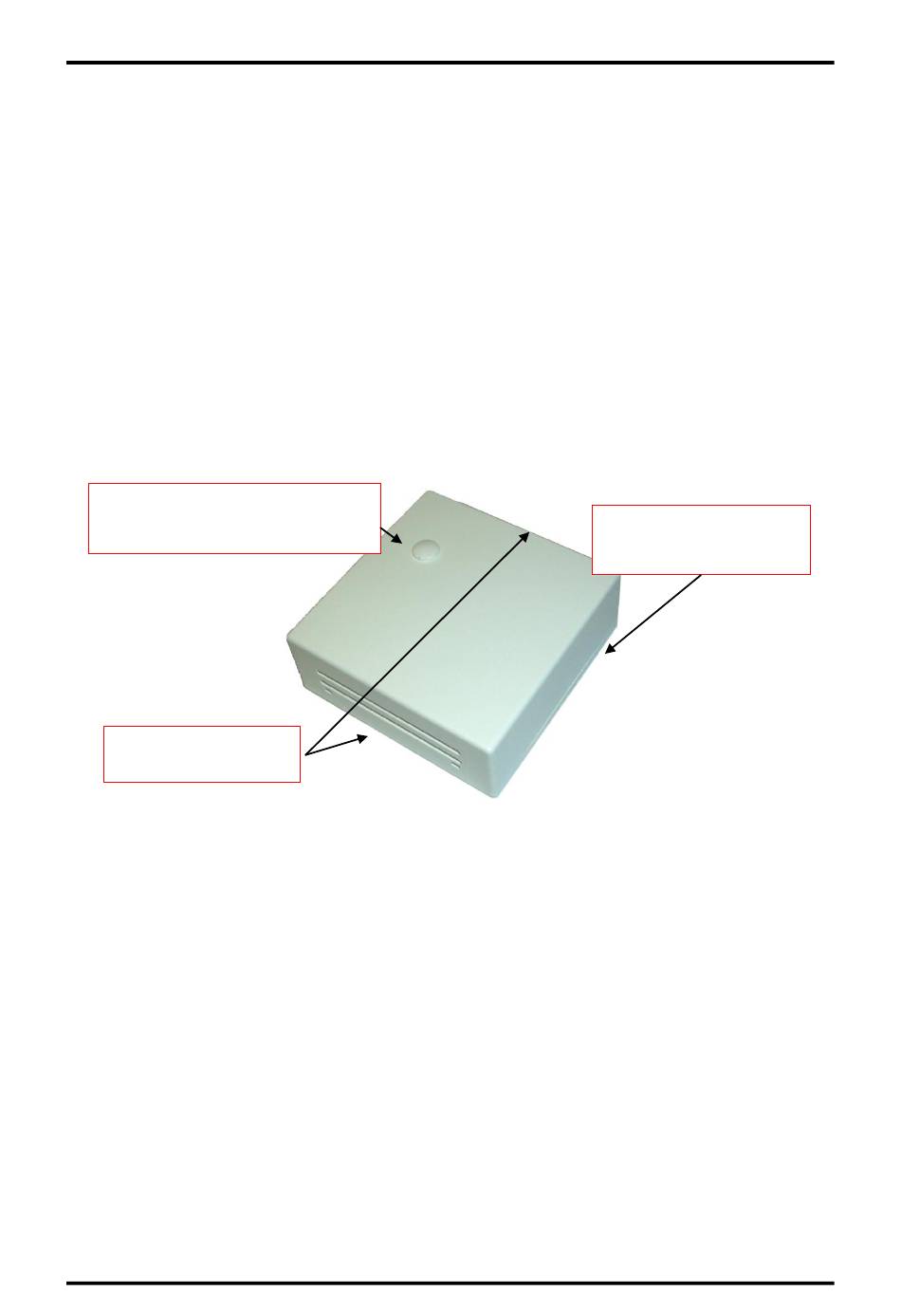

Unter- und Oberteil mit Schraube
verbunden, Lieferung erfolgt inkl.
weiße Abdeckkappe
Durchlüftungsschlitze
unten und oben.
2.1

Montageort

Der Montageort des Fühlers sollte so gewählt werden, dass dieser die aktuelle
Raumtemperatur ohne Störgrößen erfassen kann. Dies ist notwendig, damit die
Raumtemperaturregelung des
Damit dies unbeeinflusst von Störungen wie Beleuchtung (z.B. Strahlern), direkter
Sonneneinstrahlung, geöffneten Türen oder Fenstern bzw. Klimaanlagenlüfter
geschieht, muss der Abstand zu diesen so groß wie möglich gewählt werden und in
einer Höhe von 1,5 bis 2 Meter liegen.
Die Durchlüftungsschlitze oben und unten müssen zur besseren Luftdurchströmung
frei zugänglich bzw. nicht abgedeckt sein.
Außerdem sollte der Temperaturfühler auch nicht in der Nähe von Heizelementen
bzw. Heizkörpern eingesetzt werden, da diese den Messwert erheblich verfälschen
können.
