Abbildung 5
Erdung des APs
Die Erdung muss vor dem Anschließen der Stromversorgung an den Access Point erfolgen. Die Erdungsleitung
sollte AWG Nr. 8 (Durchmesser 3,26 mm) entsprechen.
1. Entfernen Sie die Isolierung an einem Ende der Erdungsleitung, führen Sie die freigelegte Erdungsleitung in
die mitgelieferte Anschlussklemme ein und drücken Sie beides mit der Crimpzange fest zusammen.
2. Befestigen Sie den Kupferanschlussring mit der mitgelieferten Schraube (M4x6) am Erdungsloch des AP.
Einschalten des APs
Schließen Sie zur Stromversorgung des AP17 Access Point ein für die Verwendung im Freien geeignetes Cat5e-
oder besseres Ethernet-Kabel vom Ethernet-Anschluss des AP17 an den PoE-Anschluss eines 802.3af-konformen
PoE-Injektors oder PoE-Switch an.
Beim Anschließen des Ethernet-Kabels an den Ethernet-Anschluss des AP17 muss die mitgelieferte
Kabelverschraubung zum Abdichten der Verbindung installiert werden.
Führen Sie die folgenden Schritte aus:
1. Schieben Sie die Dichtmutter über das Kabel (ohne RJ45-Anschluss).
2. Schieben Sie den Verschraubungskörper über das Kabel.
3. Befestigen Sie mithilfe eines Crimpwerkzeugs den abgeschirmten RJ45-Anschluss am Ende des Kabels.
4. Entfernen Sie die Schutzkappe vom Ethernet-Anschluss.
5. Stecken Sie den RJ45-Anschluss in den Ethernet-Anschluss.
6. Schieben Sie die Dichtungen in Richtung Verschraubungskörper, bis sie sich im Rücksprung des
Verschraubungskörpers befinden.
7. Schrauben Sie die Dichtmutter auf den Verschraubungskörper. Das Ethernet-Kabel ist jetzt vollständig mit
dem Ethernet-Anschluss des AP17 verbunden.
8. Schließen Sie das andere Ende des Ethernet-Kabels an einen PoE-Anschluss eines 802.3af-konformen
PoE-Injektors oder PoE-Switch an.
Aruba Instant On AP17 Access Points

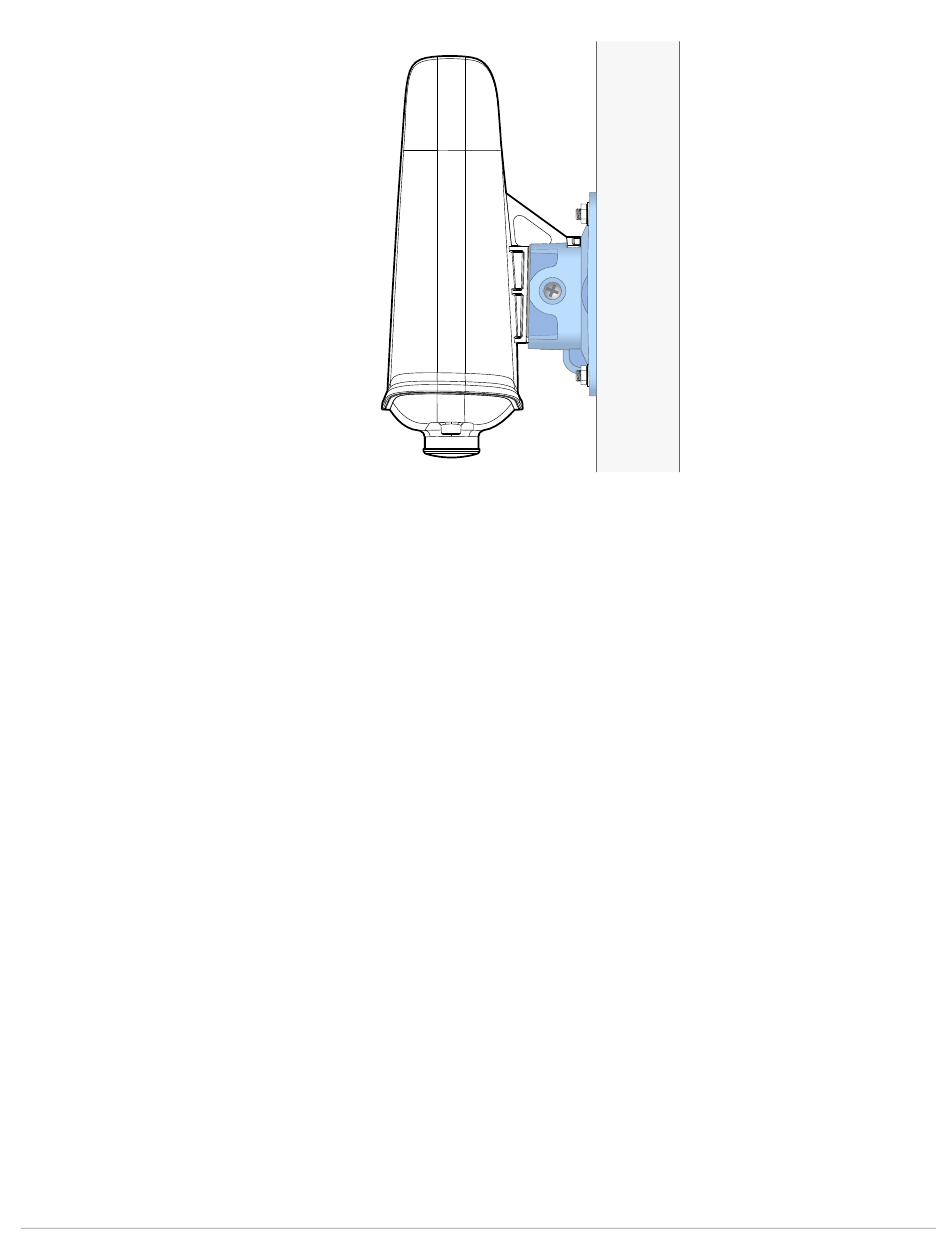

Befestigen des AP an der Montagehalterung (abgeschlossen)
| Installationsanleitung
5
