MONTAGE CHARIOT / TROLLEY ASSEMBLY / MONTAGEANLEITUNG FAHRWAGEN / MONTAJE DEL CARRO / СБОРКА
M8x16
M6x16
(x38)
(x12)
1
M8x16 (x4)
M8 (x4)
4
M8x16 (x8)
M8 (x8)
6
M6x16 (x7)
M6 (x7)
V3 - 23/08/2018
ТЕЛЕЖКИ / MONTAGGIO CARRELLO / MONTAGE TROLLEY
M10x30
M8
M6
(x12)
(x38)
(x1)
2
M6x16 (x5)
M6 (x5)
7
M20
(x2)
(x4)
(x1)

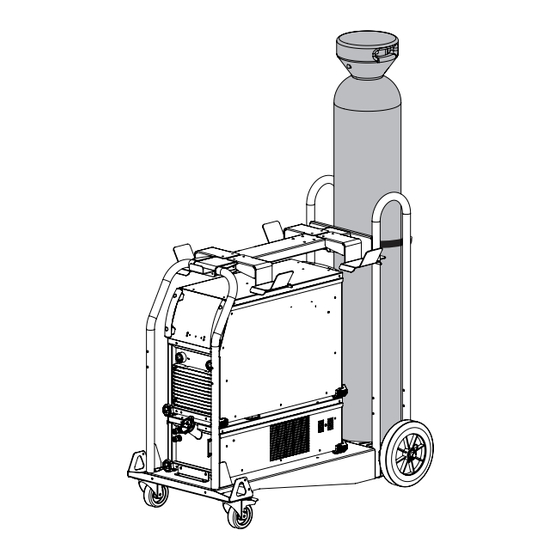

TITAN 400 DC
M6x16 (x9)
M6 (x9)
5
M6x16 (x8)
M6 (x8)
Ø 50 mm
Ø 40 mm
(x2)
(x1)
(x1)
3
ref. 037328
Ø 40 mm
(x1)
M20 (x4)
1
