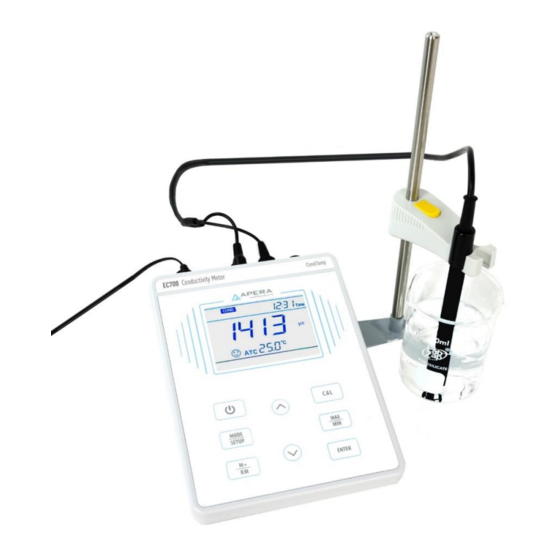

APERA INSTRUMENTS EC700 Bedienungsanleitung
Tisch leitfähigkeitsmessgerät
Verwandte Anleitungen für APERA INSTRUMENTS EC700
Inhaltszusammenfassung für APERA INSTRUMENTS EC700

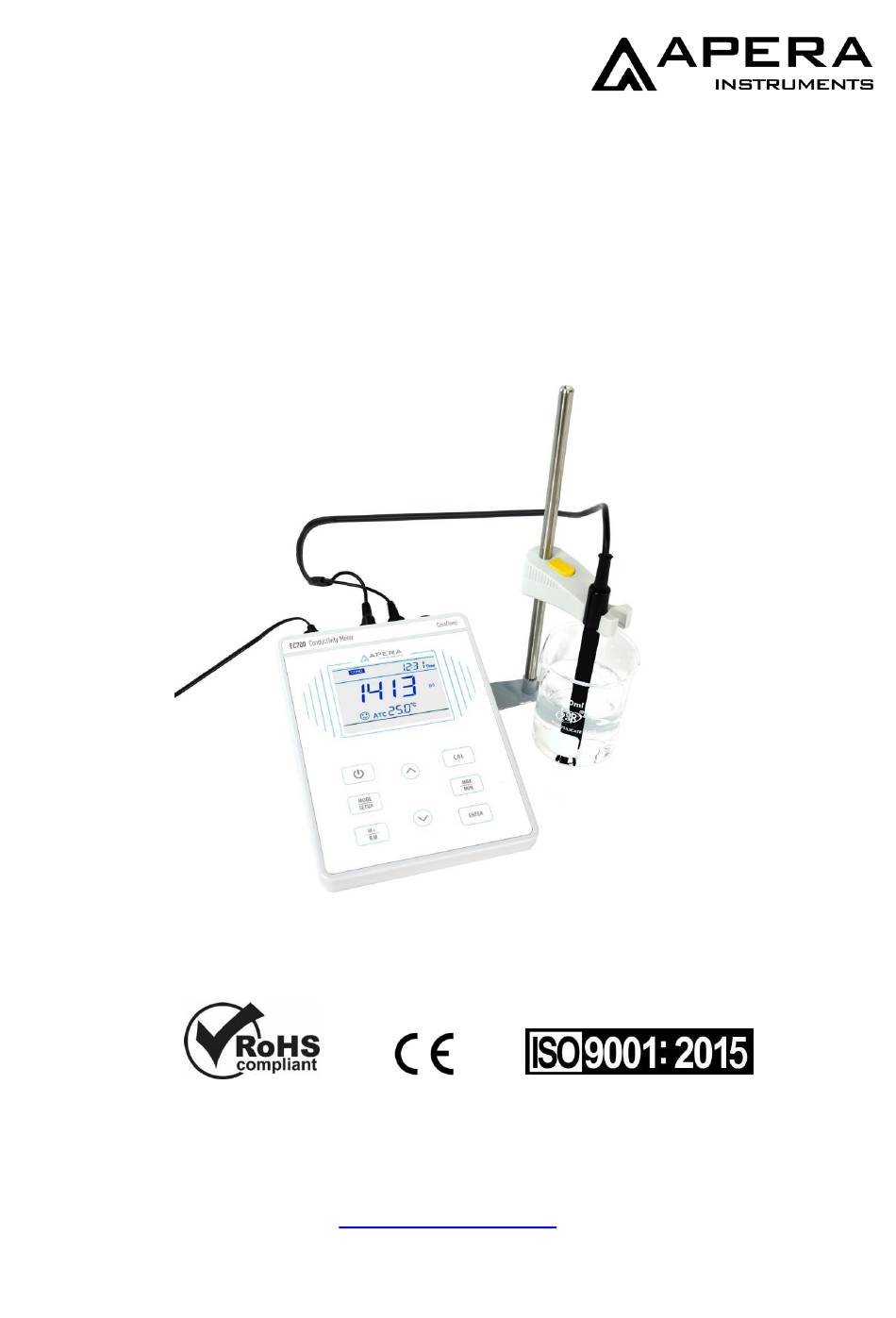

- Seite 1 EC700 Tisch Leitfähigkeitsmessgerät Bedienungsanleitung APERA INSTRUMENTS (Europe) GmbH www.aperainst.de - 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ....................- 3 - Hauptfunktionen ......................- 3 - Lieferumfang ....................- 3 - Technische Daten ..................- 4 - Beschreibung ....................- 5 - LCD Anzeige ........................ - 5 - Tastenfeld ........................- 6 - Anschlüsse ........................- 7 - Anzeige......................... -
Seite 3: Einführung
Einführung Vielen Dank, dass Sie sich für den Kauf eines APERA Instruments EC700 Tisch Leitfähigkeitsmessgerätes entschieden haben! Dieses Gerät bildet eine herausragende Kombination aus fortgeschrittenen Elektronikdesign und Sensortechnologie. Bitte lesen Sie die Bedienungsanleitung sorgfältig, um korrekte Benutzung und Pflege zu gewährleisten. -
Seite 4: Technische Daten
Technische Daten Gesamt: 0 bis 200,0 mS/cm: 0 - 199,9 μS/cm; 200 - 1999 μS/cm; Leitfähigkeits-Messbereiche 2,00 - 19,99 mS/cm; 20,0 - 199,9 mS/cm Gesamt (0-100) g/l: TDS Messbereiche (0-99,9) mg/l; (100-999) mg/l; (1,00-9,99) g/l; (10,0-100,0) g/l 0,1 / 1 μS/cm; 0,01 / 0,1 mS/cm Leitfähigkeits-Auflösung TDS-Auflösung 0,1 / 1 mg/l;... -
Seite 5: Beschreibung
Beschreibung LCD Anzeige Abbildung 1 ① — Symbole für verschiedene Messparameter ② — Messwert ③ — Symbol für vorgeschlagene oder erkannte Kalibrierlösung, Nummerierung der Speicherplätze ④ — Messeinheit ⑤ — Temperatureinheit ⑥ — Messeinheit im Kalibriermodus ⑦ — Symbol für vorgeschlagene oder erkannte Kalibrierlösung, Nummerierung der Speicherplätze, Erinnerungsmeldungen ⑧... -
Seite 6: Tastenfeld
Tastenfeld Abbildung 2 Tastenfeld Operationen: Kurz drücken ----- <1,5 s; Lange drücken----- >1,5 s. Tabelle 1 Tastenfeldfunktionen und Beschreibung Taste Tastendruck Funktionen An/Aus Kurz Messeinheit auswählen: Cond→TDS Kurz lang gedrückt halten um Parametereinstellungen zu starten Lang ... -
Seite 7: Anschlüsse
Anschlüsse Tabelle 2 Anschlüsse Symbol Anschluss Stecker COND Leitfähigkeitselektrode TEMP Temperatursensor Φ2.5 Stecker DC9V DC9V Netzteil Anzeige 4.4.1 Anzeige für stabilen Messwert Wenn das Messgerät einen stabilen, sich nicht ändernden Messwert erfasst, erscheint auf dem Bildschirm ein Smiley Symbol (Abb. 3). Führen Sie weitere Funktionen (Kalibrierung) immer erst aus, wenn die Messung stabil ist. -
Seite 8: Maximalwert/Minimalwert Funktion
Einheit (ph/mV) separat gezählt. Wenn z.B. 20 Leitfähigkeitsmesswerte und 10 TDS Messwerte gespeichert sind, wird im Messmodus “M+30” angezeigt, unabhängig ob gerade die Leitfähigkeit oder TDS gemessen wird; beim Datenabruf von Leitfähigkeitsmesswerten wäre der höchste Wert “RM20”, bei TDS Messwerten “RM10”. Maximalwert/Minimalwert Funktion Diese Funktion zeigt den höchsten oder niedrigsten Wert in einem Messzeitraum an. -
Seite 9: Kalibrierhäufigkeit
steht für zwei Standardlösungen). Tabelle 3 Standardkalibrierlösungen Symbole Standardkalibrierlösung 84 μS/cm 1413 μS/cm 1-4 Punkt Kalibrierung 12,88 mS/cm 111,8 mS/cm 5.3.2 Kalibrierhäufigkeit a) Das Gerät wurde bei der Herstellung bereits kalibriert und kann direkt genutzt werden. b) Wir empfehlen eine Kalibrierung pro Monat. Für eine bessere Genauigkeit oder bei hoher Abweichung von der Referenztemperatur (25°C) sollte einmal pro Woche kalibriert werden. -
Seite 10: Leitfähigkeitsmessung
Leitfähigkeitsmessung 1. Die Elektrode mit destilliertem Wasser spülen und mit sauberen Papiertüchern sanft trocken tupfen. Jetzt kann die Elektrode in die zu messende Flüssigkeit getaucht werden. Rühren Sie die Flüssigkeit behutsam mit der Elektrode. Danach die Elektrode hinstellen, z.B. mit Hilfe des Elektrodenhalters. -
Seite 11: Werkseinstellung
Werkseinstellung Das Gerät kann bei Bedarf auf Werkseinstellungen zurückgesetzt werden (siehe P7). Dadurch werden die Messkonstanten auf theoretische Werte und alle Parameter auf Standardeinstellungen gesetzt. Wenn sich das Gerät bei Messungen oder Kalibrierung abnormal Verhält, kann diese Funktion helfen, Probleme zu beheben, bevor erneut kalibriert und gemessen wird. Beachten Sie, dass ein Zurücksetzen auf Werkseinstellungen irreversibel ist. - Seite 12 Im Messmodus: Drücken Sie um ins Hauptmenü zu gelangen. Drücken Sie oder eine Auswahl zu treffen P1.0→P2.0→…P7 P1 — Zellkonstante (1,0—10,0—0,1) 1. Drücken Sie , um P1 auszuwählen 2. Drücken Sie , 1,0 blinkt auf; Drücken Sie , um den Parameter zu ändern 1,0→10,0→0,1;...
-
Seite 13: Garantie
Yes — Auf Werkseinstellung zurücksetzen. Garantie APERA INSTRUMENTS (Europe) GmbH gewährt auf dieses Produkt eine Garantie von zwei Jahren (sechs Monate auf Elektroden). Die Herstellergarantie beginnt ab dem Erstkaufdatum durch den ersten Endkunden (Rechnungsdatum). Die Garantie umfasst die fehlerfreie Funktion des Geräts.
