4 Messprinzip

Das OPTIMA 7 BIOGAS saugt ein Teilvolumen des Abgases aus dem Verbrennungskanal ab und analysiert
es mittels NDIR- und elektrochemischer Sensoren auf seine Bestandteile.
Druck und Temperatur werden durch die Konstruktion der Abgassonde direkt an deren Sondenspitze
gemessen.

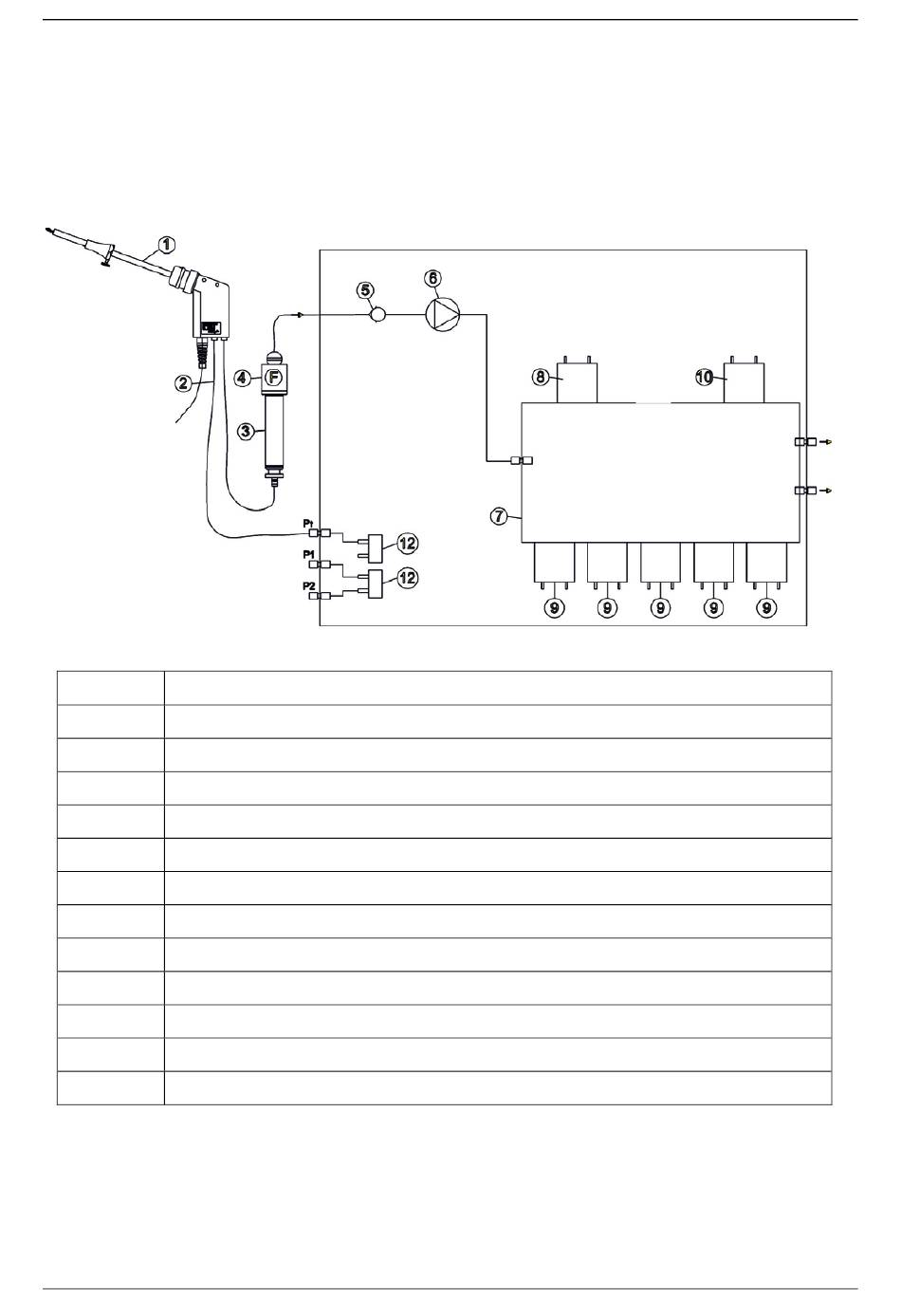

4.1 Gaslaufplan

Position Beschreibung
1 Abgassonde
2 3-fach-Schlauch
3 Kondensatabscheider
4 Filter
5 Rückschlagventil
6 Abgaspumpe
7 Sensorkammer
8 O -Sensor
2
9 weitere elektrochemische Sensoren * (CO, NO
10 CO2/CH4 NDIR Sensor
11 nicht belegt
12 Drucksensor *
* ausstattungsabhängig
