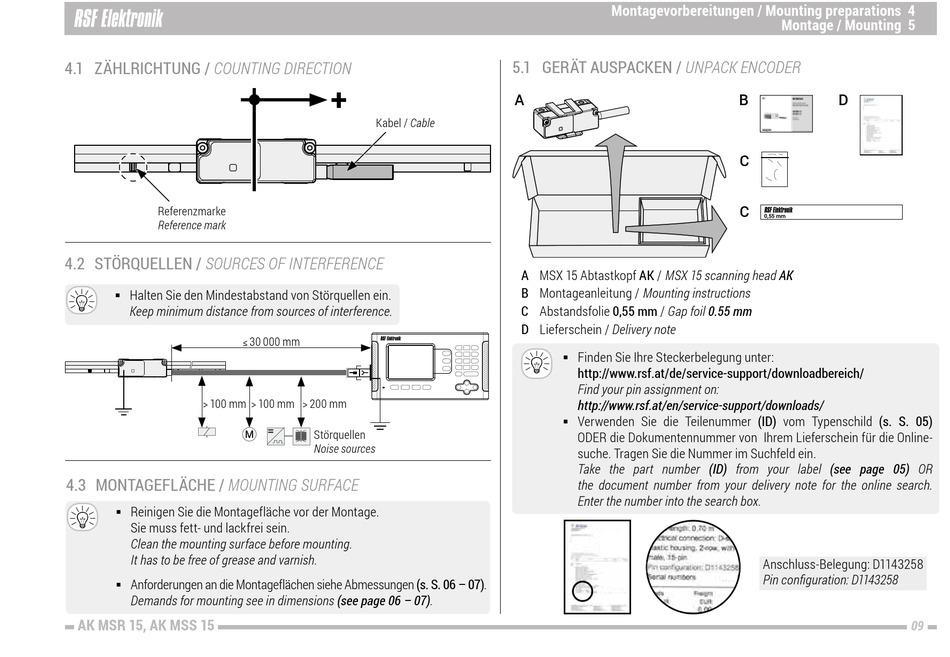

4.1 ZÄHLRICHTUNG / COUNTING DIRECTION
Referenzmarke
Reference mark
4.2 STÖRQUELLEN / SOURCES OF INTERFERENCE
 Halten Sie den Mindestabstand von Störquellen ein.
Keep minimum distance from sources of interference.
≤ 30 000 mm
> 100 mm
4.3 MONTAGEFLÄCHE / MOUNTING SURFACE
 Reinigen Sie die Montagefläche vor der Montage.
Sie muss fett- und lackfrei sein.
Clean the mounting surface before mounting.
It has to be free of grease and varnish.
 Anforderungen an die Montageflächen siehe Abmessungen (s. S. 06 – 07).
Demands for mounting see in dimensions (see page 06 – 07).
AK MSR 15, AK MSS 15
+
Kabel / Cable
> 100 mm > 200 mm
Störquellen
Noise sources
Montagevorbereitungen / Mounting preparations 4
5.1 GERÄT AUSPACKEN / UNPACK ENCODER
A
A MSX 15 Abtastkopf AK / MSX 15 scanning head AK
B Montageanleitung / Mounting instructions
C Abstandsfolie 0,55 mm / Gap foil 0.55 mm
D Lieferschein / Delivery note
 Finden Sie Ihre Steckerbelegung unter:
http://www.rsf.at/de/service-support/downloadbereich/
Find your pin assignment on:
http://www.rsf.at/en/service-support/downloads/
 Verwenden Sie die Teilenummer (ID) vom Typenschild (s. S. 05)
ODER die Dokumentennummer von Ihrem Lieferschein für die Online-
suche. Tragen Sie die Nummer im Suchfeld ein.
Take the part number (ID) from your label (see page 05) OR
the document number from your delivery note for the online search.
Enter the number into the search box.
Montage / Mounting 5
B D
C
C
Anschluss-Belegung: D1143258
Pin configuration: D1143258
