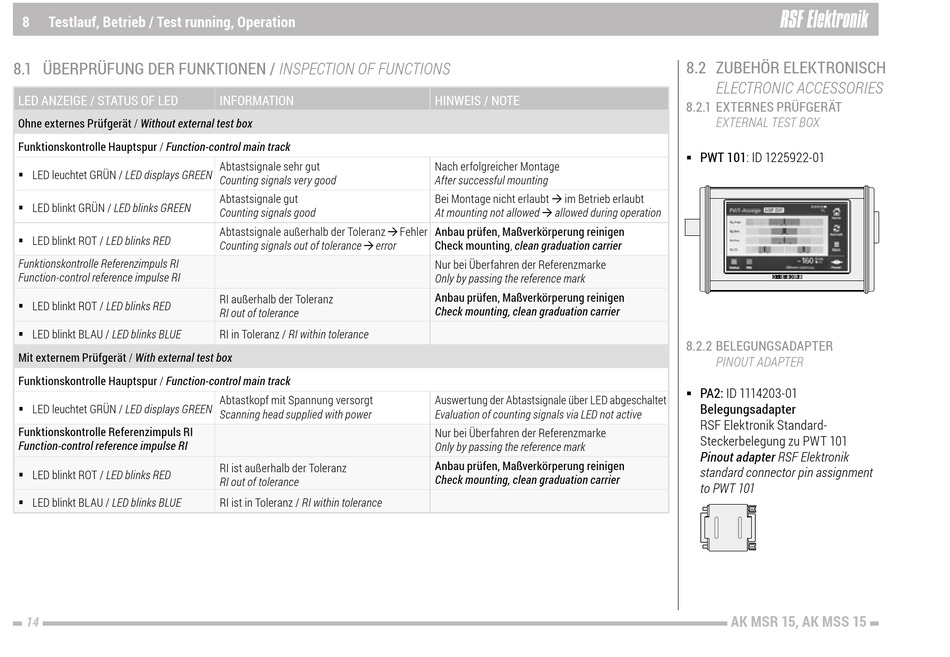

8 Testlauf, Betrieb / Test running, Operation
8.1 ÜBERPRÜFUNG DER FUNKTIONEN / INSPECTION OF FUNCTIONS
LED ANZEIGE / STATUS OF LED
Ohne externes Prüfgerät / Without external test box
Funktionskontrolle Hauptspur / Function-control main track
 LED leuchtet GRÜN / LED displays GREEN
 LED blinkt GRÜN / LED blinks GREEN
 LED blinkt ROT / LED blinks RED
Funktionskontrolle Referenzimpuls RI
Function-control reference impulse RI
 LED blinkt ROT / LED blinks RED
 LED blinkt BLAU / LED blinks BLUE
Mit externem Prüfgerät / With external test box
Funktionskontrolle Hauptspur / Function-control main track
 LED leuchtet GRÜN / LED displays GREEN
Funktionskontrolle Referenzimpuls RI
Function-control reference impulse RI
 LED blinkt ROT / LED blinks RED
 LED blinkt BLAU / LED blinks BLUE
14
INFORMATION
Abtastsignale sehr gut
Counting signals very good
Abtastsignale gut
Counting signals good
Abtastsignale außerhalb der Toleranz  Fehler
Counting signals out of tolerance  error
RI außerhalb der Toleranz
RI out of tolerance
RI in Toleranz / RI within tolerance
Abtastkopf mit Spannung versorgt
Scanning head supplied with power
RI ist außerhalb der Toleranz
RI out of tolerance
RI ist in Toleranz / RI within tolerance
HINWEIS / NOTE
Nach erfolgreicher Montage
After successful mounting
Bei Montage nicht erlaubt  im Betrieb erlaubt
At mounting not allowed  allowed during operation
Anbau prüfen, Maßverkörperung reinigen
Check mounting, clean graduation carrier
Nur bei Überfahren der Referenzmarke
Only by passing the reference mark
Anbau prüfen, Maßverkörperung reinigen
Check mounting, clean graduation carrier
Auswertung der Abtastsignale über LED abgeschaltet
Evaluation of counting signals via LED not active
Nur bei Überfahren der Referenzmarke
Only by passing the reference mark
Anbau prüfen, Maßverkörperung reinigen
Check mounting, clean graduation carrier
8.2 ZUBEHÖR ELEKTRONISCH
ELECTRONIC ACCESSORIES
8.2.1 EXTERNES PRÜFGERÄT
EXTERNAL TEST BOX
 PWT 101: ID 1225922-01
8.2.2 BELEGUNGSADAPTER
PINOUT ADAPTER
 PA2: ID 1114203-01
Belegungsadapter
RSF Elektronik Standard-
Steckerbelegung zu PWT 101
Pinout adapter RSF Elektronik
standard connector pin assignment
to PWT 101
AK MSR 15, AK MSS 15
