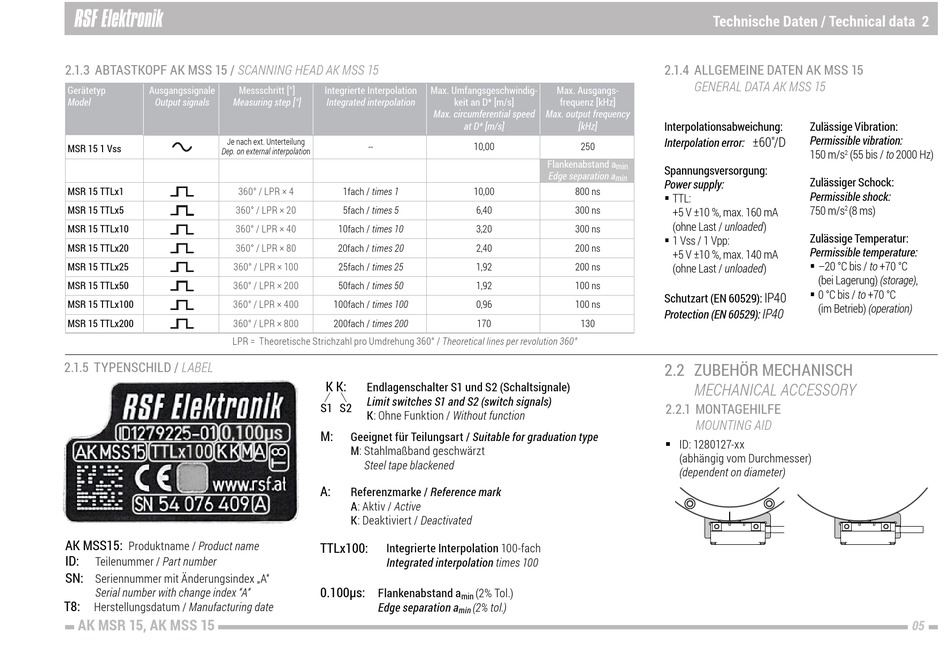

2.1.3 ABTASTKOPF AK MSS 15 / SCANNING HEAD AK MSS 15
Gerätetyp Ausgangssignale Messschritt [°]
Model Output signals Measuring step [°]
Je nach ext. Unterteilung
MSR 15 1 Vss
Dep. on external interpolation
MSR 15 TTLx1 360° / LPR × 4
MSR 15 TTLx5 360° / LPR × 20
MSR 15 TTLx10 360° / LPR × 40
MSR 15 TTLx20 360° / LPR × 80
MSR 15 TTLx25 360° / LPR × 100
MSR 15 TTLx50 360° / LPR × 200
MSR 15 TTLx100 360° / LPR × 400
MSR 15 TTLx200 360° / LPR × 800
LPR = Theoretische Strichzahl pro Umdrehung 360° / Theoretical lines per revolution 360°
2.1.5 TYPENSCHILD / LABEL
AK MSS15:
Produktname / Product name
ID:
Teilenummer / Part number
SN:
Seriennummer mit Änderungsindex „A"
Serial number with change index "A"
T8:
Herstellungsdatum / Manufacturing date
AK MSR 15, AK MSS 15
Integrierte Interpolation Max. Umfangsgeschwindig-
Integrated interpolation keit an D* [m/s]
Max. circumferential speed
at D* [m/s]
-- 10,00
1fach / times 1 10,00
5fach / times 5 6,40
10fach / times 10 3,20
20fach / times 20 2,40
25fach / times 25 1,92
50fach / times 50 1,92
100fach / times 100 0,96
200fach / times 200 170
K K:
Endlagenschalter S1 und S2 (Schaltsignale)
Limit switches S1 and S2 (switch signals)
S1 S2
K: Ohne Funktion / Without function
M:
Geeignet für Teilungsart / Suitable for graduation type
M: Stahlmaßband geschwärzt
Steel tape blackened
A:
Referenzmarke / Reference mark
A: Aktiv / Active
K: Deaktiviert / Deactivated
TTLx100:
Integrierte Interpolation 100-fach
Integrated interpolation times 100
0.100µs:
Flankenabstand a (2% Tol.)
min
Edge separation a (2% tol.)
min
Technische Daten / Technical data 2
2.1.4 ALLGEMEINE DATEN AK MSS 15
GENERAL DATA AK MSS 15
Max. Ausgangs-
frequenz [kHz]
Max. output frequency
Interpolationsabweichung:
[kHz]
Interpolation error:
250
Flankenabstand a
min
Spannungsversorgung:
Edge separation a
min
Power supply:
800 ns
 TTL:
300 ns
+5 V ±10 %, max. 160 mA
(ohne Last / unloaded)
300 ns
 1 Vss / 1 Vpp:
200 ns
+5 V ±10 %, max. 140 mA
200 ns
(ohne Last / unloaded)
100 ns
Schutzart (EN 60529):
100 ns
Protection (EN 60529):
130
2.2 ZUBEHÖR MECHANISCH
MECHANICAL ACCESSORY
2.2.1 MONTAGEHILFE
MOUNTING AID
ID: 1280127-xx

(abhängig vom Durchmesser)
(dependent on diameter)
Zulässige Vibration:
±60"/D Permissible vibration:
150 m/s (55 bis / to 2000 Hz)
2
Zulässiger Schock:
Permissible shock:
750 m/s (8 ms)
2
Zulässige Temperatur:
Permissible temperature:
 –20 °C bis / to +70 °C
(bei Lagerung) (storage),
 0 °C bis / to +70 °C
IP40
(im Betrieb) (operation)
IP40
