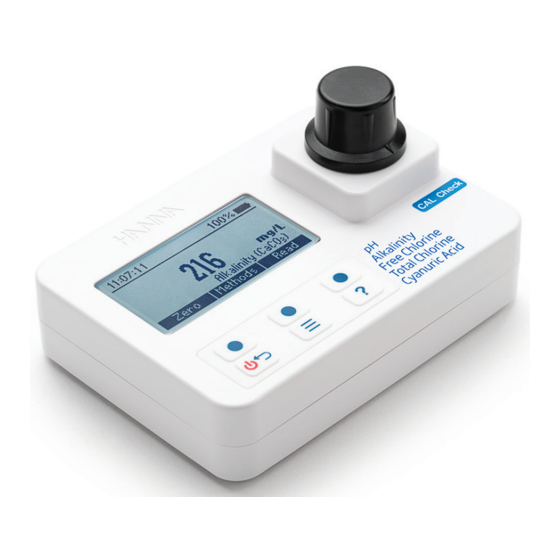

Hanna Instruments HI97104 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Hanna Instruments HI97104
Inhaltszusammenfassung für Hanna Instruments HI97104

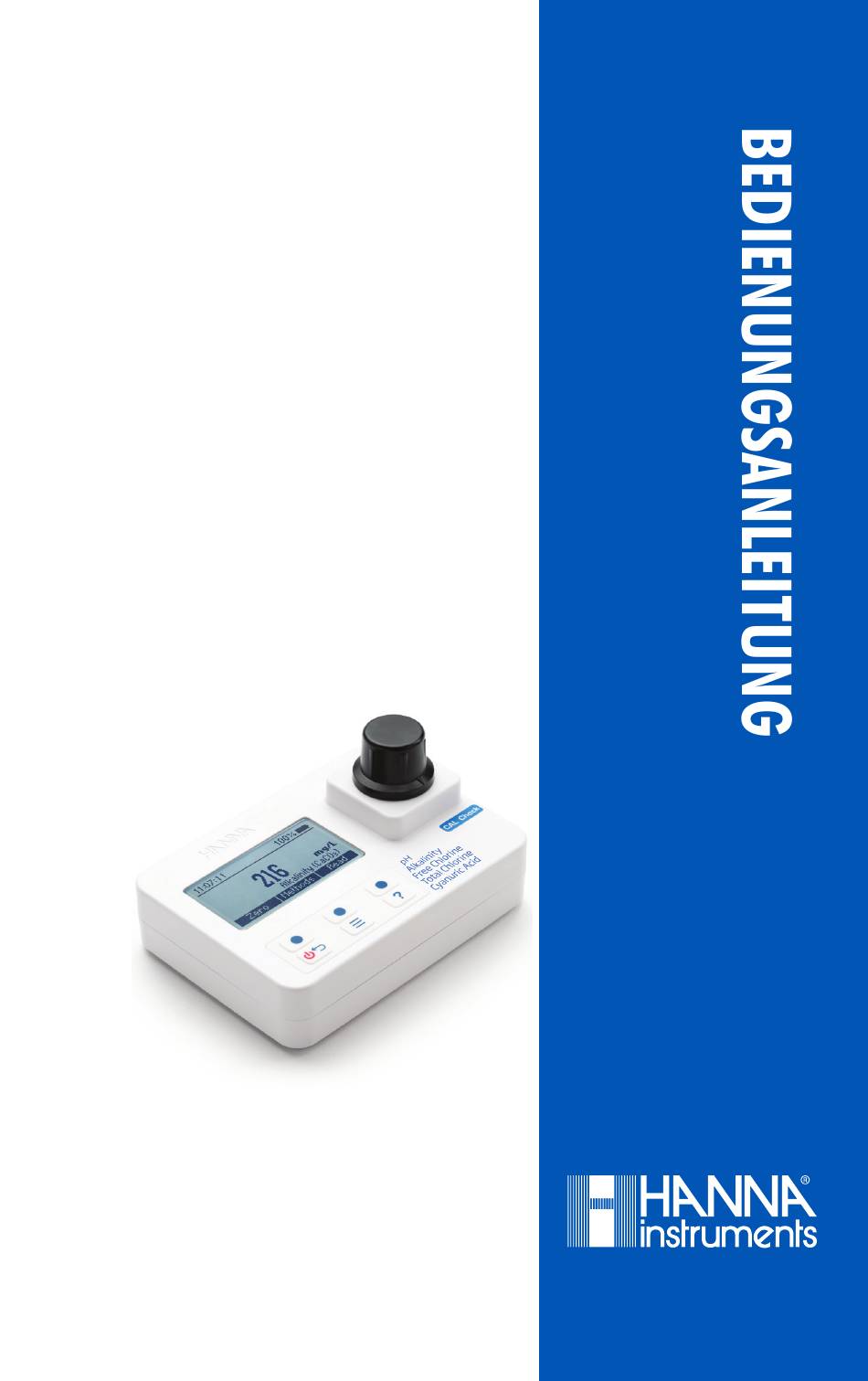

- Seite 1 HI97104 Photometer für pH, Alkalität, freies Chlor, Gesamtchlor und Cyanursäure...
- Seite 2 Dank, dass Sie sich für ein Produkt von Hanna Instruments Sehr geehrter entschieden haben. Kunde, Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie dieses Messgerät verwenden. Dieses Handbuch gibt Ihnen die notwendigen Informationen für den richtigen Gebrauch dieses Messgeräts und eine genaue Vor- stellung von seiner Vielseitigkeit.
-
Seite 3: Inhaltsverzeichnis
ÜBERPRÜFUNG DER LIEFERUNG ................5 SICHERHEITSHINWEISE ..................6 TECHNISCHE DATEN .................... 6 ABKÜRZUNGEN ....................7 BESCHREIBUNG ....................8 BESTIMMUNGSGEMÄSSER GEBRAUCH ............8 ALLGEMEINE BESCHREIBUNG ................. 8 FUNKTIONSBESCHREIBUNG ................9 FUNKTIONSPRINZIP ..................10 DAS OPTISCHE SYSTEM ................11 ALLGEMEINE BEDIENUNG .................. 11 GERÄTEVALIDIERUNG: CAL CHECK™... - Seite 4 BATTERIEWECHSEL ................... 37 ZUBEHÖR ......................38 REAGENZIEN-SETS ..................38 WEITERES ZUBEHÖR ................... 38...
-
Seite 5: Überprüfung Der Lieferung
Nehmen Sie das Gerät und das Zubehör aus der Verpackung und untersuchen Sie es sorgfältig, um sicherzustellen, dass während des Transports keine Schäden entstan- den sind. Benachrichtigen Sie Ihr nächstes Hanna Instruments Kundendienstzentrum, wenn Sie Beschädigungen oder Fehlfunktionen feststellen Jedes HI97104C wird in einer Transportbox mit dem folgenden Zubehör geliefert:... -
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE GEFAHR Die mit diesem Produkt zu verwendenden Chemikalien können bei unsachgemäßem Gebrauch zum Teil Vergiftungen, Organschäden, Ver- ätzungen und Hautreizungen verursachen und korrosiv auf Materialien wirken. • Beachten Sie vor Gebrauch jeder Chemikalie die zugehörigen Sicherheitsdaten- blätter (SDS). Sie finden diese zum Download unter Eingabe der Produktnum- mer auf http://sds.hannainst.com. -
Seite 7: Abkürzungen
Messbereich 0 bis 80 mg/L (als CYA) Auflösung 1 mg/L Cyanursäure ±1 mg/L, ±15% d. Messwerts bei Genauigkeit 25 °C Methode Adaptation d. turbidimetrischen Methode Lichtquelle Leuchtdiode (LED) Wellenlänge 525 nm und 610 nm Wellenbreite 8 nm Messsystem Genauigkeit Wellenlänge ±1,0 nm Lichtdetektor Silizium-Photozelle... -
Seite 8: Beschreibung
BESCHREIBUNG BESTIMMUNGSGEMÄSSER GEBRAUCH HI97104 ist ein tragbares, selbstdiagnostisches Messgerät zur photometrischen Be- stimmung von fünf verschiedenen chemischen Parametern in wässrigen Lösungen: Alkalinität, freies Chlor, Gesamtchlor, Cyanursäure und pH-Wert. ALLGEMEINE BESCHREIBUNG HI97104 verfügt über ein optisches System mit Leuchtdiode (LED) und Schmal- bandinterferenzfilter und ermöglicht genaue und reproduzierbare Messungen. -
Seite 9: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG 1) ON/OFF-Taste 4) Messschacht 6)Batteriefachdeckel Küvetten-Po- 2) Tastatur sitionsmarker 3) LCD Tastaturbelegung Die Tastatur verfügt über 3 direkte und 3 virtuelle Tasten: Virtuelle Taste. Drücken, um die auf dem LCD direkt darüber angezeigte Funktion auszuführen. Ein-Ausschalttaste. Drücken und Halten zum Ein- oder Ausschalten. Kurz drücken um zur vorherigen Anzeige zurückzukehren. -
Seite 10: Funktionsprinzip
FUNKTIONSPRINZIP Die Photometrie basiert auf dem Prinzip, dass die Farbe einer Substanz durch Absorption und Transmission elektromagnetischer Lichtwellen entsteht. Fällt ein Lichtstrahl einer bestimmten Wellenlänge (der Wellenlänge der Komplementärfarbe) und der Intensität Ι auf eine farbige Messprobe, wird ein Teil der Strahlung durch die Moleküle der Messprobe absorbiert, und eine Strahlung der Intensität Ι... -
Seite 11: Das Optische System
DAS OPTISCHE SYSTEM Das interne Referenzsystem des Photometers kompensiert mögliche Drift durch Spannungsschwankungen oder Änderungen der Umgebungstemperatur und bietet eine stabile Lichtquelle. LED-Lichtquellen bieten im Vergleich zu Wolframlampen viele Vorteile. LEDs verfügen über eine erheblich höhere Effizienz und produzieren mehr Licht bei gleichzeitig geringerem Stromverbrauch. - Seite 12 Einen CAL Check ausführen: Hinweis: Der CAL Check gilt nur für die ausgewählte Methode. Freies und Gesamtchlor ver- wenden denselben CAL Check. Taste drücken, um das Menü aufzurufen. Mit CAL Check / Kalibrierung markieren und Wählen drücken. Datum, Uhrzeit und Status des letzten CAL Checks werden angezeigt.
- Seite 13 Nach abgeschlossenem CAL Check wird eine der folgenden Meldungen zusammen mit dem gemessenen Wert angezeigt: - “Bestanden“: Der gemessene Wert liegt innerhalb des zulässigen Bereichs. Eine Kalibrierung ist nicht erforderlich. - “Außerhalb der Spezifikation“ zusammen mit der Option Kalibrieren : Der gemesse- ne Wert liegt nahe dem erwarteten Wert und die Kalibrierung kann durchgeführt werden: Kalibrieren und anschließend Akzept.
-
Seite 14: Glp
Taste drücken, um das Menü aufzurufen. Mit GLP markieren und Wählen drücken. Gute Laborpraxis (GLP) zeigt Datum und Uhrzeit der letzten Kalibrierung (falls verfügbar) oder der Werkskalibrierung an. Um die letzte Kalibrierung zu löschen und auf die Werkskalibrierung zurückzusetzen, Löschen drücken und den Bildschirmanweisungen folgen. -
Seite 15: Einstellungen
EINSTELLUNGEN Taste drücken, um das Menü aufzurufen. Mit Einstellungen markieren und Wählen drücken. Mit die gewünschte Option markieren. Beleuchtung Werte: 0 bis 100 % Ändern drücken und mit die gewünschte Helligkeit der Hintergrundbeleuchtung einstellen. Zur Bestätigung Akzept. - Seite 16 Datumsformat Ändern drücken und mit das gewünschte Datumsformat markieren. Zur Bestätigung Akzept. drücken. Zum Abbrechen ohne Speicherung der neuen Auswahl Taste drücken. Dezimaltrennzeichen Optionen: Komma ( , ) oder Punkt ( . ) Mit der virtuellen Taste die gewünschte Option wählen.
-
Seite 17: Reagenzien / Zubehör
Geräteinformationen Wählen drücken, um Modell, Seriennummer, Firm- ware-Version und ausgewählte Sprache anzuzeigen. Taste drücken, um zum Setup -Menü zurückzukehren. Auf Werk zurücksetzen Wählen drücken, um das Gerät auf Werks- einstellungen zurückzusetzen. Zur Bestätigung Akzept. drücken. Zum Abbrechen Aufheben drücken. REAGENZIEN / ZUBEHÖR Taste drücken, um das Menü... -
Seite 18: Photometer
BATTERIESTATUS Das Gerät führt beim Einschalten einen Selbsttest durch. Während des Tests wird das Hanna -Logo angezeigt. Nach 5 Sekunden wird, sofern der Test erfolgreich ® abgeschlossen wurde, die letzte gewählte Methode angezeigt. Das Batteriesymbol in der rechten oberen Ecke des Bildschirms zeigt den Ladungszustand der Batterie an: •... -
Seite 19: Hinweise Zum Gebrauch Der Reagenzien
HINWEISE ZUM GEBRAUCH DER REAGENZIEN Verwendung von Pulverbeuteln Pulverbeutel mit einer Schere öffnen. Beutel zu einer Tülle formen. Beutelinhalt vollständig in das Gefäß entleeren. Verwendung von Tropfflaschen Um reproduzierbare Ergebnisse zu erzielen, die Tropfflasche einige Male auf den Tisch klopfen und Außenseite der Tropfspitze mit einem sauberen Tuch abwischen. -
Seite 20: Hinweise Zum Gebrauch Der Küvetten
HINWEISE ZUM GEBRAUCH DER KÜVETTEN Gut verschließen : Verschließen Sie die Küvette stets mit dem HDPE-Kunststoff- stopfen und der Kappe, um Kontamination, Auslaufen oder Verdunstung von Substanzen zu vermeiden. Die Küvettenkappe verhindert auch das Eindringen von externem Licht während des Messvorgangs. Für reproduzierbare Ergebnisse achten Sie darauf, die Kappe jeweils gleich fest aufzuschrauben. - Seite 21 Hinweise: • Küvetten müssen bei der Messung außen trocken und frei von Fingerabdrücken, Öl oder Verschmutzungen sein. Küvette daher vor dem Einsetzen mit dem Reinigungstuch HI731318 reinigen. • Schütteln kann Luftblasen erzeugen, welche das Mess- ergebnis verfälschen können. Luftblasen können durch Schwenken oder Klopfen gegen die Küvette entfernt werden.
-
Seite 22: Methodendurchführung
METHODENDURCHFÜHRUNG REAGENZIEN Artikelnummer Beschreibung Menge HI93710-0 pH Reagenz 5 Tropfen REAGENZIEN-SETS HI93710-01 pH Reagenz - 100 Tests HI93710-03 pH Reagenz - 300 Tests Weiteres Zubehör siehe Seite 38. MESSUNG Hinweis: Wenn der Anleitungsmodus ausgeschaltet ist, folgen Sie der untenstehenden Anleitung. Wenn der Anleitungsmodus eingeschaltet ist, drücken Sie nach Auswahl der Methode Messen und folgen Sie den Hinweisen auf der Anzeige. - Seite 23 5 Tropfen HI93710-0 "pH-Reagenz" in die Küvette geben. Kunststoffstopfen und Küvettenkappe aufsetzen und Küvette schwenken. Küvette in den Messschacht einsetzen und sicherstellen, dass der Markierungsstrich der Küvette an der Markie- Markierung rung des Messschachtes ausgerichtet ist. Messen drücken. Das Gerät führt die Messung aus und zeigt den gemessenen pH-Wert an...
-
Seite 24: Alkalinität
ALKALINITÄT REAGENZIEN Artikelnummer Beschreibung Menge HI775S Reagenz für Alkalinität 1 mL HI93755-53 Reagenz zur Entfernung von Chlor 1 Tropfen REAGENZIEN-SETS HI775-26 Reagenz für Alkalinität 25 Tests Weiteres Zubehör siehe Seite 38. MESSUNG Hinweis: Wenn der Anleitungsmodus ausgeschaltet ist, folgen Sie der untenstehenden Anleitung. - Seite 25 Hinweis: Die Anwesenheit von Chlor in der Probe führt zu Inter- ferenzen. Zur Chlorentfernung 1 Tropfen HI93755-53 "Reagenz zur Entfernung von Chlor" zur Probe hinzufügen. Mit der 1-mL-Spritze 1 mL HI775S "Reagenz für Alkalinität" hinzufügen. Kunststoffstopfen und Küvettenkappe aufsetzen. Küvette 5 x wenden. Küvette in den Messschacht einsetzen und sicherstellen, dass der Markierungsstrich der Küvette an der Markie- Markierung...
-
Seite 26: Freies Chlor (Pulver)
FREIES CHLOR (PULVER) Hinweis: Freies und Gesamtchlor müssen einzeln mit jeweils frischer Probenflüssigkeit gemessen werden. REAGENZIEN Artikelnummer Beschreibung Menge HI93701-0 Reagenz für freies Chlor 1 Beutel REAGENZIEN-SETS HI93701-01 Reagenz für freies Chlor 100 Tests HI93701-03 Reagenz für freies Chlor 300 Tests Weiteres Zubehör siehe Seite 38. - Seite 27 Einen Beutel HI93701-0 " Reagenz für freies Chlor" in die Küvette geben. Kunststoffstopfen und Küvettenkappe aufsetzen. Küvette für 20 Sekunden sanft schütteln. Küvette in den Messschacht einsetzen und sicherstellen, dass der Markierungsstrich der Küvette an der Markierung Markierung des Messschachtes ausgerichtet ist. Messen drücken.
-
Seite 28: Freies Chlor (Flüssig)
FREIES CHLOR (FLÜSSIG) Hinweis: Freies und Gesamtchlor müssen einzeln mit jeweils frischer Probenflüssigkeit gemessen werden. REAGENZIEN Artikelnummer Beschreibung Menge HI93701A-F Reagenz A für freies Chlor 3 Tropfen HI93701B-F Reagenz B für freies Chlor 3 Tropfen REAGENZIEN-SETS HI93701-F Reagenzien für freies Chlor 300 Tests Weiteres Zubehör siehe Seite 38. - Seite 29 Küvette schwenken. Mit 10 mL Probenflüssigkeit auffüllen (bis zur Markierung). 10 mL Kunststoffstopfen und Küvettenkappe aufsetzen. Küvette sanft schütteln. Küvette in den Messschacht einsetzen und sicherstellen, dass der Markierungsstrich der Küvette an der Markie- Markierung rung des Messschachtes ausgerichtet ist. Messen drücken.
-
Seite 30: Gesamtchlor (Pulver)
GESAMTCHLOR (PULVER) Hinweis: Freies und Gesamtchlor müssen einzeln mit jeweils frischer Probenflüssigkeit gemessen werden. REAGENZIEN Artikelnummer Beschreibung Menge HI93711-0 Reagenz für Gesamtchlor 1 Beutel REAGENZIEN-SETS HI93711-01 Reagenz für Gesamtchlor 100 Tests HI93711-03 Reagenz für Gesamtchlor 300 Tests Weiteres Zubehör siehe Seite 38. MESSUNG Hinweis: Wenn der Anleitungsmodus ausgeschaltet ist, folgen Sie der untenstehenden Anleitung. - Seite 31 Küvette in den Messschacht einsetzen und sicherstellen, dass der Markierungsstrich der Küvette an der Markierung Markierung des Messschachtes ausgerichtet ist. Messen drücken. Das Display zeigt einen Countdown von 2 Minuten an. Um den Countdown zu umgehen, Messen erneut drücken. Nach Ablauf des Count- downs führt das Gerät die Messung aus und zeigt den gemessenen Wert für Gesamtchlor in mg/L Chlor (Cl ) an.
-
Seite 32: Gesamtchlor (Flüssig)
GESAMTCHLOR (FLÜSSIG) Hinweis: Freies und Gesamtchlor müssen einzeln mit jeweils frischer Probenflüssigkeit gemessen werden. REAGENZIEN Artikelnummer Beschreibung Menge HI93701A-T Reagenz A für Gesamtchlor 3 Tropfen HI93701B-T Reagenz B für Gesamtchlor 3 Tropfen HI93701C-T Reagenz C für Gesamtchlor 1 Tropfen REAGENZIEN-SETS HI93701-T Reagenzien für Gesamtchlor 300 Tests... - Seite 33 3 Tropfen HI93701A-T "Reagenz A", 3 Tropfen HI93701B-T "Reagenz B" und 1 Tropfen HI93701C-T "Reagenz C" in eine leere Küvette geben. Küvette sanft schwenken. Mit 10 mL Probenflüssigkeit auffüllen (bis zur Markierung). 10 mL Kunststoffstopfen und Küvettenkappe aufsetzen. Küvette sanft schütteln. Küvette in den Messschacht einsetzen und sicherstellen, dass der Markierungsstrich der Küvette an der Markierung Markierung...
-
Seite 34: Cyanursäure
CYANURSÄURE REAGENZIEN Artikelnummer Beschreibung Menge HI93722-0 Reagenz für Cyanursäure 1 Beutel REAGENZIEN- SETS HI93722-01 Reagenz für Cyanursäure 100 Tests HI93722-03 Reagenz für Cyanursäure 300 Tests Weiteres Zubehör siehe Seite 38. MESSUNG Hinweis: Wenn der Anleitungsmodus ausgeschaltet ist, folgen Sie der untenstehenden Anleitung. - Seite 35 Ein Becherglas mit 25 mL Probenflüssigkeit füllen (bis zur Markierung) Einen Beutel HI93722-0 "Reagenz für Cyanursäure" hinzugeben und auflösen lassen. Eine zweite Küvette mit 10 mL dieser Lösung füllen (bis zur Markierung). Kunststoffstopfen und Küvettenkappe 10 mL aufsetzen Küvette in den Messschacht einsetzen und sicherstellen, dass der Markierungsstrich der Küvette an der Markierung Markierung des Messschachtes ausgerichtet ist.
-
Seite 36: Fehlermeldungen
FEHLERMELDUNGEN Kein Licht: Die Lichtquelle ist defekt. Externer Lichteinfall: Störung durch Umgebungslicht. Umgedrehte Küvette: Null- und Messproben sind ver- tauscht. Licht zu dunkel: Die Lichtstärke kann nicht reguliert werden. Überprüfen Sie die Probe auf Partikel. Licht zu hell: Lichtstärke für die Messung zu hoch. Über- prüfen Sie die Blindprobe. -
Seite 37: Batteriewechsel
BATTERIEWECHSEL Taste drücken und halten, um das Gerät auszuschalten. Batteriefachdeckel gegen den Uhrzeigersinn drehen, um das Batteriefach zu öffnen. Alte Batterien entfernen und durch 3 neue 1,5-V-AA-Batterien ersetzen. Batteriefachdeckel wieder aufsetzen und im Uhrzeigersinn drehen, um das Batteriefach zu schließen. -
Seite 38: Zubehör
ZUBEHÖR REAGENZIEN-SETS Artikelnummer Beschreibung HI775-26 Reagenz für Alkalität - 25 Tests HI93701-01 Reagenz für freies Chlor - 100 Tests (Pulver) HI93701-03 Reagenz für freies Chlor - 300 Tests (Pulver) HI93701-F Reagenzien für freies Chlor - 300 Tests (flüssig) HI93701-T Reagenzien für Gesamtchlor - 300 (flüssig) HI93710-01 pH-Reagenz - 100 Tests HI93710-03... -
Seite 39: Entsorgung
Zertifikat Alle Geräte von Hanna Instruments sind mit den Europäischen CE-Richtlinien konform. Entsorgung Gerät und Zubehör Entsorgen Sie das Produkt nicht über den Hausmüll sondern über geeignete Recyclingsysteme für elektrische und elektronische Geräte. Gebrauchte Batterien Dieses Produkt enthält Batterien. Um potenzielle Gefahren für Mensch und Umwelt zu vermeiden, entsorgen Sie Batterien nicht über den Hausmüll sondern über geeignete Recyclingsysteme. - Seite 40 Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung gestattet. Hanna Instruments ist eine eingetragene Marke von Hanna Instruments Inc. Das Hanna Instruments Logo und CAL Check sind Marken von Hanna Instruments Inc. * Andere Firmen- und Produktnamen sind Marken oder eingetragene Marken der...
- Seite 41 Hanna Instruments Deutschland GmbH An der Alten Ziegelei 7 89269 Vöhringen p: +49 7306 3579100 f: +49 7306 3579101 e: info@hannainst.de w: www.hannainst.de B_HI97104-2019-04-30...
