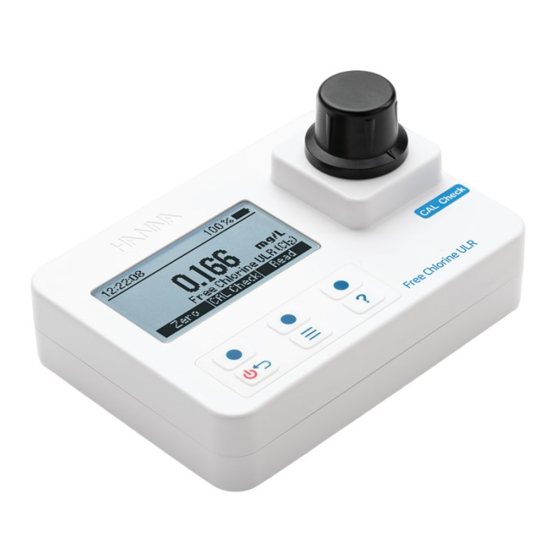

HI97762 Photometer für freies Chlor, ultraniedrig (ULR)
Seite 2
Dank, dass Sie sich für ein Produkt von Hanna Instruments Sehr geehrter entschieden haben. Kunde, Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie dieses Messgerät verwenden. Dieses Handbuch gibt Ihnen die notwendigen Informationen für den richtigen Gebrauch dieses Messgeräts und eine genaue Vor- stellung von seiner Vielseitigkeit.
Nehmen Sie das Gerät und das Zubehör aus der Verpackung und untersuchen Sie es sorgfältig, um sicherzustellen, dass während des Transports keine Schäden entstan- den sind. Benachrichtigen Sie Ihr nächstes Hanna Instruments Kundendienstzentrum, wenn Sie Beschädigungen oder Fehlfunktionen feststellen. Jedes HI97762C wird in einer Transportbox mit dem folgenden Zubehör geliefert:...
SICHERHEITSHINWEISE GEFAHR Die mit diesem Produkt zu verwendenden Chemikalien können bei unsachgemäßem Gebrauch zum Teil Vergiftungen, Organschäden, Ver- ätzungen und Hautreizungen verursachen und korrosiv auf Materialien wirken. • Beachten Sie vor Gebrauch jeder Chemikalie die zugehörigen Sicherheitsdaten- blätter (SDS). Sie finden diese zum Download unter Eingabe der Produktnum- mer auf http://sds.hannainst.com.
TECHNISCHE DATEN Messbereich 0,000 bis 0,500 mg/L (als Cl Auflösung 0,001 mg/L Chlor ±0,020 mg/L, ±3% d. Messwerts bei Genauigkeit (Alle Metho- 25 °C den) Standard Method for the Examination Methode of Water and Wastewater, 18th Edition, 4500-Cl G, kolorimetrisch Lichtquelle Leuchtdiode (LED) Wellenlänge...
NIST National Institute of Standards Leuchtdiode and Technology BESCHREIBUNG BESTIMMUNGSGEMÄSSER GEBRAUCH HI97762 ist ein tragbares, selbstdiagnostisches Messgerät zur photometrischen Be- stimmung von freiem Chlor im ultraniedrigen Messbereich. ALLGEMEINE BESCHREIBUNG Das Photometer HI97762 ist ein kompaktes und vielseitiges Messgerät, das sich sowohl im Labor, also auch im mobilen Einsatz bewährt.
FUNKTIONSBESCHREIBUNG 1) ON/OFF-Taste 4) Messschacht 6)Batteriefachdeckel 2) Tastatur 5) Küvetten-Positions- marker 3) LCD Tastaturbelegung Die Tastatur verfügt über 3 direkte und 3 virtuelle Tasten: Virtuelle Taste. Drücken, um die auf dem LCD direkt darüber angezeigte Funktion auszuführen. Ein-Ausschalttaste. Drücken und Halten zum Ein- oder Ausschalten. Kurz drücken um zur vorherigen Anzeige zurückzukehren.
FUNKTIONSPRINZIP Die Photometrie basiert auf dem Prinzip, dass die Farbe einer Substanz durch Absorption und Transmission elektromagnetischer Lichtwellen entsteht. Fällt ein Lichtstrahl einer bestimmten Wellenlänge (der Wellenlänge der Komplementärfarbe) und der Intensität Ι auf eine farbige Messprobe, wird ein Teil der Strahlung durch die Moleküle der Messprobe absorbiert, und eine Strahlung der Intensität Ι...
DAS OPTISCHE SYSTEM Das interne Referenzsystem des Photometers kompensiert mögliche Drift durch Spannungsschwankungen oder Änderungen der Umgebungstemperatur und bietet eine stabile Lichtquelle. LED-Lichtquellen bieten im Vergleich zu Wolframlampen viele Vorteile. LEDs verfügen über eine erheblich höhere Effizienz und produzieren mehr Licht bei gleichzeitig geringerem Stromverbrauch.
Seite 11
Einen CAL Check ausführen: Hinweis: Der CAL Check gilt nur für die ausgewählte Methode. Freies und Gesamtchlor verwenden denselben CAL Check. Taste drücken, um das Menü aufzurufen. Mit CAL Check / Kalibrierung markieren und Wählen drücken. Datum, Uhrzeit und Status des letzten CAL Checks werden angezeigt.
Seite 12
Nach abgeschlossenem CAL Check wird eine der folgenden Meldungen zusammen mit dem gemessenen Wert angezeigt: - “Bestanden“: Der gemessene Wert liegt innerhalb des zulässigen Bereichs. Eine Kalibrierung ist nicht erforderlich. - “Außerhalb der Spezifikation“ zusammen mit der Option Kalibrieren : Der gemesse- ne Wert liegt nahe dem erwarteten Wert und die Kalibrierung kann durchgeführt werden: Kalibrieren und anschließend Akzept.
Taste drücken, um das Menü aufzurufen. Mit GLP markieren und Wählen drücken. Gute Laborpraxis (GLP) zeigt Datum und Uhrzeit der letzten Kalibrierung (falls verfügbar) oder der Werkskalibrierung an. Um die letzte Kalibrierung zu löschen und auf die Werkskalibrierung zurückzusetzen, Löschen drücken und den Bildschirmanweisungen folgen.
EINSTELLUNGEN Taste drücken, um das Menü aufzurufen. Mit Einstellungen markieren und Wählen drücken. Mit die gewünschte Option markieren. Beleuchtung Werte: 0 bis 100 % Ändern drücken und mit die gewünschte Helligkeit der Hintergrundbeleuchtung einstellen. Zur Bestätigung Akzept.
Seite 15
Datumsformat Ändern drücken und mit das gewünschte Datumsformat markieren. Zur Bestätigung Akzept. drücken. Zum Abbrechen ohne Speicherung der neuen Auswahl Taste drücken. Dezimaltrennzeichen Optionen: Komma ( , ) oder Punkt ( . ) Mit der virtuellen Taste die gewünschte Option wählen.
Geräteinformationen Wählen drücken, um Modell, Seriennummer, Firm- ware-Version und ausgewählte Sprache anzuzeigen. Taste drücken, um zum Setup -Menü zurückzukehren. Auf Werk zurücksetzen Wählen drücken, um das Gerät auf Werks- einstellungen zurückzusetzen. Zur Bestätigung Akzept. drücken. Zum Abbrechen Aufheben drücken. REAGENZIEN / ZUBEHÖR Taste drücken, um das Menü...
BATTERIESTATUS Das Gerät führt beim Einschalten einen Selbsttest durch. Während des Tests wird das Hanna -Logo angezeigt. Nach 5 Sekunden wird, sofern der Test erfolgreich ® abgeschlossen wurde, die letzte gewählte Methode angezeigt. Das Batteriesymbol in der rechten oberen Ecke des Bildschirms zeigt den Ladungszustand der Batterie an: •...
PHOTOMETER HINWEISE ZUM GEBRAUCH DER REAGENZIEN Verwendung von Pulverbeuteln Pulverbeutel mit einer Schere öffnen. Beutel zu einer Tülle formen. Beutelinhalt vollständig in das Gefäß entleeren.
HINWEISE ZUM GEBRAUCH DER KÜVETTEN Gut verschließen : Verschließen Sie die Küvette stets mit dem HDPE-Kunststoff- stopfen und der Kappe, um Kontamination, Auslaufen oder Verdunstung von Substanzen zu vermeiden. Die Küvettenkappe verhindert auch das Eindringen von externem Licht während des Messvorgangs. Für reproduzierbare Ergebnisse achten Sie darauf, die Kappe jeweils gleich fest aufzuschrauben.
Seite 20
Hinweise: • Küvetten müssen bei der Messung außen trocken und frei von Fingerabdrücken, Öl oder Verschmutzungen sein. Küvette daher vor dem Einsetzen mit dem Reinigungstuch HI731318 reinigen. • Schütteln kann Luftblasen erzeugen, welche das Messergebnis verfälschen können. Luftblasen können durch Schwenken oder Klopfen gegen die Küvette entfernt werden.
METHODENDURCHFÜHRUNG REAGENZIEN Artikelnummer Beschreibung Menge HI95762-0 Reagenz für freies Chlor, ultraniedrig (ULR) 1 Beutel REAGENZIEN-SETS HI95762-01 Reagenz für freies Chlor, ultraniedrig (ULR) 100 Tests HI95762-03 Reagenz für freies Chlor, ultraniedrig (ULR) 300 Tests Weiteres Zubehör siehe Seite Seite 25. MESSUNG Hinweis: Wenn der Anleitungsmodus ausgeschaltet ist, folgen Sie der untenstehenden Anleitung.
Seite 22
4. Einen Beutel HI95726-0 " Reagenz für freies Chlor, ULR" in die Küvette geben. Kunststoffstopfen und Küvettenkappe aufsetzen. Küvette für 20 Sekunden sanft schütteln. 5. Küvette in den Messschacht einsetzen und sicherstellen, dass der Markierungsstrich der Küvette an der Markierung des Messschachtes ausgerichtet ist.
FEHLERMELDUNGEN Kein Licht: Die Lichtquelle ist defekt. Externer Lichteinfall: Störung durch Umgebungslicht. Umgedrehte Küvette: Null- und Messproben sind ver- tauscht. Licht zu dunkel: Die Lichtstärke kann nicht reguliert werden. Überprüfen Sie die Probe auf Partikel. Licht zu hell: Lichtstärke für die Messung zu hoch. Über- prüfen Sie die Blindprobe.
BATTERIEWECHSEL Taste drücken und halten, um das Gerät auszuschalten. Batteriefachdeckel gegen den Uhrzeigersinn drehen, um das Batteriefach zu öffnen. Alte Batterien entfernen und durch 3 neue 1,5-V-AA-Batterien ersetzen. Batteriefachdeckel wieder aufsetzen und im Uhrzeigersinn drehen, um das Batteriefach zu schließen.
Zertifikat Alle Geräte von Hanna Instruments sind mit den Europäischen CE-Richtlinien konform. Entsorgung Gerät und Zubehör Entsorgen Sie das Produkt nicht über den Hausmüll sondern über geeignete Recyclingsysteme für elektrische und elektronische Geräte. Gebrauchte Batterien Dieses Produkt enthält Batterien. Um potenzielle Gefahren für Mensch und Umwelt zu vermeiden, entsorgen Sie Batterien nicht über den Hausmüll sondern über geeignete Recyclingsysteme.
Seite 27
Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung gestattet. Hanna Instruments ist eine eingetragene Marke von Hanna Instruments Inc. Das Hanna Instruments Logo und CAL Check sind Marken von Hanna Instruments Inc. * Andere Firmen- und Produktnamen sind Marken oder eingetragene Marken der...
