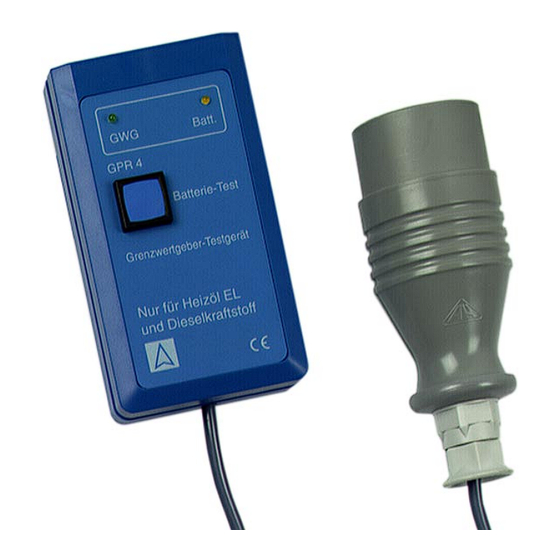

- Seite 1 Mess-, Regel- und Überwachungsgeräte für Haustechnik, Industrie und Umweltschutz Betriebsanleitung Grenzwertgeberprüfgerät Typ: GPR 4 Art.-Nr.: 62301 Vor Gebrauch lesen! Alle Sicherheitshinweise beachten! Für künftige Verwendung aufbewahren! Druckstand: 03.2008 Id.-Nr.: 854.000.0219...
-
Seite 2: Inhaltsverzeichnis
Zulassungen, Prüfungen und Konformitäten..........8 Transport und Lagerung ..................8 Montage und Inbetriebnahme..................9 Batterien anschließen...................9 Betrieb........................9 Wartung .........................10 Wartungszeitpunkte..................10 Wartungstätigkeiten..................10 Störungen ......................11 10 Außerbetriebnahme und Entsorgung..............12 11 Ersatzteile und Zubehör..................12 12 Gewährleistung ......................12 13 Urheberrecht ......................12 14 Kundenzufriedenheit ....................12 15 Adressen........................12 GPR 4... -
Seite 3: Zu Dieser Betriebsanleitung
Bei Nichtbeachtung kann leichte oder mittlere Kör- perverletzung oder Sachschaden folgen. Erklärung der Symbole und Auszeichnungen Symbol Bedeutung Voraussetzung zu einer Handlung Handlung mit einem Schritt Handlung mit mehreren Schritten Resultat einer Handlung • Aufzählung Anzeige auf Display Text Hervorhebung Hervorhebung GPR 4... -
Seite 4: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung Das Grenzwertgeberprüfgerät GPR 4 eignet sich ausschließlich zur Überprüfung von Grenzwertgebern auf Kaltleiterbasis an Tanks zur Lagerung von: • Heizöl • Dieselkraftstoff • Schmieröl Eine andere Verwendung ist nicht bestimmungsgemäß. Vorhersehbare Fehlanwendung Das Grenzwertgeberprüfgerät GPR 4 darf insbesondere in folgenden Fällen nicht verwendet werden:... -
Seite 5: Qualifikation Des Personals
Geräts, vor allem bei unsachgemäßem Gebrauch des Geräts, Miss- brauch oder Störungen des Anschlusses, Störungen des Geräts oder der angeschlossenen Geräte entstehen. Für nicht bestim- mungsgemäße Verwendung haftet weder der Hersteller noch die Vertriebsfirma. Für Druckfehler übernimmt der Hersteller keine Haftung. GPR 4... -
Seite 6: Produktbeschreibung
Grenzwertgeber erlischt die Kontrolllampe „GWG“ nach maxi- mal 45 Sekunden, wenn der Kaltleiter seine Betriebstemperatur er- reicht hat. Zur Kontrolle des Batteriezustands verfügt GPR 4 über die Taste „Batterie-Test“ und die gelbe Kontrolllampe „Batt.“. Bei ausreichen- der Batteriespannung leuchtet die Kontrolllampe „Batt.“ während die Taste gedrückt wird. -
Seite 7: Betriebsarten
Batterien zu ersetzen. • Grenzwertgeber prüfen: Nach Anschluss eines Grenzwertge- bers signalisiert die Kontrolllampe „GWG“ den Zustand des Grenzwertgebers. Um die Batterien nicht unnötig stark zu belasten, darf GPR 4 nicht in beiden Betriebsarten gleichzeitig betrieben werden. Anwendungsbeispiele 1 Handgerät 2 Steckvorrich- tung 3 Armatur für... -
Seite 8: Zulassungen, Prüfungen Und Konformitäten
Störaussendung EN 61000-6-3 Störfestigkeit EN 61000-6-2 Zulassungen, Prüfungen und Konformitäten GPR 4 entspricht der EMV-Richtlinie (89/336/EWG und 92/31/EWG). Transport und Lagerung VORSICHT Beschädigung des Geräts durch unsachgemäßen Transport. Gerät nicht werfen oder fallen lassen. Gerät vor Nässe, Feuchtigkeit, Schmutz und Staub schützen. -
Seite 9: Montage Und Inbetriebnahme
Das Handgerät darf nicht von Wasser oder Spritzwasser er- reicht werden. Batteriezustand durch Drücken der Taste „Batterie-Test“ prüfen. Leuchtet die Kontrolllampe „Batt.“, ist die Batterie in Ordnung. Zu prüfenden ausgetauchten Grenzwertgeber über Steckvor- richtung mit dem Prüfgerät verbinden und dabei die Kontroll- lampe „GWG“ beobachten. GPR 4... -
Seite 10: Wartung
Grenzwertgebers nicht, liegt ein Defekt im Kaltleiter oder ei- ne Leitungsunterbrechung vor. Sobald das Ergebnis der Prüfung feststeht, die Steckverbindung unterbrechen, damit die Batterie nicht unnötig belastet wird. Bei längerem Nichtgebrauch des GPR 4 die Batterien entneh- men. Wartung Wartungszeitpunkte Folgende Tätigkeiten sind auszuführen:... -
Seite 11: Störungen
Nach Anschluss eines GWG-Steckverbindung trennen. Grenzwertgebers leuch- Sicherstellen, dass GWG nicht in tet Kontrolllampe „GWG“ Flüssigkeit ist. länger als 45 Sek. Kurzschluss am GWG. Sicherstellen, dass Kaltleiter nicht defekt ist. Grenzwertgeber überprüfen. Sonstige Störungen. Gerät an den Hersteller schicken. GPR 4... -
Seite 12: Außerbetriebnahme Und Entsorgung
Änderungen von technischen Details gegenüber den Angaben und Abbildungen der Betriebsanleitung sind vorbehalten. 14 Kundenzufriedenheit Für uns hat die Zufriedenheit des Kunden oberste Priorität. Wenn Sie Fragen, Vorschläge oder Schwierigkeiten mit Ihrem Produkt ha- ben, wenden Sie sich bitte an uns. GPR 4...
