ELEKTRISCHER ANSCHLUSS
WARNUNG
-
Der Hersteller haftet nicht für Verletzungen von Personen oder Tieren und für Sachschäden, die durch Missachten der in diesem Kapitel
aufgeführten Richtlinien entstehen.
-
Das Stromkabel muss lang genug sein, um die Kochmulde von der Arbeitsplatte entfernen zu können.
-
Stellen Sie sicher, dass die auf dem Typenschild unten am Gerät angegebene Spannung der Spannung bei Ihnen zuhause entspricht.

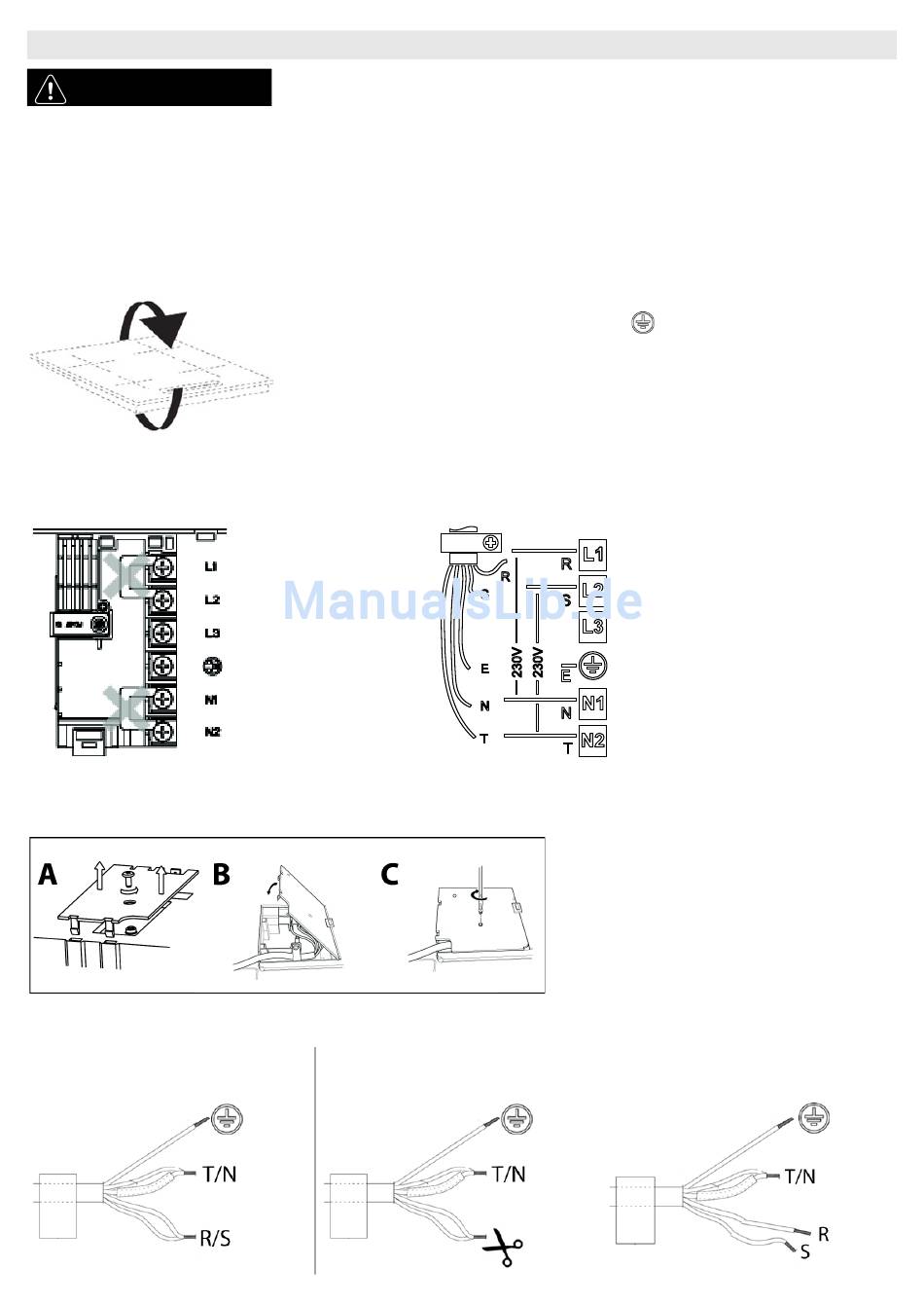

An Klemmenleiste anschließen
Für den Anschluss an die Spannungsversorgung ist ein Stromkabel (5 x 2,5 mm) im Lieferumfang enthalten. Bitte befolgen Sie folgende Anweisungen für den Anschluss
an die Klemmenleiste:
Entfernen Sie die Messwiderstände von der Klemmenleiste
Entfernen Sie vor dem Anschluss des Netzkabels die beiden
Messwiderstände gemäß der Abbildung.
•
Befestigen Sie das Netzkabel mit der Kabelklemme.
•
Bauen Sie die Anschlussabdeckung (A) ab, indem Sie die Schraube herausdrehen und setzen Sie die Abdeckung in das Scharnier (B) des Anschlusses ein.
•
Schließen Sie die Abdeckung (C) und befestigen Sie den Anschlussblock mit der zuvor herausgedrehten Schraube.
Anschluss an die Wandseite
Verwenden Sie für 220-240 V 1N das gepaarte Kabel
wie mitgeliefert.
-
Trennen Sie das Gerät von der Stromversorgung.
-
Der Einbau muss von einer Fachkraft, die über Kenntnisse zu den aktuellen Sicherheits- und
Einbaubestimmungen verfügt, durchgeführt werden.
L1=R SCHWARZ
N1=N BLAU
Anschluss an die Klemmenleiste
Trennen Sie die Kabel für 380-415 V 3N oder 380-415 V 2N wie in der Abbildung unten gezeigt mit einer
Schere und schließen Sie sie an.
DE18
L2=S BRAUN
=E GELB-GRÜN
N2=N GRAU mit blauer Folie
