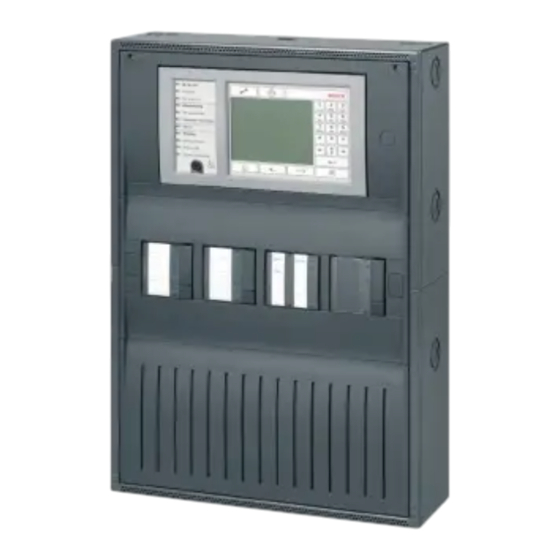

- Seite 1 Brandmelderzentrale FPA-1100 Handbuch Vernetzung...
-
Seite 3: Inhaltsverzeichnis
Brandmelderzentrale Inhaltsverzeichnis | de Inhaltsverzeichnis Sicherheitshinweise Einführung FPA-1100 verbinden Bereitstellen von Diensten Ethernet-Vernetzung CAN-Vernetzung RPS-Einstellungen Netzwerkknoten Leitungsnummern Switches OPC-Server Installation Switches im PSS 0002 A / USF 0000 A installieren Einstellungen am Switch 5.2.1 IP-Adresse vergeben 5.2.2 Fehlerrelais programmieren 5.2.3 Verbindungsüberwachung programmieren... -
Seite 4: Sicherheitshinweise
Für den Aufbau eines zentralen Brandmeldenetzwerks ist ein exklusives Ethernet-Netzwerk notwendig. Die Verwendung eines Brandmeldesystems in einem anderen Ethernet-Netzwerk erfolgt auf eigenes Risiko des Benutzers. Bosch schließt jegliche Haftung und Gewährleistung für eine falsche Verwendung aus. Bei Verwendung eines nicht-exklusiven Ethernet-Netzwerks kann eine zuverlässige Alarmübertragung und IT-Sicherheit nicht sichergestellt werden. -
Seite 5: Einführung
Dieses Dokument richtet sich an Leser, die Erfahrung in der Planung und Installation von EN 54‑konformen Brandmeldeanlagen haben. Darüber hinaus sind zusätzlich Netzwerkkenntnisse empfehlenswert. Von Vernetzung wird gesprochen, wenn die FPA-1100 Zentrale mit einer FMR-5000 Abgesetzten Bedieneinheit verbunden ist. Diese Verbindung kann über CAN- oder Ethernet/IP- Kommunikation realisiert werden. -
Seite 6: Fpa-1100 Verbinden
| FPA-1100 verbinden Brandmelderzentrale FPA-1100 verbinden Von Vernetzung wird gesprochen, wenn die FPA-1100 Zentrale mit einer FMR-5000 Abgesetzten Bedieneinheit verbunden ist. Diese Verbindung kann über CAN- oder Ethernet/IP- Kommunikation realisiert werden. IP Stack IP Protocols Ethernet Im Netzwerk werden die Ethernet-Schnittstelle und die IP-Protokolle für unterschiedliche Dienste verwendet. -
Seite 7: Bereitstellen Von Diensten
FPA-1100 verbinden | de Symbol Beschreibung Medienkonverter Bereitstellen von Diensten Die Ethernet/IP-Schnittstelle der FPA-1100 Zentrale bietet Dienste wie EffiLink. Auch ein sprachgestütztes Evakuierungssystem von Bosch wie die Praesideo/PAVIRO Schnittstelle kann über Ethernet/IP-Kommunikation angeschlossen werden. CAN-Ring Bild 3.1: CAN-Ring und optionale Ethernet-Schnittstelle von FPA-1100 Verwenden Sie einen Ethernet Switch als externen RSTP-Switch, um mehr als zwei Dienste bereitzustellen. - Seite 8 | FPA-1100 verbinden Brandmelderzentrale Ethernet-Ring TX/FX Bild 3.3: Ethernet-Ring und optionale Ethernet-Schnittstelle von FPA-1100 Zur Bereitstellung von Diensten ist ein Ethernet Switch als externer RSTP-Switch erforderlich. EffiLink Praesideo/ PAVIRO OPC-Server OPC-Serv Bild 3.4: Dienste über (ESW2040) Ethernet Switch für Anbindung an Ethernet-Ring Bereitstellen von Diensten –...
- Seite 9 Brandmelderzentrale FPA-1100 verbinden | de Um Dienste zu betreiben, die auf Ethernet und TCP/IP basieren, müssen die Ethernet- Schnittstellen aktiviert und die TCP/IP-Einstellungen korrekt konfiguriert werden. OPC-Server Die Zentrale kann über eine Ethernet‑Verbindung und einen OPC‑Server mit einem Building Management System (BIS) verbunden werden. Die Verbindung muss mit einem Lizenzschlüssel (ADC-5000-OPC oder ADC-5000-OPC-VA) freigeschaltet werden.
-
Seite 10: Ethernet-Vernetzung
Zentrale herstellt. Für EffiLink verwenden Sie ADSL Router TDT 1550d EffiLink (App.Schl. 4055 VEPOS 9879). Mit EffiLink kann das Bosch Service Center Einrichtung und Support per Fernzugriff durchführen. EffiLink ermöglicht den Fernzugriff auf ein FPA-1100 System über die Ethernet- Schnittstelle der FPA-1100. Vorsicht! EffiLink ist nur für Bosch ST-IE in Deutschland verfügbar. - Seite 11 Brandmelderzentrale FPA-1100 verbinden | de Die Netzwerkdiagnose der Zentrale zeigt Ihnen immer die MAC-Adresse der Hosts an, die über das Netzwerk verbunden sind. Protokolle LLDP LLDP ist ein einfaches, von dem IEEE standardisiertes Protokoll, mit dem Netzwerk- Informationen zwischen benachbarten Geräten ausgetauscht werden. Diese Informationen werden –...
- Seite 12 | FPA-1100 verbinden Brandmelderzentrale Hinweis! Die Anforderungen von EN 54-13 an Datenübertragungswege lassen sich für Ethernet nur mit Lichtwellenleiter-Verbindungen erfüllen. Verbindungen innerhalb eines Gehäuses dürfen mit Ethernet-Kabeln realisiert werden. Hinweis! Switche und Medienkonverter in Ethernet-Netzwerken müssen in Zentralengehäusen montiert werden.
-
Seite 13: Can-Vernetzung
Brandmelderzentrale FPA-1100 verbinden | de Hinweis! Programmiersoftware FSP‑5000‑RPS: Beachten Sie, dass Sie den OPC‑Server jedem Netzknoten zuweisen müssen, von dem die Zustände übertragen werden sollen. CAN-Vernetzung Eine mit einer abgesetzten Bedieneinheit verbundene Zentralensteuerung kann als ein Netzwerk betrachtet werden. Die Zentralensteuerung und die abgesetzte Bedieneinheit können als Netzwerkknoten oder lokale Knoten definiert werden. - Seite 14 | FPA-1100 verbinden Brandmelderzentrale Kabeltyp für Vernetzung Die CAN-Verbindung erfolgt zweiadrig (CAN‑H und CAN‑L). In Ausnahmefällen, z. B. bei hoher EMV-Belastung oder einem großen Unterschied im Erdpotential, kann eine dreiadrige Verbindung (CAN‑H, CAN‑L und CAN‑GND) notwendig sein. Der Schirmbeidraht des CAN- Kabels wird nur auf einer Seite mit dem Metallgehäuse der Zentrale verbunden.
-
Seite 15: Rps-Einstellungen
CAN-Verbindung oder eine Ethernet-Verbindung ist. Beachten Sie, dass bei Verwendung von Netzwerk als Leitungstyp im Fenster Netzwerkschnittstelle die Leitungsnummer für alle Verbindungen 0 sein muss. FMR-5000 OPC-Server Bild 4.1: Beispiel eines Netzwerks und mögliche Leitungsnummerierung Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 06.2017 | 3.0 | F.01U.312.187... -
Seite 16: Switches
IP-Adresse – Port Der OPC‑Server verwendet standardmäßig den Port 25000. Hinweis! Programmiersoftware FSP‑5000‑RPS: Beachten Sie, dass Sie den OPC‑Server jedem Netzknoten zuweisen müssen, von dem die Zustände übertragen werden sollen. 06.2017 | 3.0 | F.01U.312.187 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 17: Installation
Verwenden Sie ein Ethernet-Patchkabel, geschirmt, CAT5e oder besser. Installieren Sie die Switches in der zugehörigen FPM‑5000‑KES.-Halterung 3x M4 x 5 mm PSS 0002 A USF 0000 A Bild 5.1: Installation der FPM-5000-KES-Halterung in Gehäusen Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 06.2017 | 3.0 | F.01U.312.187... -
Seite 18: Einstellungen Am Switch
Zu diesem Zweck müssen Sie folgende Einstellungen im Switch vornehmen: – IP-Adresse vergeben, Seite 19 – Redundanzeinstellungen programmieren Weitere optionale Einstellungen, z. B.:: – Fehlerrelais programmieren, Seite 19 – Verbindungsüberwachung programmieren, Seite 20 – IGMP Snooping aktivieren, Seite 20 06.2017 | 3.0 | F.01U.312.187 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 19: Ip-Adresse Vergeben
Eine genaue Beschreibung der Installation und Konfiguration der Switches finden Sie in den folgenden Herstellerdokumenten: Anwender-Handbuch Installation Referenz-Handbuch Web-based Interface Verwenden Sie einen Browser, um die Benutzeroberfläche für die Konfiguration des Switch aufzurufen. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 06.2017 | 3.0 | F.01U.312.187... -
Seite 20: Verbindungsüberwachung Programmieren
Um zu verhindern, dass EN 54-2 relevanter Multicast-Verkehr zu anderen Systemen geht, die mit dem Ethernet Switch (Praesideo/PAVIRO, Remote Connect) verbunden sind, aktivieren Sie IGMP Snooping. Wählen Sie auf der IGMP-Konfigurationsseite des Ethernet Switch die folgenden Optionen: 06.2017 | 3.0 | F.01U.312.187 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... - Seite 21 Wählen Sie An Query und registrierte Ports senden für Pakete mit bekannten Multicast- Adressen. Aktivieren Sie IGMP nur für Ports, an denen andere Systeme mit dem Switch verbunden sind. Deaktivieren Sie die Option Statischer Query Port für alle Ports. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 06.2017 | 3.0 | F.01U.312.187...
-
Seite 22: Can-Netzwerk
Notieren Sie die Adresse auf dem Schild unter den Drehschaltern (siehe , Schritt 2). Die DIP-Schalter befinden sich auf der Rückseite der Zentralensteuerung (siehe ). Markieren Sie die gewählte Einstellung auf dem Schild über den DIP-Schaltern (siehe , Schritt 06.2017 | 3.0 | F.01U.312.187 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... - Seite 23 Installation | de Adressierung und Konfiguration der MPC Zentralensteuerung Bild 5.4: MPC Zentralensteuerung, Adressierung GNDIN2 G L H G L H G L H G L H CAN1 CAN1 CAN2 CAN2 Bild 5.5: MPC Zentralensteuerung, Anschlüsse Netzwerk Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 06.2017 | 3.0 | F.01U.312.187...
- Seite 24 FPA-1100 x100 Network Address: ________ CAN1 Termination CAN2 Termination CAN1 Ground Fault Detection CAN2 Ground Fault Detection CAN1_GND CAN2_GND Connection PCTRL is Redundant-PCTRL No Off Bild 5.6: Stand‑Alone‑Zentrale: Konfiguration im Netzwerk 06.2017 | 3.0 | F.01U.312.187 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH...
-
Seite 25: Anschaltungen
EN 54‑13 nicht überwacht sind. Hinweis! Setzen Sie bei der Anschaltung einer abgesetzten Bedieneinheit FMR‑5000 an ein Ethernet- Zentralennetzwerk nur Medienkonverter ein. Der Einsatz von Switches mit dem abgesetzten Bedienteil ist nicht erlaubt. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 06.2017 | 3.0 | F.01U.312.187... -
Seite 26: Beschreibung
FPP-5000 24V (2,8 A) MAIN POWER MAIN POWER TROUBLE BATTERY 1 TROUBLE BATTERY 2 TROUBLE Bild 6.1: Verkabelung der abgesetzten Bedieneinheit Symbol Beschreibung Ethernet-Kabel TX (Kupfer) Ethernet-Kabel FX (LWL) 24V-Spannungsversorgung Medienkonverter 06.2017 | 3.0 | F.01U.312.187 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 27: Anhang
Kabel nicht eingesteckt, Störeinflüsse auf das Kabel. 135.0.5.3 Netzwerkverbi Ethernet 1 Störung Die Datenübertragung an Ethernet-Leitung 1 ist ndung 3.0 eingeschränkt. Mögliche Ursachen sind zum Beispiel: Kabelbrüche, Kabel nicht eingesteckt, Störeinflüsse auf das Kabel. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 06.2017 | 3.0 | F.01U.312.187... - Seite 28 Beschreibung und mögliche Ursache Adresse Adresse 135.0.5.4 Netzwerkverbi Ethernet 2 Störung Die Datenübertragung an Ethernet-Leitung 2 ist ndung 4.0 eingeschränkt. Mögliche Ursachen sind zum Beispiel: Kabelbrüche, Kabel nicht eingesteckt, Störeinflüsse auf das Kabel. 06.2017 | 3.0 | F.01U.312.187 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH...
-
Seite 29: Index
Netzwerk: Verkabelung 14 Netzwerk: Zentralensteuerung 22 OPC-Server 6, 22 PAVIRO 6 Praesideo 6 Remote Maintenance für Private Secure Network 9 RS232-Schnittstelle 22 RSTP 11 Standardeinstellungen, Ethernet;Ethernet, Standardeinstellungen 12 USB-Schnittstelle 22 Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 06.2017 | 3.0 | F.01U.312.187... - Seite 30 | Index Brandmelderzentrale 06.2017 | 3.0 | F.01U.312.187 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH...
- Seite 32 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2017...
