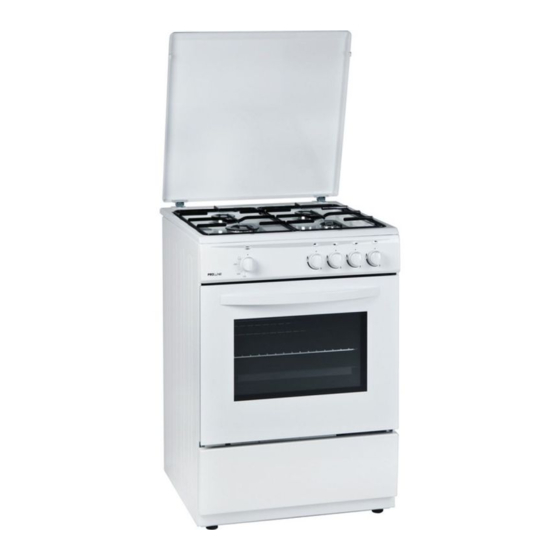

Proline PGC66 WF/1 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Proline Anleitungen
  4. Küchengeräte
  5. PGC66 WF/1
  6. Bedienungsanleitung

Proline PGC66 WF/1 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

PGC66 WF/1
FR
MANUEL D'UTILISATION
ET D'INSTALLATION
CUISINIÈRE TOUT GAZ
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Proline PGC66 WF/1

Inhaltszusammenfassung für Proline PGC66 WF/1

  • Seite 1 PGC66 WF/1 MANUEL D'UTILISATION ET D'INSTALLATION CUISINIÈRE TOUT GAZ...
  • Seite 32 PGC66 WF/1 GAS COOKER USAGE AND INSTALLATION MANUAL...
  • Seite 61 PGC66 WF/1 GASFORNUIS GEBRUIKS- EN INSTALLATIEHANDLEIDING...
  • Seite 93 PGC66 WF/1 GASHERD BEDIENUNGS- UND INSTALLATIONSANLEITUNG...
  • Seite 94 Werte Kunden, Unser Ziel ist es, Ihnen hochwertige Produkte zu liefern, die Ihre Erwartungen übertreffen und bieten Ihnen deshalb nur Produkte an, die mit größter Sorgfalt und unter strengen Qualitätskontrollen in modernen Produktionsanlagen hergestellt werden. Diese Broschüre enthält alle erforderlichen Informationen zur Aufstellung und Verwendung Ihres neuen Herds.
  • Seite 95 INHALT 1. TECHNISCHE EIGENSCHAFTEN 2. SICHERHEITSHINWEISE Allgemeine Hinweise Aufstellungshinweise Während der Verwendung Reinigung und Wartung Sicherheit von Kindern 3. EINBAU 3.1 Aufstellungsort/-umgebung des Herds 3.2 Aufstellung des Herds 3.3 Einrichten der Stellfüße 3.4 Gasanschluss 3.5 Umstellung des Gastyps 4. VERWENDUNG 4.1 Verwendung der Gasbrenner 4.1.1 Verwendung der Kochfeld-Brenner 4.1.2 Verwendung der Brenner im Backraum...
  • Seite 96 1. KURZÜBERSICHT ÜBER DAS GERÄT TIEFE LÄNGE HÖHE MODELl (cm) (cm) (cm) Teileliste: 1- Abdeckung Kochfeld 10-Halb-Schnellkochplatte 2-Kochfeld 11-Schnellkochplatte 3-Bedienfeld 12-Zusatzkochplatte 4-Klappengriff 13-Topfhaltegitter 5-Unterbau oder Auszug vorne 14-Halb-Schnellkochplatte 6-Stellfüße 7-Backraumtür 8-Backblech 9-Wire Grid...

  • Seite 97: Sicherheitshinweise

    WARNHINWEISE LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG DURCH, BEVOR SIE IHR GERÄT IN BETRIEB NEHMEN, UND HALTEN SIE ES STETS ZUR VERFÜGUNG WENN NÖTIG. DIESES HANDBUCH WURDE FÜR VERSCHIEDENE MODELLE EINER REIHE VERFASST. ES KANN SEIN, DASS IHR GERÄT ÜBER EINIGE EIGENSCHAFTEN, DIE IN DIESEM HANDBUCH ERLÄUTERT WURDEN NICHT VERFÜGT.
  • Seite 98 2. WARNHINWEISE WARNUNG: Unbeaufsichtigtes Kochen auf einem Herd mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, aber schalten Sie das Gerät aus und dann decken Sie die Flamme z.B. mit einem Deckel oder einer Löschdecke ab. WARNUNG: Brandgefahr: lagern Sie keine Gegenstände auf den Kochflächen.
  • Seite 99 2. WARNHINWEISE Zur Vermeidung vom Kippen des Gerätes müssen die stabilisierenden Halterungen eingebaut sein. Während der Verwendung wird das Gerät heiß. Achten Sie darauf, dass Sie nicht die Heizelemente im Inneren des Backraums berühren. Griffe die während der Verwendung für kurze Zeit im normalen Gebrauch gehalten wurden können heiß...

  • Seite 100: Warnhinweise

    2. WARNHINWEISE Halten Sie kleine Kinder fern von dem Gerät. hr Gerät wurde in Übereinstimmung mit den einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt. Wartungs-und Reparaturarbeiten dürfen nur von autorisierten Service-Technikern vorgenommen werden. Installations-und Reparaturarbeiten, die durch nicht autorisierte Techniker durchgeführt wurden, können Sie gefährden.

  • Seite 101: Während Der Verwendung

    2. WARNHINWEISE Warnhinweise zur Installation: Nehmen Sie das Gerät nicht in Betrieb, solange es nicht vollständig eingebaut ist. Das Gerät muss von einem autorisierten Techniker aufgestellt und in Betrieb genommen werden. Der Hersteller ist nicht verantwortlich für Schäden, die durch fehlerhafte Aufstellung und Montage durch nicht autorisierte Personen verursacht werden könnten.

  • Seite 102: Reinigung Und Wartung

    2. WARNHINWEISE VORSICHT: Glasabdeckungen können springen, wenn sie zu heiß werden. Schalten Sie alle Brenner aus, bevor Sie die Abdeckung schließen. Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schließen. Stellen Sie niemals etwas auf die Backrohrtür oder den Auszug, wenn diese offen sind. Dadurch könnte das Gerät kippen oder die Klappe beschädigt werden.

  • Seite 103: Aufstellungsort/-Umgebung Des Herds

    INSTALLATION Dieser moderne, zweckmäßige und praktische Herd wurde aus hochwertigen Teilen und Materialien gefertigt und wird all Ihren Ansprüchen in jeder Hinsicht gerecht werden. Lesen Sie diese Broschüre sorgfältig durch, bevor Sie den Herd in Betrieb nehmen, um alle notwendigen Informationen über seine Funktionen kennenzulernen und die bestmöglichen Resultate zu erzielen.

  • Seite 104: Aufstellung Des Herds

    3. INSTALLATION Abzugshaube Elektrischer Ventilator Lufteinlass mit Lufteinlass mit mindestens 100 mindestens 100 cm2 Querschnitt cm2 Querschnitt Abb.3 Abb.4 Min. 60cm DUNSTABZUG Abb.5 3.2 Aufstellung des Herds • Der Herd darf neben weiteren Möbelstücken aufgestellt werden, solange diese nicht höher als der Herd sind (siehe Abb.

  • Seite 105: Einrichten Der Stellfüße

    3. INSTALLATION 3.3 Einrichten der Stellfüße Der Herd steht auf 4 einstellbaren Standfüßen. Nach dem Einstellen der gewünschten Position muss die Einrichtung überprüft werden. Stellen Sie dazu die 4 Stellfüße durch Anziehen oder Lockern ein (Abb. 6). Der Herd muss absolut waagrecht aufgestellt werden.
  • Seite 106 3. INSTALLATION Gasleitung Gasleitung Gasleitung Dichtung Dichtung Dichtung Schlauch Adapter Adapter Passend zu G1/2 R1/2 (TFEM) (TFEM) Gasschlauch Mechanisch Mechanisch Mit Colla Gasschlauch Gasschlauch (TFEM) (TFEM) Wenn Sie einen TFEM-Schlauch montieren, ist keine Butangasspitze erforderlich Schrauben Sie einfach die Armaturen des TFEM-Schlauchs auf der Herdseite und der Flaschenseite an (ziehen Sie sie mit 2 Schlüsseln richtig an, wie im Diagramm oben gezeigt).
  • Seite 107 3. INSTALLATION 3,6 Umstellung des Gastyps Warnung: Die folgenden Massnahmen dürfen nur vom autorisierten Kundendienst durchgeführt werden. Ihr Herd ist für die Verwendung von Flüssiggas (Propan oder Butan) oder Erdgas vorgesehen. Die Gasbrenner können an diese verschiedenen Gastypen angepasst werden, indem die Brennerdüsen entsprechen getauscht und die minimale Flammhöhe jedes Brenners eingestellt wird.
  • Seite 108 3. INSTALLATION Entfernen Sie die Brennerschraube und bewegen Sie den Brenner diagonal, um die Düse hinten unten zu erreichen (Abb. 11). Schrauben Sie die Düsen ab. Verwenden Sie dazu einen 7 mm-Schlüssel. Installieren Sie die neuen Düsen je nach verwendetem Gastyp wie in der Tabelle mit den technischen Daten angegeben. Ziehen Sie die neuen Düsen sorgfältig an;...
  • Seite 109 3. INSTALLATION Lassen Sie den Backraumbrenner 5 Minuten lang in der Minimalposition brennen. Öffnen und schließen Sie die Backraumtür 2-3 Mal, um die Stabilität der Brennerflamme zu testen. Für die Brenner des Grills ist eine Einstellung der Minimalflammhöhe nicht notwendig. Bei der Umstellung von Flüssig- auf Erdgas muss die Bypassschraube herausgedreht werden.

  • Seite 110: Verwendung Ihres Herds

    4. VERWENDUNG IHRES HERDS 4.1 Verwendung der Gasbrenner Anzünden der Gasbrenner Die Symbole auf den Reglern am Bedienfeld zeigen die Stellung des Brenners an. • Manuelle Zündung der Gasbrenner Ist Ihr Herd nicht mit elektrischer Zündung ausgestattet, oder bei einem Ausfall des Stromnetzes, gehen Sie wie folgt vor: Für Kochfeld-Brenner: Um den Brenner einzuschalten, drücken Sie den entsprechenden Regler und drehen ihn gleichzeitig gegen den Uhrzeigersinn in die Maximalstellung.

  • Seite 111: Verwendung Der Kochfeld-Brenner

    4. VERWENDUNG IHRES HERDS 4.1.1 Verwendung der Kochfeld-Brenner Aus-Stellung MAX-Stellung MIN-Stellung Zwischenstellung Abb.14 Die Regler für die Brenner im Kochfeld haben 3 Stellungen: Aus (0), Max (großes Flammensymbol) und Min (kleines Flammensymbol). Nach dem Zünden der Brenner in der Stellung "MAX" (wie oben beschrieben), können Sie die Flammhöhe auf eine Stellung zwischen "MAX"...
  • Seite 112 4. VERWENDUNG IHRES HERDS Überprüfen Sie die Flamme nach der Zündung visuell. Wenn Sie eine gelbe Spitze, losgelöste oder instabile Flammen sehen, Abdeckung drehen Sie die Gaszufuhr ab und prüfen Sie die Position der Brennerabdeckungen und der Flammenkränze (Abb. 15). Vorsicht: diese Elemente können sehr heiß...

  • Seite 113: Verwendung Der Brenner Im Backraum

    4. VERWENDUNG IHRES HERDS FALSCHE FALSCHE FALSCHE KORRIGIEREN kreisförmigen Topfboden Topf-Base noch nicht beigelegt kleinen Topf Durchmesser Figure 16 • Es ist wichtig, um sicherzustellen, dass die Pfanne richtig über den Brennern zentriert ist. • Im Betrieb können Teile, die mit der Flamme in Berührung kommen, sehr heiß werden. Halten Sie daher während und nach dem Betrieb unbedingt Kinder und Tiere von dem Herd fern.
  • Seite 114 4. VERWENDUNG IHRES HERDS Kochvorgang • Ihr Herd wird (je nach Modell) mit verschiedenen Backblechen, Einschüben, einem Grill und einem Drehspieß für Brathühnchen ausgeliefert. Sie können auch handelsübliches Glasgeschirr, Kuchenformen, Backbleche etc. verwenden. • Beachten Sie dabei stets die Angaben und Hinweise des Herstellers zur richtigen Verwendung. Wenn kleine Behälter verwendet werden, platzieren Sie diese zentral auf dem Grillrost.

  • Seite 115: Im Backraum Verwendetes Zubehör

    4. VERWENDUNG IHRES HERDS 4.2 Im Backraum verwendetes Zubehör • Es sind verschiedene Zubehörteile für den Backraum vorhanden. Sie können auch handelsübliches Zubehör verwenden (dieses muss jedoch hitze- und feuerfest sein). Sie können auch handelsübliches Glasgeschirr, Kuchenformen, Backbleche etc. verwenden. Beachten Sie dabei stets die Angaben und Hinweise des Herstellers zur richtigen Verwendung.
  • Seite 116 4. VERWENDUNG IHRES HERDS Einschubleisten Positionen auf den Einschubrillen Position 5 Position 4 Position 3 Position 2 Position 1 Zubehör * Das Zubehör kann je nach Modell variieren Bratrost Der Bratrost wird beim Grillen oder als Tragfläche für Kochgeschirr verwendet. Um den Rost richtig im Backraum zu positionieren, legen Sie ihn auf einen Einschub und schieben Sie ihn ganz hinein.

  • Seite 117: Reinigung Und Wartung

    REINIGUNG UND WARTUNG 5.1 Reinigung Stellen Sie sicher, dass alle Regler abgedreht und ausgeschaltet sind und der Herd abgekühlt ist, bevor Sie ihn reinigen. Wichtig: Trennen Sie das Gerät vom Netz, bevor Sie mit der Reinigung beginnen. Überprüfen Sie vor der Verwendung spezieller Reiniger, ob diese für das Produkt geeignet sind oder vom Hersteller empfohlen werden.
  • Seite 118 5. REINIGUNG UND WARTUNG Ausbau der Backraumtür Ausbau der Backraumtür • Öffnen Sie die Backraumtür vollständig (1). • Öffnen Sie die Spannklinke bis zur Endstellung (2). • Schließen Sie die Tür fast vollständig, wie im dritten Diagramm gezeigt, und ziehen Sie sie dann heraus.

  • Seite 119: Wartung

    5. REINIGUNG UND WARTUNG Emaillierte Teile: Um diesen ein neues Aussehen zu erhalten, müssen sie regelmäßig mit mildem warmem Seifenwasser gereinigt und dann mit einem weichen Tuch trockengerieben werden. Waschen Sie sie nicht, während Sie heiß sind und verwenden Sie niemals Scheuerpulver oder Scheuermittel. Vermeiden Sie längeren Kontakt der emaillierten Teile mit den folgenden Substanzen: Essig, Kaffee, Milch, Salz, Wasser, Zitronen- oder Tomatensaft.

  • Seite 120: Bevor Sie Sich An Den Kundendienst Wenden

    SERVICE AND TRANSPORT 6.1 Bevor Sie sich an den Kundendienst wenden Wenn der Herd nicht funktioniert: • Überprüfen Sie, ob der Herd richtig eingesteckt ist • Überprüfen Sie, ob ein Stromausfall vorliegt, bzw. ob der Schalter stromführend ist Wenn der Herd nicht heiß wird: •...
  • Seite 121 TABELLE BRENNERDÜSEN G30 28-30mbar 10,3 Kw 749 G20/G25 G30/G31 20/25 28-30/37 II2E+3+ FR-BE Class: 1 mbar mbar SCHNELLBRENNER Durchmesser Düse Nennleistung 2,75 Verbrauch in 1h 261,9 l/h 218,1 g/h MITTLERER BRENNER Durchmesser Düse Nennleistung 1,75 1,75 Verbrauch in 1h 166,7 l/h 127,2 g/h MITTLERER BRENNER Durchmesser Düse...
  • Seite 122 Marke Modell PGC66 WF/1 Kochfeldart Anzahl Kochzonen Heiztechnologie – 1 Größe – 1 Zusatz Energieeffizienz – 1 Heiztechnologie – 2 Größe – 2 Semi-schnell Energieeffizienz – 2 59,0 Heiztechnologie – 3 Größe – 3 Semi-schnell Energieeffizienz – 3 59,0 Heiztechnologie – 4 Größe –...

  • Seite 123: Geräte Mit Erdgas- Ersatzausrüstung

    GERÄTE MIT ERDGAS- ERSATZAUSRÜSTUNG Ist ein Erdgasanschluss mit TFEM-Rohr erforderlich, muss der Anschluss aus der Ersatzausrüstung verwendet werden. Stellen Sie sicher, dass das verwendete TFEM-Rohr die Normen nf d 36100/36103/36121 erfüllt. Verwenden Sie stets Dichtungen zwischen den Anschlussflächen. WARNHINWEIS: FÜHREN SIE NACH DEM ANSCHLUSS STETS EINEN DICHTHEITSTEST MIT SEIFENWASSER DURCH.

  • Seite 124: Entsorgung

    ENTSORGUNG Als verantwortungsvoller Händler messen wir dem Umweltschutz große Bedeutung bei. Wir fordern Sie deshalb dazu auf, die vorschriftsmäßigen Verfahren zur Entsorgung Ihres Geräts, seiner Batterien sowie seines Verpackungsmaterials zu beachten. Auf diese Weise tragen Sie zur Schonung der natürlichen Ressourcen sowie zu einem gesundheits- und umweltfreundlichen Recycling bei.
