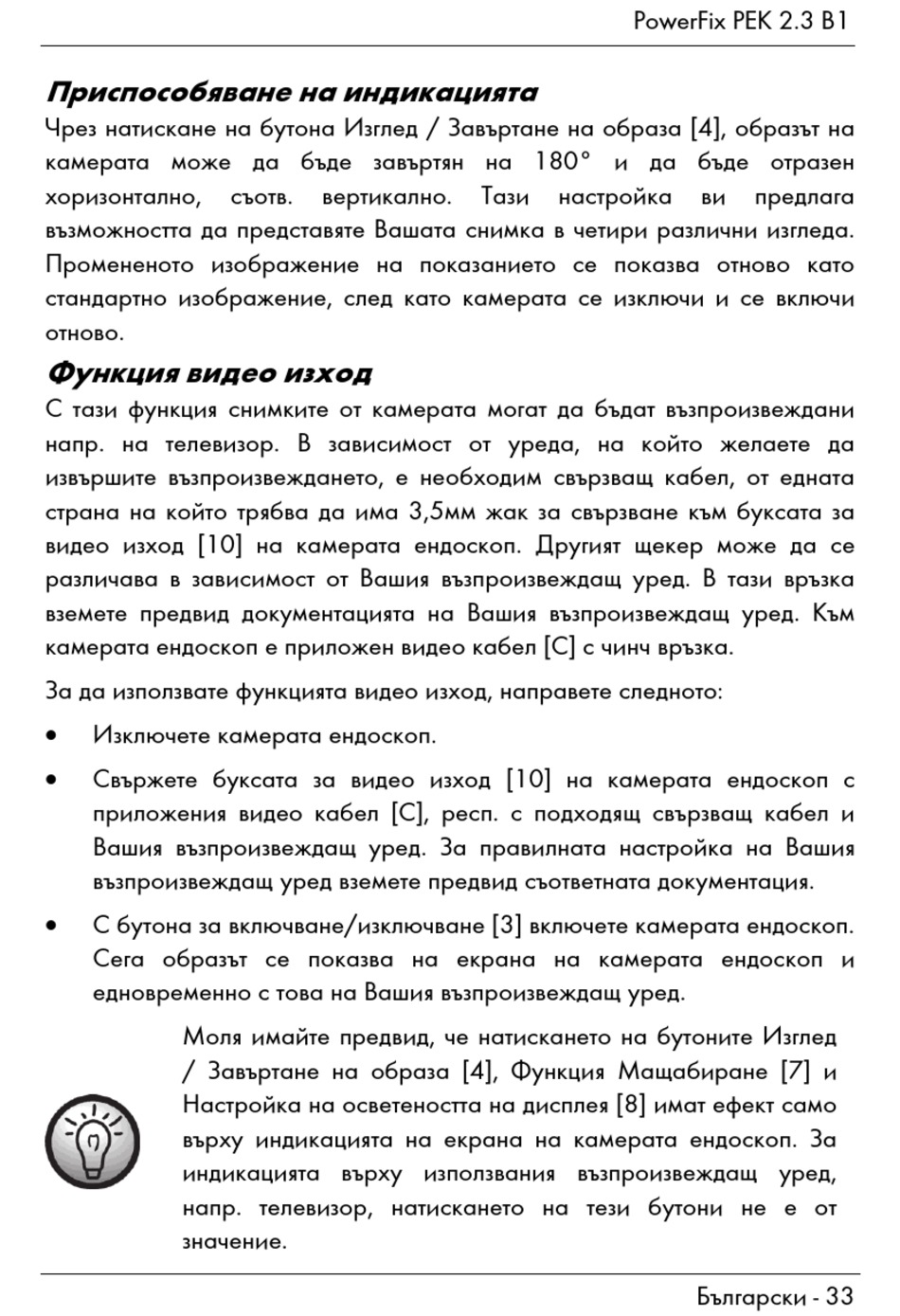

Приспособяване на индикацията
Чрез натискане на бутона Изглед / Завъртане на образа [4], образът на
камерата може да бъде завъртян на 180° и да бъде отразен
хоризонтално,
възможността да представяте Вашата снимка в четири различни изгледа.
Промененото изображение на показанието се показва отново като
стандартно изображение, след като камерата се изключи и се включи
отново.
Функция видео изход
С тази функция снимките от камерата могат да бъдат възпроизвеждани
напр. на телевизор. В зависимост от уреда, на който желаете да
извършите възпроизвеждането, е необходим свързващ кабел, от едната
страна на който трябва да има 3,5мм жак за свързване към буксата за
видео изход [10] на камерата ендоскоп. Другият щекер може да се
различава в зависимост от Вашия възпроизвеждащ уред. В тази връзка
вземете предвид документацията на Вашия възпроизвеждащ уред. Към
камерата ендоскоп е приложен видео кабел [C] с чинч връзка.
За да използвате функцията видео изход, направете следното:

Изключете камерата ендоскоп.

Свържете буксата за видео изход [10] на камерата ендоскоп с
приложения видео кабел [C], респ. с подходящ свързващ кабел и
Вашия възпроизвеждащ уред. За правилната настройка на Вашия
възпроизвеждащ уред вземете предвид съответната документация.

С бутона за включване/изключване [3] включете камерата ендоскоп.
Сега образът се показва на екрана на камерата ендоскоп и
едновременно с това на Вашия възпроизвеждащ уред.
Моля имайте предвид, че натискането на бутоните Изглед
/ Завъртане на образа [4], Функция Мащабиране [7] и
Настройка на осветеността на дисплея [8] имат ефект само
върху индикацията на екрана на камерата ендоскоп. За
индикацията върху използвания възпроизвеждащ уред,
напр. телевизор, натискането на тези бутони не е от
значение.
съотв. вертикално.
PowerFix PEK 2.3 B1
Тази настройка ви предлага
Български - 33
