TimeMaster
Modellnr. 21810—Seriennr. 406474884 und höher
Modellnr. 21811—Seriennr. 405541084 und höher
Einführung
Dieser handgeführte Rasenmäher mit Sichelmessern
sollte von Privatleuten oder geschulten Lohnarbeitern
verwendet werden. Er ist hauptsächlich für das Mähen
von Gras auf gepflegten Grünflächen in Privatanlagen
gedacht. Der zweckfremde Einsatz dieser Maschine
kann für Sie und Unbeteiligte gefährlich sein.
Lesen Sie diese Informationen sorgfältig durch,
um sich mit dem ordnungsgemäßen Einsatz und
der Wartung des Geräts vertraut zu machen und
Verletzungen und eine Beschädigung des Geräts zu
vermeiden. Sie tragen die Verantwortung für einen
ordnungsgemäßen und sicheren Einsatz des Geräts.
Besuchen Sie www.toro.com hinsichtlich
Sicherheitstipps, Schulungsunterlagen,
Zubehörinformationen, Standort eines Händlers oder
Registrierung des Produkts.
Wenden Sie sich an den Toro-Vertragshändler
oder Kundendienst, wenn Sie eine Serviceleistung,
Originalersatzteile von Toro oder weitere
Informationen benötigen. Haben Sie dafür die Modell-
und Seriennummern der Maschine griffbereit.
zeigt die Position der Modell- und Seriennummern
am Produkt. Tragen Sie hier bitte die Modell- und
Seriennummern des Geräts ein.
Wichtig:
Scannen Sie mit Ihrem Mobilgerät den
QR-Code auf dem Seriennummernaufkleber (falls
vorhanden), um auf Garantie-, Ersatzteil- oder
andere Produktinformationen zuzugreifen
1. Typenschild mit Modell- und Seriennummer
Modellnr.
Seriennr.
© 2019—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®

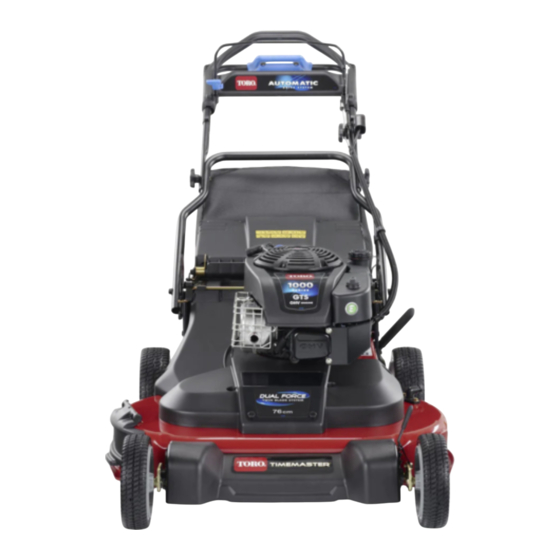

-Rasenmäher (76 cm)
Bild 1
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
In dieser Anleitung werden potenzielle Gefahren
angeführt, und Sicherheitshinweise werden vom
Sicherheitswarnsymbol
Dieses Warnsymbol weist auf eine Gefahr hin, die zu
schweren oder tödlichen Verletzungen führen kann,
wenn Sie die empfohlenen Sicherheitsvorkehrungen
nicht einhalten.
In dieser Anleitung werden zwei Begriffe zur
Hervorhebung von Informationen verwendet. Wichtig
weist auf spezielle technische Informationen hin, und
Hinweis hebt allgemeine Informationen hervor, die
Ihre besondere Beachtung verdienen.
Dieses Produkt erfüllt alle relevanten europäischen
Richtlinien; weitere Details finden Sie in der
produktspezifischen Konformitätserklärung (DOC).
Brutto- oder Nettodrehmoment: Das Brutto-
oder Nettodrehmoment dieses Motors wurde
vom Motorhersteller im Labor gemäß SAE J1940
oder J2723 ermittelt. Aufgrund der Konfiguration
zur Erfüllung von Sicherheits-, Emissions-
und Betriebsanforderungen ist die tatsächliche
Motorleistung in dieser Klasse der Rasenmäher
wesentlich niedriger. Weitere Informationen finden
Sie in der Motorbedienungsanleitung des Herstellers,
die mit der Maschine ausgeliefert wurde.
Manipulieren oder deaktivieren Sie keine
Sicherheitsvorrichtungen an der Maschine und prüfen
Sie die einwandfreie Funktion in regelmäßigen
Abständen. Modifizieren oder manipulieren Sie nicht
g308051
die Bedienelemente für die Motordrehzahl, da dies zu
unsicheren Einsatzbedingungen und Verletzungen
führen kann.
Alle Rechte vorbehalten
Form No. 3436-855 Rev A
Bedienungsanleitung
(Bild
2) gekennzeichnet.
Bild 2
Sicherheitswarnsymbol
Originaldokuments (DE)
*3436-855* A
Druck: Mexiko
