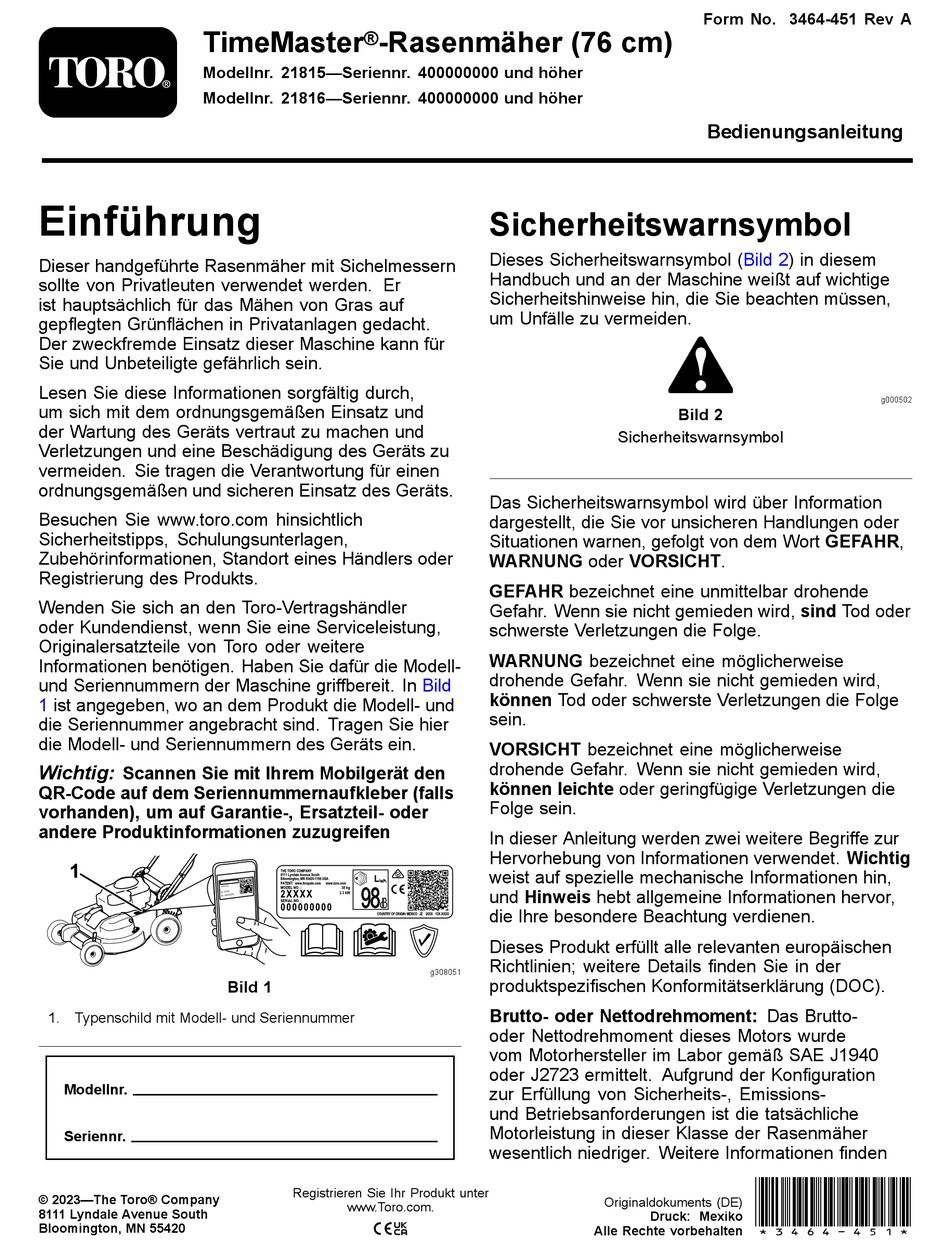

TimeMaster
Modellnr. 21815—Seriennr. 400000000 und höher
Modellnr. 21816—Seriennr. 400000000 und höher
Einführung
Dieser handgeführte Rasenmäher mit Sichelmessern
sollte von Privatleuten verwendet werden. Er
ist hauptsächlich für das Mähen von Gras auf
gepflegten Grünflächen in Privatanlagen gedacht.
Der zweckfremde Einsatz dieser Maschine kann für
Sie und Unbeteiligte gefährlich sein.
Lesen Sie diese Informationen sorgfältig durch,
um sich mit dem ordnungsgemäßen Einsatz und
der Wartung des Geräts vertraut zu machen und
Verletzungen und eine Beschädigung des Geräts zu
vermeiden. Sie tragen die Verantwortung für einen
ordnungsgemäßen und sicheren Einsatz des Geräts.
Besuchen Sie www.toro.com hinsichtlich
Sicherheitstipps, Schulungsunterlagen,
Zubehörinformationen, Standort eines Händlers oder
Registrierung des Produkts.
Wenden Sie sich an den Toro-Vertragshändler
oder Kundendienst, wenn Sie eine Serviceleistung,
Originalersatzteile von Toro oder weitere
Informationen benötigen. Haben Sie dafür die Modell-
und Seriennummern der Maschine griffbereit. In
1
ist angegeben, wo an dem Produkt die Modell- und
die Seriennummer angebracht sind. Tragen Sie hier
die Modell- und Seriennummern des Geräts ein.
Wichtig:
Scannen Sie mit Ihrem Mobilgerät den
QR-Code auf dem Seriennummernaufkleber (falls
vorhanden), um auf Garantie-, Ersatzteil- oder
andere Produktinformationen zuzugreifen
1. Typenschild mit Modell- und Seriennummer
Modellnr.
Seriennr.
© 2023—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
-Rasenmäher (76 cm)
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Sicherheitswarnsymbol
Dieses Sicherheitswarnsymbol
Handbuch und an der Maschine weißt auf wichtige
Sicherheitshinweise hin, die Sie beachten müssen,
um Unfälle zu vermeiden.
Das Sicherheitswarnsymbol wird über Information
dargestellt, die Sie vor unsicheren Handlungen oder
Situationen warnen, gefolgt von dem Wort GEFAHR,
WARNUNG oder VORSICHT.
GEFAHR bezeichnet eine unmittelbar drohende
Gefahr. Wenn sie nicht gemieden wird, sind Tod oder
schwerste Verletzungen die Folge.
WARNUNG bezeichnet eine möglicherweise
drohende Gefahr. Wenn sie nicht gemieden wird,
können Tod oder schwerste Verletzungen die Folge
sein.
VORSICHT bezeichnet eine möglicherweise
drohende Gefahr. Wenn sie nicht gemieden wird,
können leichte oder geringfügige Verletzungen die
Folge sein.
In dieser Anleitung werden zwei weitere Begriffe zur
Hervorhebung von Informationen verwendet. Wichtig
weist auf spezielle mechanische Informationen hin,
und Hinweis hebt allgemeine Informationen hervor,
die Ihre besondere Beachtung verdienen.
Dieses Produkt erfüllt alle relevanten europäischen
Richtlinien; weitere Details finden Sie in der
g308051
produktspezifischen Konformitätserklärung (DOC).
Brutto- oder Nettodrehmoment: Das Brutto-
oder Nettodrehmoment dieses Motors wurde
vom Motorhersteller im Labor gemäß SAE J1940
oder J2723 ermittelt. Aufgrund der Konfiguration
zur Erfüllung von Sicherheits-, Emissions-
und Betriebsanforderungen ist die tatsächliche
Motorleistung in dieser Klasse der Rasenmäher
wesentlich niedriger. Weitere Informationen finden
Alle Rechte vorbehalten
Form No. 3464-451 Rev A
Bedienungsanleitung
(Bild
2) in diesem
Bild 2
Sicherheitswarnsymbol
*3464-451*
Originaldokuments (DE)
Druck: Mexiko
g000502
