Joy-it EXPLORER 700 Anleitung Seite 2

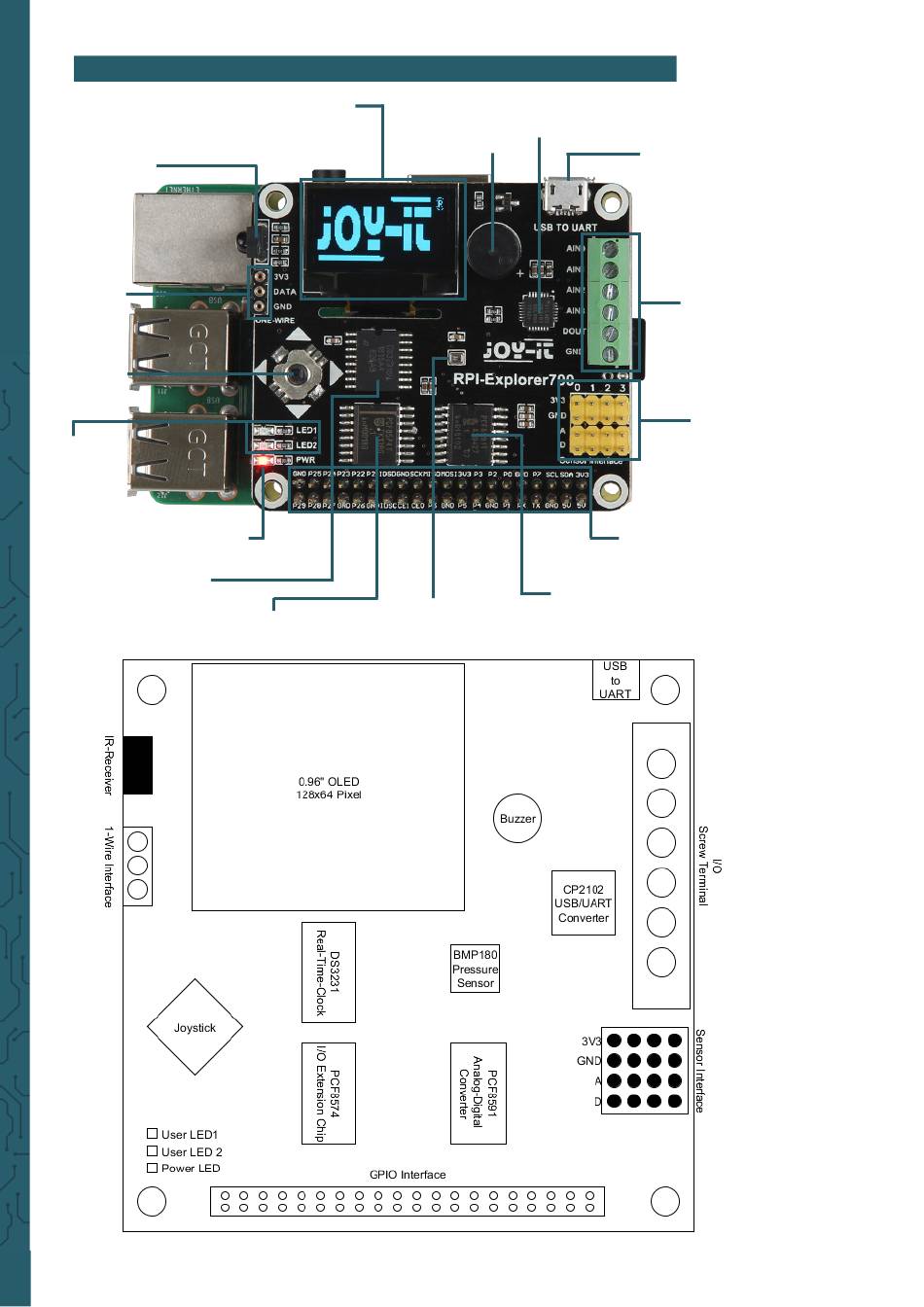

2. ANSCHLÜSSE
LFN0038K IR
Empfänger
1-WIRE
Schnittstelle:
zur
Verbindung
von
1-WIRE
Geräten wie
z.B. DS18B20
Joystick
Benutzer LED
Betriebsanzeige
DS3231: Real Time Clock
Chip, I2C Schnittstelle
PCF8574: I/O Erweiterungschip,
0,9" OLED:
SSD1306 Treiber,
Auflösung 128 x 64
I2C Schnittstelle
Pascalstr. 8 47506 Neukirchen-Vluyn
USB zu UART Wandler
Buzzer
PCF8591: 8bit AD/DA
Wandler, I2C Schnittstelle
BMP280: Drucksensor,
I2C Schnittstelle
www.joy-it.net
CP2102 :
USB zu UART: steuern des Pis
per seriellem Terminal
AD / DA IO-Schnittstelle:
Schraubklemmen
Sensor Schnittstelle:
zur Verbindung von diversen
Sensoren
Raspberry Pi GPIO Schnittstelle :
zur Verbindung mit dem Raspberry Pi
