6. Montage
6.1 Vorabinformationen
•
Achtung Sicherheits-/Warnhinweise beachten!
•
Befestigen Sie den DisplayShift mit geeignetem bauseitigen Befestigungsmaterial. Wir empfehlen bei
Betonwänden bauaufsichtlich zugelassene M8 Bolzenanker, wie z. B. Tox Bolzenanker S-Fix Pro 1.
Für andere Mauersubstanzen mit hohlem Gefüge empfehlen wir die Verwendung von Verbundmörtel
in Kombination mit einem M8 Gewindebolzen, wie z. B. dem bauaufsichtlich zugelassenem Tox Liquix
Pro 1 System. Beachten Sie bei der Montage die Verarbeitungshinweise des Herstellers.
•
Wir empfehlen die Montage mit zwei Personen.

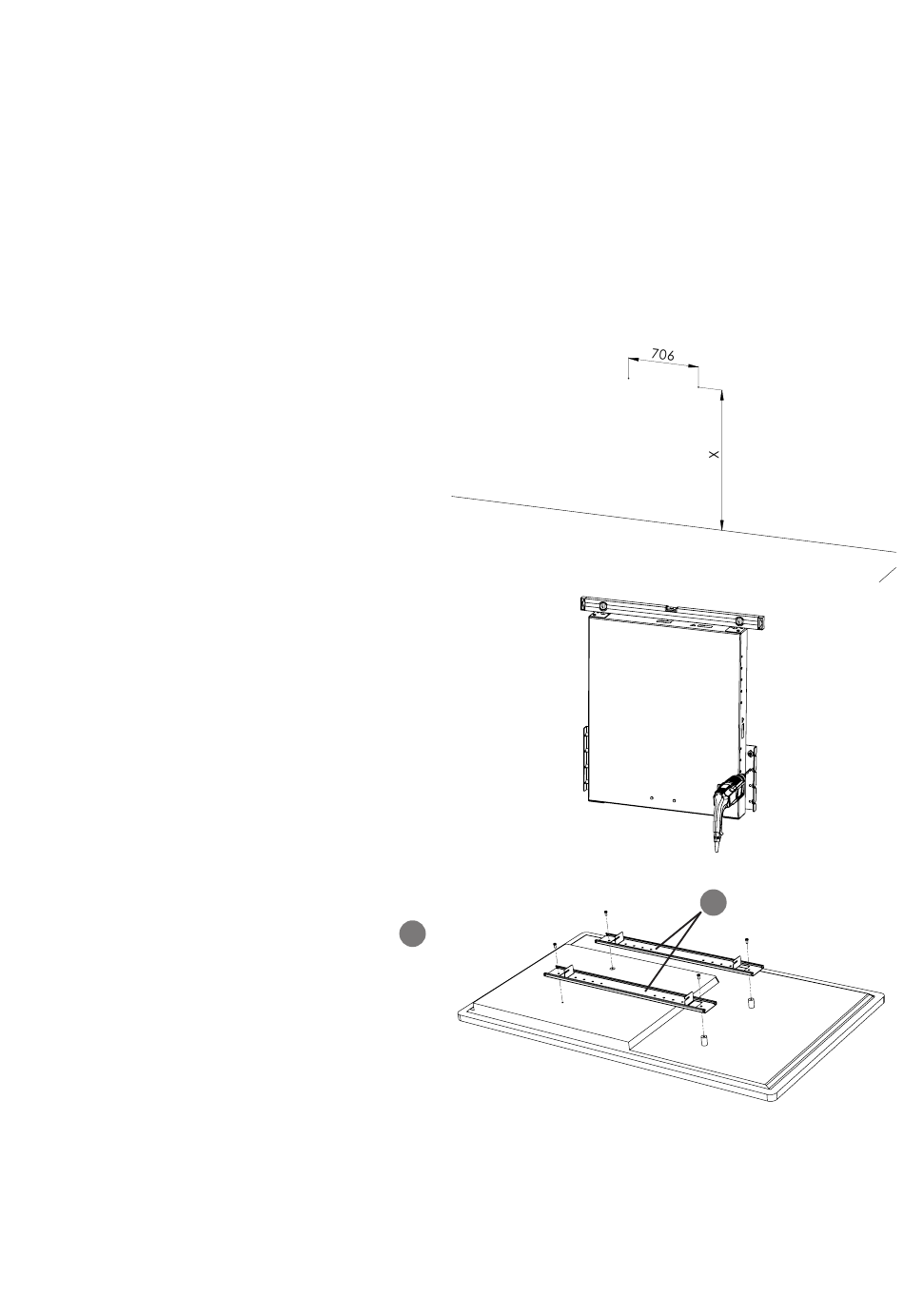

6.2 Montage Wandgehäuse
•
Definieren Sie zuerst die Montageposition der
Höhenverstellung, indem Sie die oberen zwei
Befestigungspunkte mit einem Abstand von
706 mm mit einer Wasserwage anzeichnen,
bohren und z. B. die Bolzenanker laut
Herstellerbeschreibung setzten.
•
Hängen Sie nun den DisplayShift auf die
gesetzten Bolzenanker und richten Sie ihn
mittels einer Wasserwaage aus.
Sichern Sie ihn anschließend mit zwei Muttern
aus dem empfohlenen Befestigungssystem.
•
Jetzt bohren Sie die restlichen
Befestigungspunkte und setzten Sie die
Bolzenanker ein.
•
Nun ziehen Sie alle Muttern fest.
6.3 Montage VESA-Aufnahme
•
Montieren Sie die VESA-Aufnahme Bleche
gezeigt an das Display.
•
Verwenden Sie hierzu die Schraube aus dem
Lieferumfang des Displays.
4
1
wie
1
