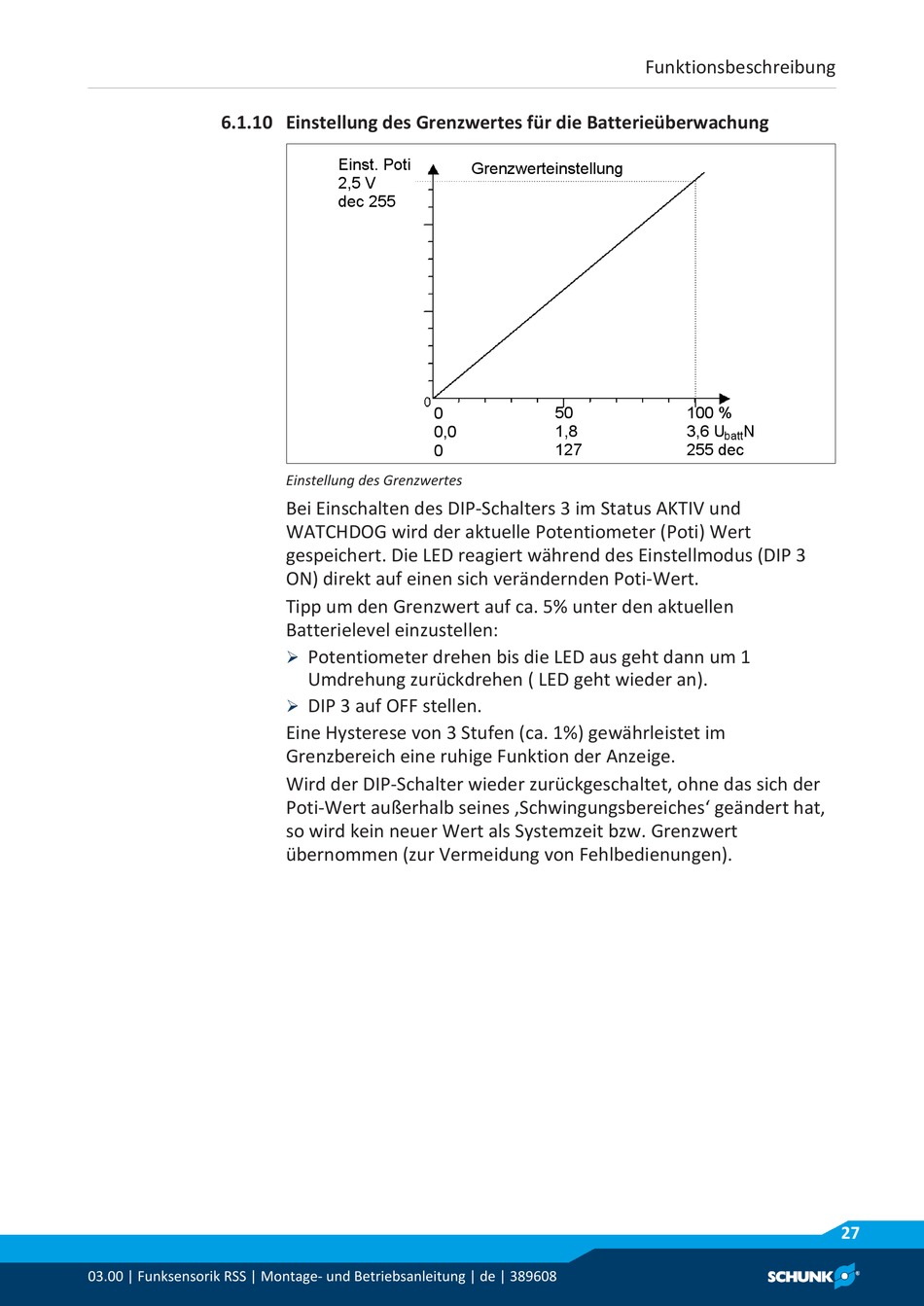

6.1.10 Einstellung des Grenzwertes für die Batterieüberwachung
03.00 | Funksensorik RSS | Montage- und Betriebsanleitung | de | 389608
Einst. Poti
2,5 V
dec 255
0
0,0
0
Einstellung des Grenzwertes
Bei Einschalten des DIP-Schalters 3 im Status AKTIV und
WATCHDOG wird der aktuelle Potentiometer (Poti) Wert
gespeichert. Die LED reagiert während des Einstellmodus (DIP 3
ON) direkt auf einen sich verändernden Poti-Wert.
Tipp um den Grenzwert auf ca. 5% unter den aktuellen
Batterielevel einzustellen:
Potentiometer drehen bis die LED aus geht dann um 1
Ø
Umdrehung zurückdrehen ( LED geht wieder an).
DIP 3 auf OFF stellen.
Ø
Eine Hysterese von 3 Stufen (ca. 1%) gewährleistet im
Grenzbereich eine ruhige Funktion der Anzeige.
Wird der DIP-Schalter wieder zurückgeschaltet, ohne das sich der
Poti-Wert außerhalb seines ‚Schwingungsbereiches' geändert hat,
so wird kein neuer Wert als Systemzeit bzw. Grenzwert
übernommen (zur Vermeidung von Fehlbedienungen).
Funktionsbeschreibung
Grenzwerteinstellung
50
1,8
127
100 %
3,6 U N
batt
255 dec
