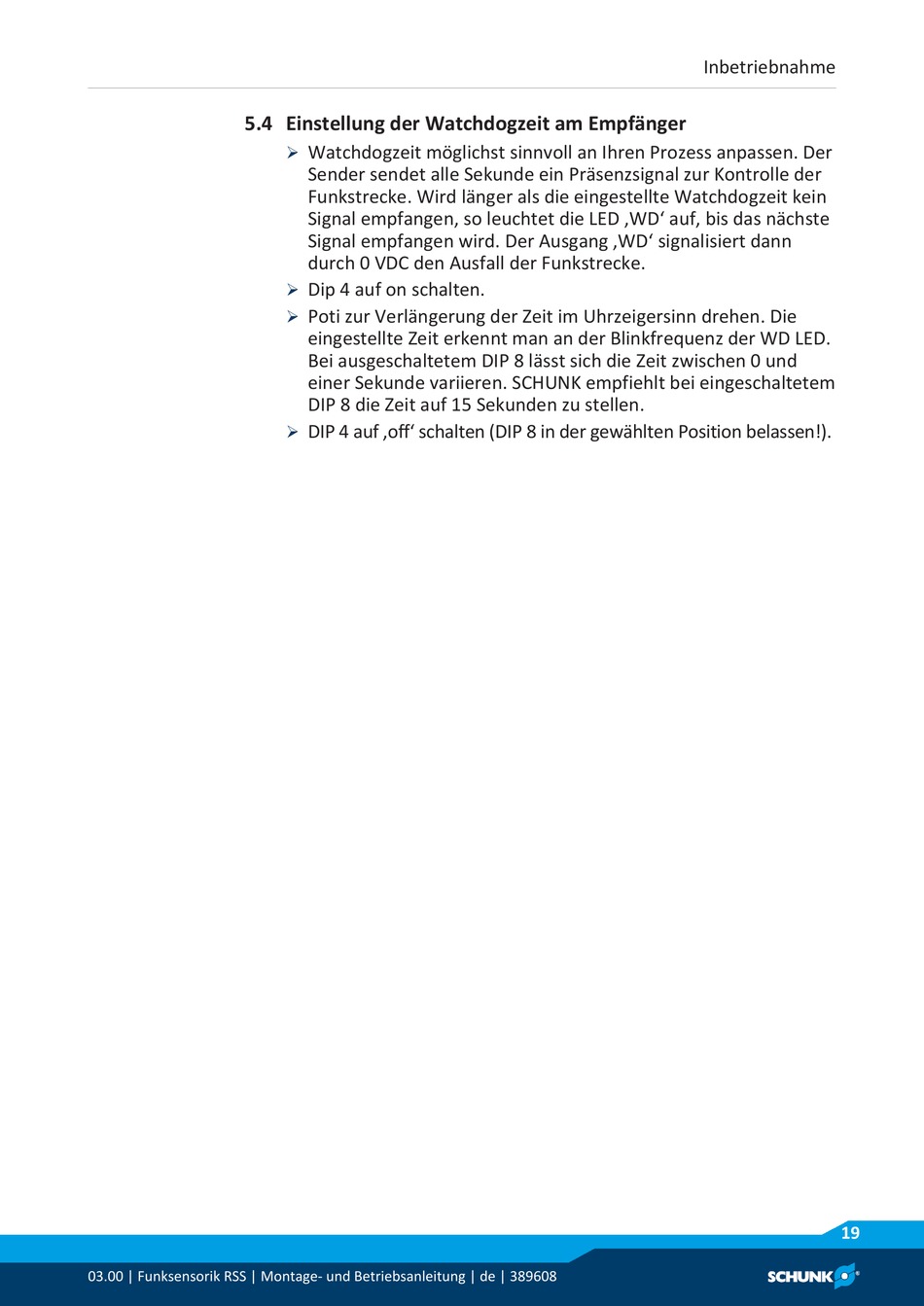

5.4 Einstellung der Watchdogzeit am Empfänger
03.00 | Funksensorik RSS | Montage- und Betriebsanleitung | de | 389608
Watchdogzeit möglichst sinnvoll an Ihren Prozess anpassen. Der
Ø
Sender sendet alle Sekunde ein Präsenzsignal zur Kontrolle der
Funkstrecke. Wird länger als die eingestellte Watchdogzeit kein
Signal empfangen, so leuchtet die LED ‚WD' auf, bis das nächste
Signal empfangen wird. Der Ausgang ‚WD' signalisiert dann
durch 0 VDC den Ausfall der Funkstrecke.
Dip 4 auf on schalten.
Ø
Poti zur Verlängerung der Zeit im Uhrzeigersinn drehen. Die
Ø
eingestellte Zeit erkennt man an der Blinkfrequenz der WD LED.
Bei ausgeschaltetem DIP 8 lässt sich die Zeit zwischen 0 und
einer Sekunde variieren. SCHUNK empfiehlt bei eingeschaltetem
DIP 8 die Zeit auf 15 Sekunden zu stellen.
DIP 4 auf ‚off' schalten (DIP 8 in der gewählten Position belassen!).
Ø
Inbetriebnahme
