Inbetriebnahme

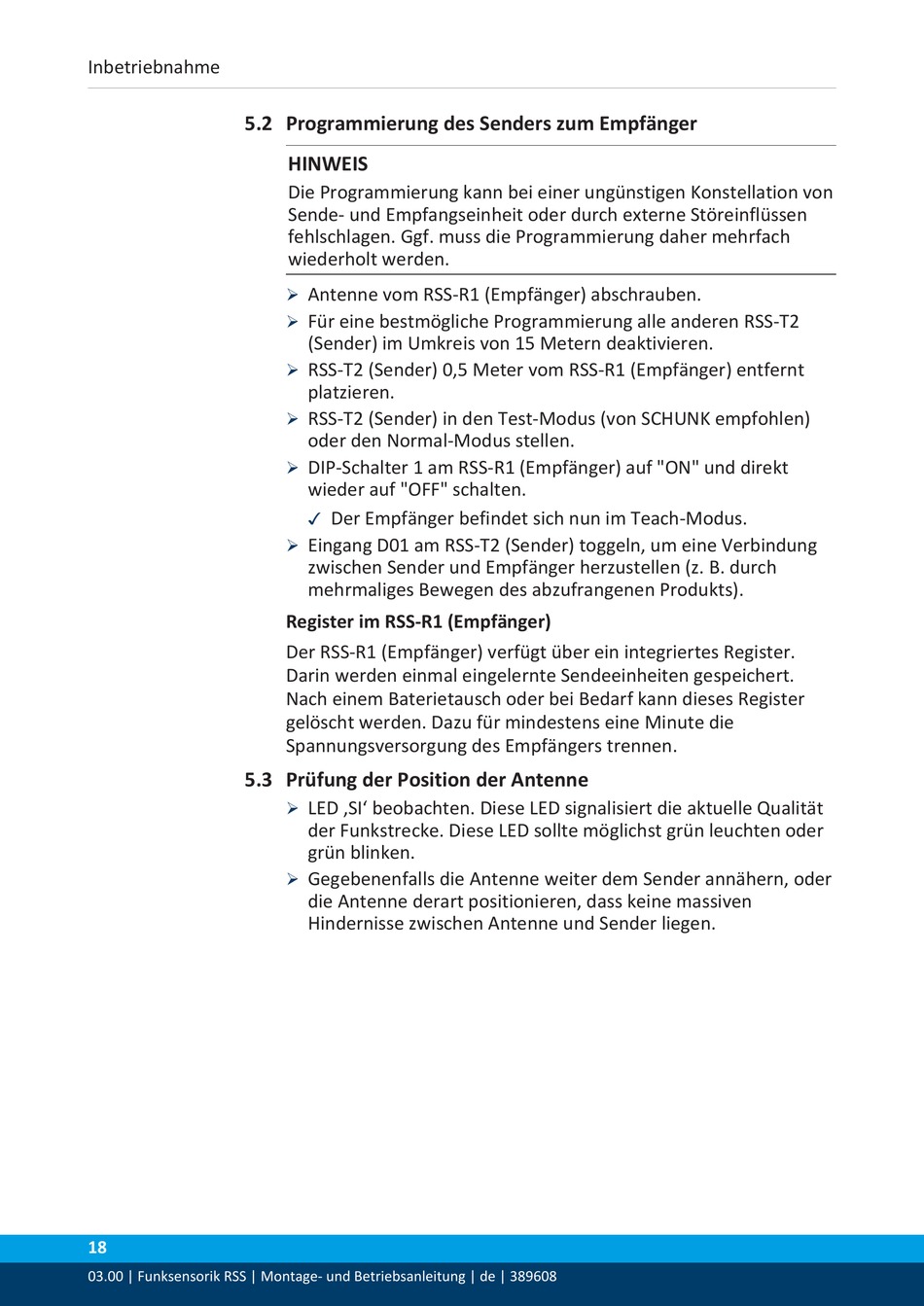

5.2 Programmierung des Senders zum Empfänger
5.3 Prüfung der Position der Antenne
18
03.00 | Funksensorik RSS | Montage- und Betriebsanleitung | de | 389608
HINWEIS
Die Programmierung kann bei einer ungünstigen Konstellation von
Sende- und Empfangseinheit oder durch externe Störeinflüssen
fehlschlagen. Ggf. muss die Programmierung daher mehrfach
wiederholt werden.
Antenne vom RSS-R1 (Empfänger) abschrauben.
Ø
Für eine bestmögliche Programmierung alle anderen RSS-T2
Ø
(Sender) im Umkreis von 15 Metern deaktivieren.
RSS-T2 (Sender) 0,5 Meter vom RSS-R1 (Empfänger) entfernt
Ø
platzieren.
RSS-T2 (Sender) in den Test-Modus (von SCHUNK empfohlen)
Ø
oder den Normal-Modus stellen.
DIP-Schalter 1 am RSS-R1 (Empfänger) auf "ON" und direkt
Ø
wieder auf "OFF" schalten.
Der Empfänger befindet sich nun im Teach-Modus.
✓
Eingang D01 am RSS-T2 (Sender) toggeln, um eine Verbindung
Ø
zwischen Sender und Empfänger herzustellen (z. B. durch
mehrmaliges Bewegen des abzufrangenen Produkts).
Register im RSS-R1 (Empfänger)
Der RSS-R1 (Empfänger) verfügt über ein integriertes Register.
Darin werden einmal eingelernte Sendeeinheiten gespeichert.
Nach einem Baterietausch oder bei Bedarf kann dieses Register
gelöscht werden. Dazu für mindestens eine Minute die
Spannungsversorgung des Empfängers trennen.
LED ‚SI' beobachten. Diese LED signalisiert die aktuelle Qualität
Ø
der Funkstrecke. Diese LED sollte möglichst grün leuchten oder
grün blinken.
Gegebenenfalls die Antenne weiter dem Sender annähern, oder
Ø
die Antenne derart positionieren, dass keine massiven
Hindernisse zwischen Antenne und Sender liegen.
