BEZEICHNUNGEN UND FUNKTIONEN DER EINZELNEN TEILE

INNENGERÄT
Bewegliche Blende
■
Sie wird im Klimaanlagenbetrieb automatisch geöffnet und wieder geschlossen, wenn die Klimaanlage nicht mehr
●
genutzt wird. Vermeiden Sie mechanische Änderungen der Blendenstellung, da diese den Blendenmechanismus
beschädigen können.
Berühren Sie die bewegliche Blende nicht während des Betriebs, da Sie sich dabei die Finger einklemmen
●
könnten.
HINWEIS
Luftreinigungsfi lter und Filter mit lufterfrischender Funktion können gewaschen und bis zu 20 Mal
●
wiederverwendet werden, indem sie mit einem Staubsauger oder durch Abspülen unter fl ießendem Wasser
gereinigt werden. Die Typennummer für diesen Luftreinigungsfi lter lautet <SPX-CFH20>. Bitte geben Sie
diese Nummer an, wenn Sie einen neuen Luftreinigungsfi lter bestellen möchten.
Der Luftreinigungsfi lter sollte jeden Monat gereinigt werden bzw. früher, falls er sich merklich zugesetzt hat.
●
Bei Dauergebrauch kann der Luftreinigungsfi lter seine lufterfrischende Funktion verlieren. Für eine optimale
Leistung sollte er je nach Anforderung der unterschiedlichen Anwendungen einmal pro Jahr ausgetauscht
werden.

BEZEICHNUNG UND ABMESSUNGEN DES MODELLS

MODELL
RAK-18QH8(W)
RAK-25QH8(W)
RAK-35QH8(W)
RAK-50QH8(W)
RAK-18QH8(B)
RAK-25QH8(B)
RAK-35QH8(B)
RAK-50QH8(B)
LUFTREINIGUNGSFILTER
(Siehe Bedienungsanleitung)
LUFTFILTER
Verhindert das Eindringen von Staub in das Innengerät.
(Siehe Bedienungsanleitung)

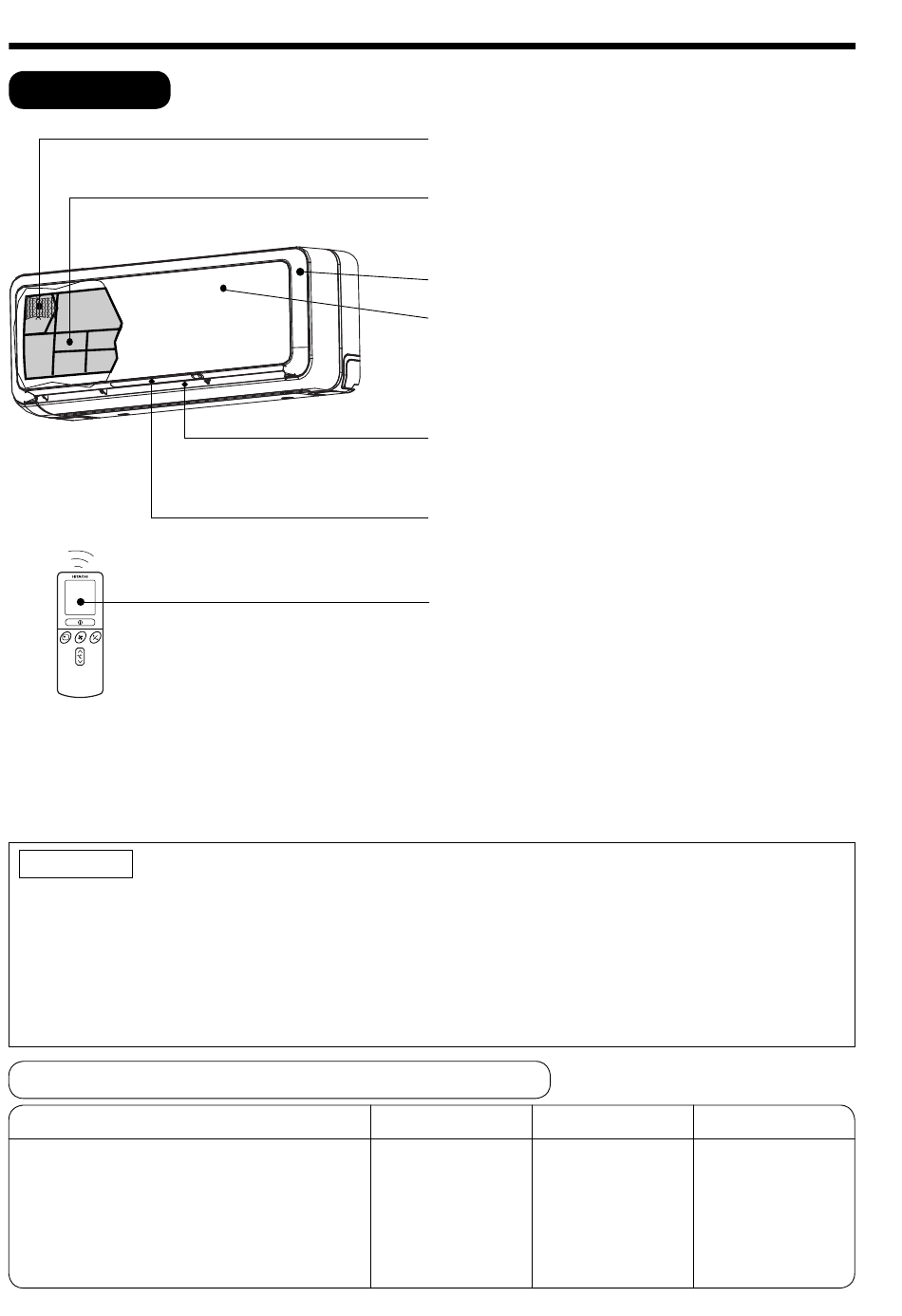

FRONTBLENDE
BEWEGLICHE BLENDE
Sie ist im Klimaanlagenbetrieb geöffnet und wird
geschlossen, wenn die Klimaanlage nicht genutzt
wird. (Es kann vorkommen, dass die Blende auch im
Betriebsmodus geschlossen ist.)
HORIZONTALER DEFLEKTOR
DEFLEKTOR (LUFTAUSLASS)
(Siehe Bedienungsanleitung)
ANZEIGEN DES INNENGERÄTS
Leuchten, die den Betriebszustand anzeigen.
(Siehe Seite 7)
FERNBEDIENUNG
Sendet ein Betriebssignal an das Innengerät für den
Betrieb des gesamten Geräts.
(Siehe Bedienungsanleitung)
BREITE (mm) HÖHE (mm)
795
– 6 –
VERTIKALER
●
TIEFE (mm)
295 198
