2 . Produktbeschreibung

2 .1 Bestimmungsgemäße Verwendung
Benutzer sind Bediener, die Tätigkeiten innerhalb eines Gefahrenbereichs einer Maschine
durchzuführen haben.
Das Gerät ist ausschließlich für die industrielle Verwendung vorgesehen.

2 .2 Funktion

Stufe 1: Aus-Funktion, Zustimmungstaster nicht gedrückt
Stufe 2: Zustimmungsfunktion, Zustimmungsschalter bis Mittelstellung gedrückt
(Druckpunkt)
Stufe 3: Aus-Funktion, Zustimmungsschalter bis Endanschlag durchgedrückt.
0 1 0
Durch Loslassen des Zustimmungsschalter (Stufe 1) oder Durchdrücken über den Druckpunkt
hinaus (Stufe 3), wird die Zustimmfunktion aufgehoben. Bei Rückführung von Stufe 3 in
Stufe 1 wird die Zustimmfunktion nicht wirksam.
2 .3 Ausführungen
Diese Betriebsanleitung ist gültig für folgende Ausführungen:
ZEUS 00-xxxxxx Zustimmschalter Standard
ZEUS 10-xxxxxx Zustimmschalter mit Not-Halt-Schalter
ZEUS 20-xxxxxx Zustimmschalter mit Stopp-Schalter
ZEUS 01-xxxxxx Zustimmschalter Standard mit Selbstverdrahtung
ZEUS 11-xxxxxx Zustimmschalter mit Not-Halt-Schalter und Selbstverdrahtung
ZEUS 21-xxxxxx Zustimmschalter mit Stopp-Schalter und Selbstverdrahtung

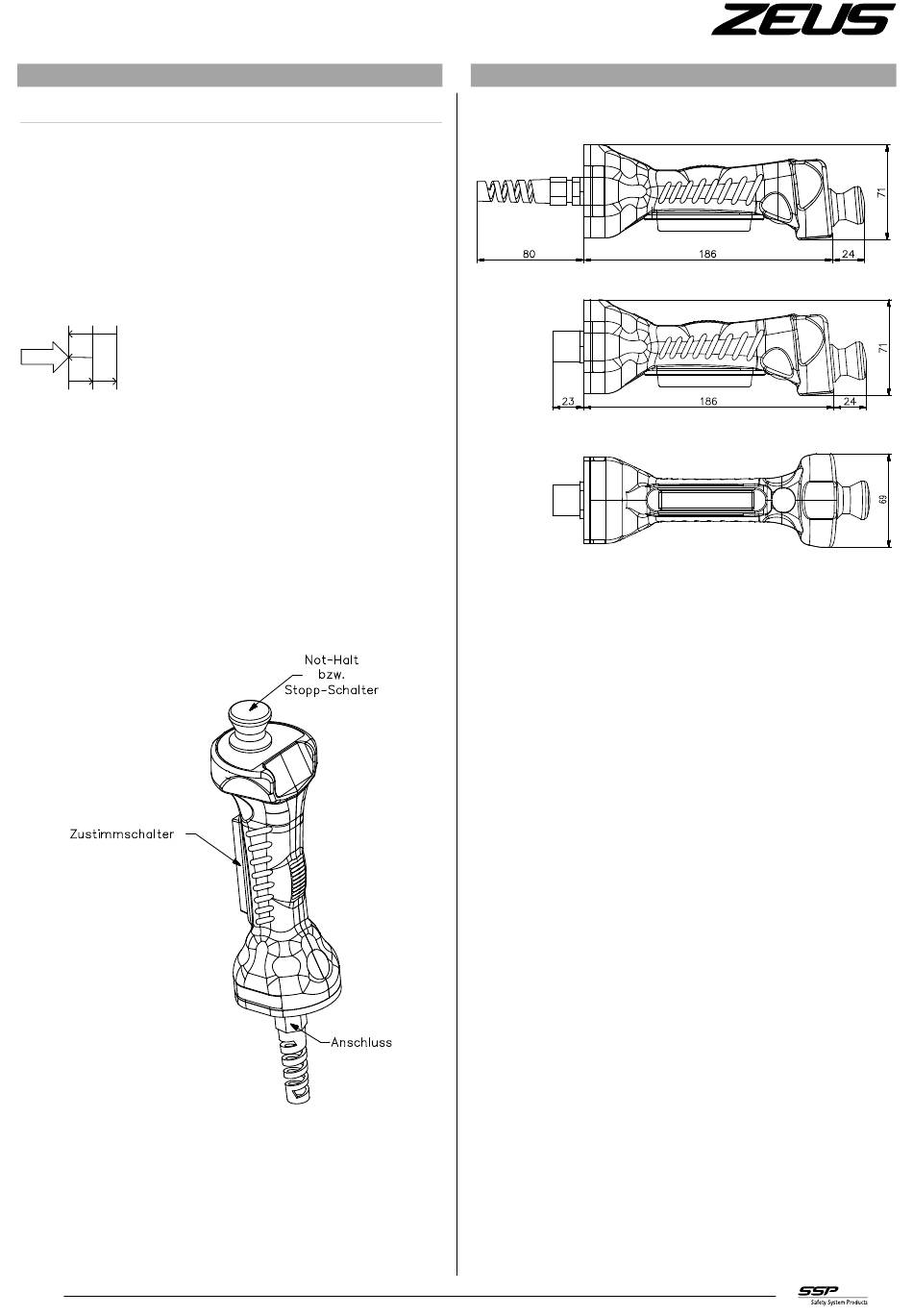

2 .4 Abmaße

2 .5 Sondertypen

Für Sondertypen, die nicht im Typschlüssel unter Punkt 2.3 aufgeführt sind, gelten die vor-
und nachgenannten Angaben sinngemäß, soweit diese mit der serienmäßigen Ausführung
übereinstimmen.

2 .6 Verwendungszweck

ZEUS ist ein 3-Stufen Zustimmschalter mit Bedieneinheit. Die Zustimm-/ Bedieneinheit
gewährleistet erst mit Einsatz eines entsprechenden Sicherheitsrelais wie z. B. Serie S, die
höchste Sicherheit (Kat. 4 / PLe). Das Sicherheitsrelais muss die Möglichkeit einer Quer-
schlussüberwachung besitzen.
