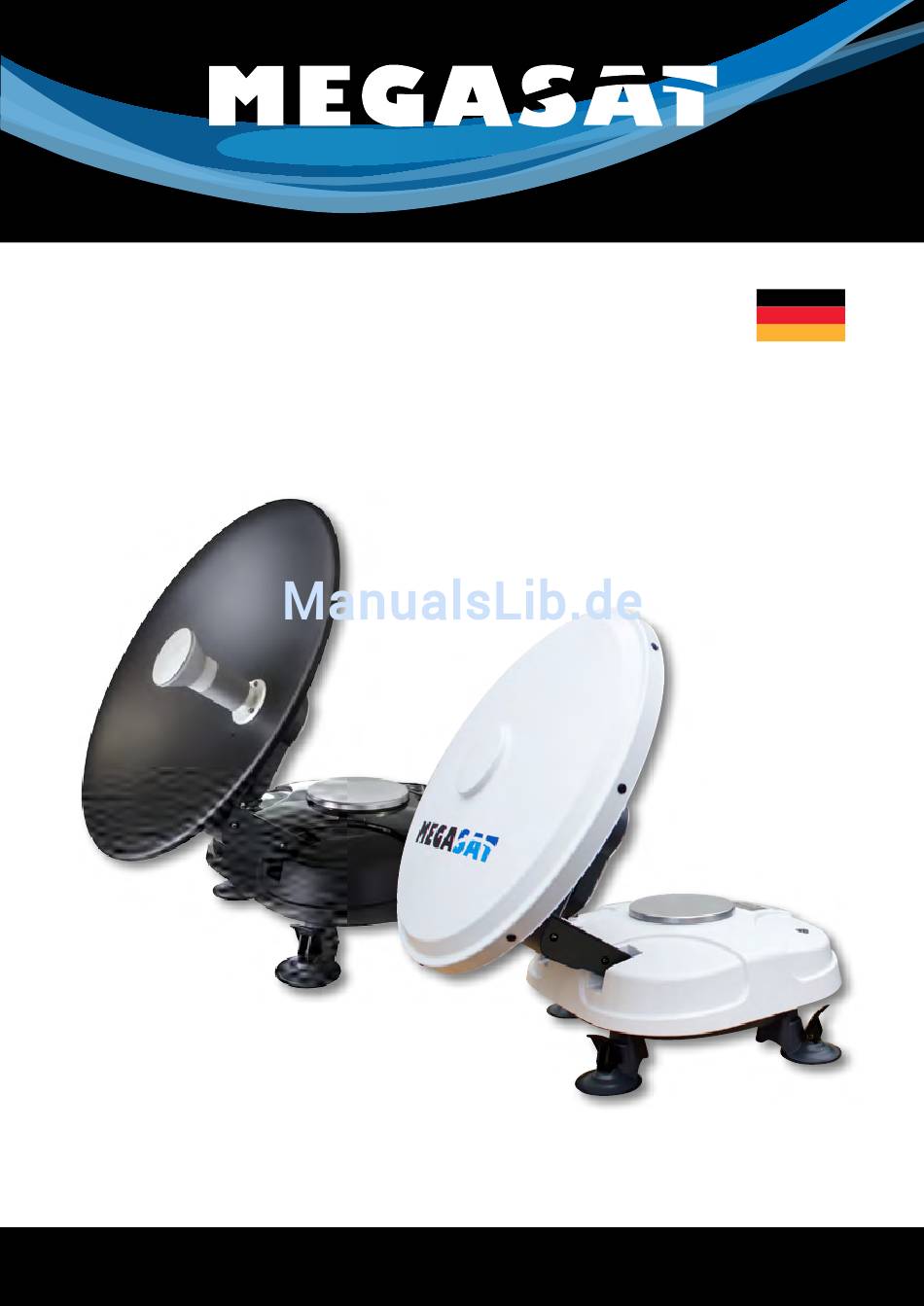

- Seite 1 Brillantes Fernsehen Brillantes Fernsehen Satmaster Portable Satmaster Portable Exclusive Deutsch Benutzerhandbuch und Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang Classic / Premium Professional 1. Einführung • 1x Powersplitter (Stromeinspeisung) • 1x Steuergerät inkl. Netzkabel Sicherheitshinweise ............. 02 • 1x Einspeisekabel • 1x Einspeisekabel Lieferumfang ................03 • 1x Reflektionshorn • 1x Reflektionshorn Verpackung ................03 • 1x Gummiring •... -
Seite 3: Bezeichnungen Außeneinheit
Bezeichnungen Außeneinheit Bezeichnungen Stromeinspeisung Steuergerät für Professional Version Polarisationsskala (Skew) Antennen Spiegel LCD Display Netzschalter LNB Abdeckung Obere Endschalter DOWN Kompass „Hoch“ „Runter“ Bestätigungs- Taste Taste Taste Saugfuß SETTOP DATA DC12-24 V Bedienfeld Anschluss Anschluss Anschluss Receiver Antenne Service Ausgang Stromversorgung Die Bedienfelder der einzelnen Ausführungen variieren! Achtung:... -
Seite 4: Installation
Standorte. Die Antenne kann auf ei- Professional Version nem Sockel platziert werden. Um ein Satellitensignal zu empfangen, muss der Satmaster Portable stets im Freien in- stalliert und nach Süden ausgerichtet werden. Nutzen Sie zur groben Einstellung den 2. Grobe Ausrichtung der Antenne Innenbereich integrierten Kompass am Gerät (Richten Sie sich nach den Azimuthwerten in der Tabelle... -
Seite 5: Inbetriebnahme
Sie alle Verbindungen und Einstellungen (Receiver, Satmaster Portable und TV) und folgen den obigen Schrit- ten noch einmal. Wenn Sie die Nutzung des Satmaster Portable beenden oder die Antenne zum Transport in die Parkposition bringen Kann kein Satellitensignal finden. -
Seite 6: Beispiele Für Das Auffinden Des Satelliten
Beispiel für das Auffinden des Satelliten Beispiel für das Auffinden des Satelliten Wenn Sie beispielsweise Canal+ über ASTRA1 (19.2 Ost) in Paris empfangen möchten, muss der Polarisationswinkel Skew bei -7.2, die Elevation bei 31.6 und Azimuth bei 158° Polarisationswinkel (Skew) : liegen (Elevation und Azimuth stellen sich automatisch ein). -
Seite 7: Fehlerbehebung
Einstellungswerte für europäische Hauptstädte Fehlerbehebung Es gibt diverse Probleme, die das Empfangssignal und die Funktion des Satmaster Portable beein- trächtigen können. Der Folgende Abschnitt beschreibt diese Probleme und Möglichkeiten diese zu beheben. Defekte Sicherung, zu niedrige Spannungsversorgung, Kabelverbindung Wenn die Antenne bereits installiert ist, aber keine Funktion zeigt, gibt es drei Hauptfehlerquellen, die Sie bei der Fehlersuche zuerst überprüfen sollten:... -
Seite 8: Aktualisierung Der Firmware
Aktualisierung der Firmware Aktualisierungsvorgang Aktualisierung bei CLASSIC und PREMIUM 1. Schalten Sie das Steuergerät, bzw. den Powersplitter aus und verbinden Sie den COM-Port des PCs mit der seriellen Schnittstelle. (Das Kabel muss RS-232 und “USB zu Seriell” unterstützen) 2. Starten Sie das DOWNLOAD Programm. Schließen Sie ein serielles Kabel an die Schnittstelle an 3. -
Seite 9: Ausleuchtzone
Ausleuchtzone Technische Daten Antennen Typ Parabolantenne LNB Typ Universal Single LNB Anzahl der Teilnehmer Frequenzband Ku Band Eingangsfrequenzbereich 10.7 GHz - 12.75 GHz Polarisation V/H oder RHCP/LHCP Signalverstärkung 33 dBi Minimum EIRP (Ausleuchtzone) 50 dBW Ausrichtungszeit ca. 1-2 min. Neigungswinkel (Elevation) 10°... -
Seite 10: Brillantes Fernsehen
Brillantes Fernsehen Brillantes Fernsehen Satmaster Portable Satmaster Portable Exclusive English Stand: v3.1 Februar 2014 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv User manual and installation instructions... -
Seite 11: Packaging
Table of contents Delivery Classic / Premium Professional 1. Introduction • 1x Powersplitter (Current injection) • 1x Control unit Safety instructions ..............02 • 1x Supply cable • 1x Supply cable Delivery ..................03 • 1x Reflection horn • 1x Reflection horn Packaging ................... -
Seite 12: Designations Of Outdoor Unit
Designations of outdoor unit Designations of current injection Control unit for Professional version Polarization scale (Skew) Antennea dish LCD Display Power switch LNB Cover Upper limit DOWN Feed Compass „Up“ „Down“ Confirm button button button Suction cup SETTOP DATA DC12-24 V Control panel Connection Connection... -
Seite 13: Installation
Professional version 2. Setting antenna irection Make sure that there are no obstacles in front of Satmaster Portable which can decrease Rotate the antenna housing until the the signal reception quality, such as buildings, or trees (you may keep in mind that trees... -
Seite 14: Startup
(Receiver, Portable and Satmaster TV) and follow the above steps again. If you want to stop using the Satmaster Portable or mount the antenna for transportation to the park position, turn on the antenna power supply and wait until the antenna is moved to park position. Then turn off the power again and can wrap the antenna. -
Seite 15: Examples For Locating The Satellite
Examples for locationg the satellite In order to watch Canal + through ASTRA1 (19.2 East) from the city ‘Brest’ of France, you will see Skew angle at -19.7, Elevation angle at 30, and Azimuth angle at 149.6 (Elevation Polarisation (Skew) : and azimuth are automatically adjusted).. -
Seite 16: Set Values For European Capitals
6. Radar interference The energy levels radiated by radar units can overload the antenna’s front-end circuits. Check with your installer to make certain that the Satmaster Portable antenna unit is in the optimal location with regard to your radar unit. -
Seite 17: Updating The Firmware
Updating the firmware Update process Updating CLASSIC and PREMIUM 1. Turn off the control unit or the power splitter and connect the COM port of the PC with the serial interface. (The cable must be support RS-232, and „USB to Serial“) 2. -
Seite 18: Footprint
Footprint Specifications Antennea typ Parabol antenna LNB typ Universal Single LNB Users Frequency band Ku Band Frequency range 10.7 GHz - 12.75 GHz Polarization V/H or RHCP/LHCP LNB gain 33 dBi Minimum EIRP (Footprint) 50 dBW Search time ca. 1-2 min. Elevation 10°... - Seite 19 Status: v3.1 February 2014 // Technical changes, misprint and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
